Parts Location [09/2014 - 11/2017]: Illustration
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

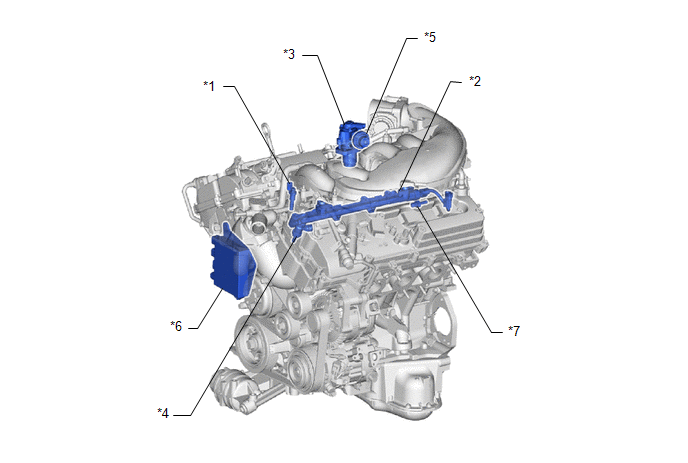

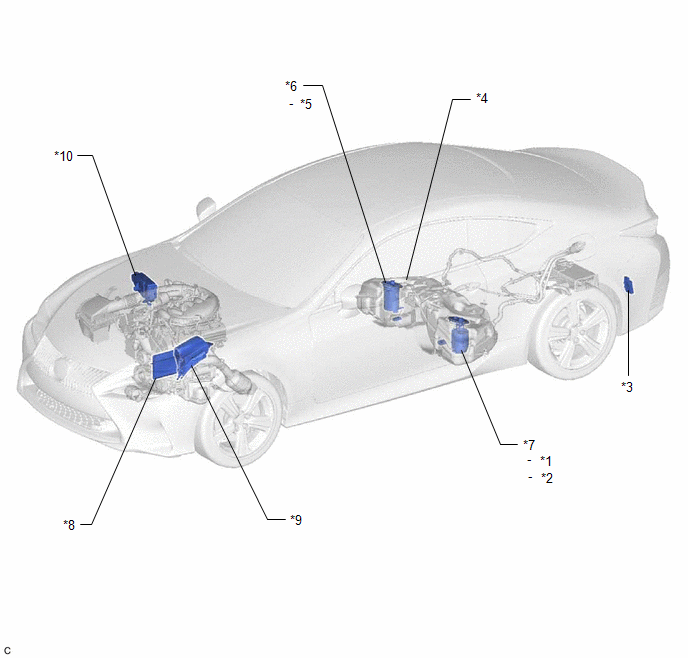

| *1 | FUEL SENDER GAUGE ASSEMBLY | *2 | FUEL PUMP WITH FILTER ASSEMBLY |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | NO. 2 FUEL SENDER GAUGE ASSEMBLY | *6 | FUEL TANK VENT TUBE ASSEMBLY |
| *7 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *8 | ECM |
| *9 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - SEMICONDUCTOR POWER INTEGRATION ECU (EFI MAIN RELAY) (P INJ FUSE) - INJ RELAY - EFI MAIN NO. 2 RELAY - EFI MAIN FUSE - EFI NO. 2 FUSE - INJ FUSE |
*10 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ENG-B FUSE - FUEL PMP FUSE |
