Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

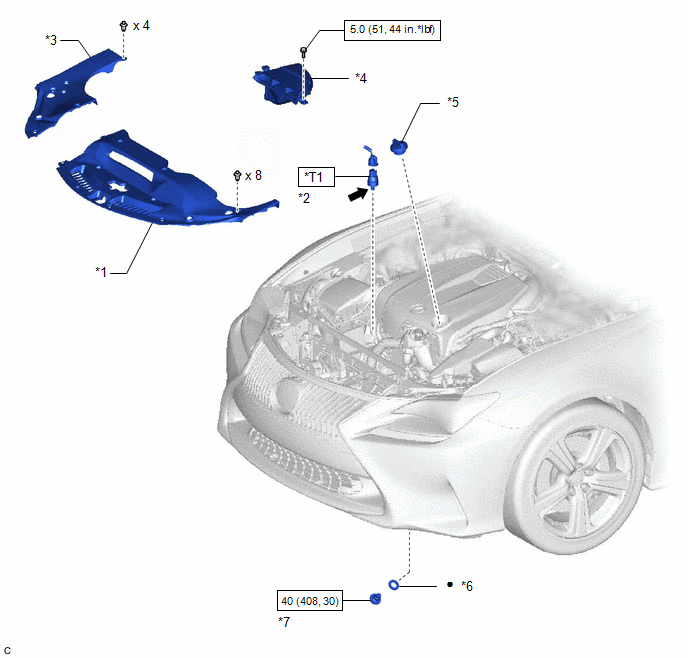

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | COOL AIR INTAKE DUCT SEAL | *2 | ENGINE OIL PRESSURE SWITCH ASSEMBLY |
| *3 | ENGINE ROOM SIDE COVER | *4 | INLET NO. 1 AIR CLEANER |
| *5 | OIL FILLER CAP SUB-ASSEMBLY | *6 | GASKET |
| *7 | OIL PAN DRAIN PLUG | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| * | Precoated part | Adhesive 1324 | |
| *T1 | Type A: 14.7 (150, 11) Type B: 15 (153, 11) |
- | - |
