Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

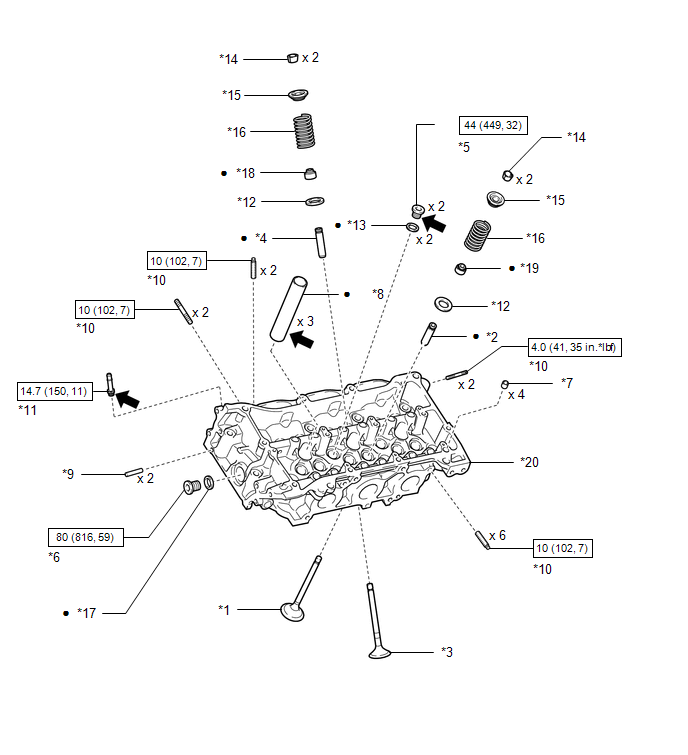

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EXHAUST VALVE | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | INTAKE VALVE | *4 | INTAKE VALVE GUIDE BUSH |
| *5 | NO. 1 STRAIGHT SCREW PLUG | *6 | NO. 2 STRAIGHT SCREW PLUG |
| *7 | RING PIN | *8 | SPARK PLUG TUBE |
| *9 | STRAIGHT PIN | *10 | STUD BOLT |
| *11 | UNION | *12 | VALVE SPRING SEAT |
| *13 | WATER HOLE GASKET | *14 | VALVE SPRING RETAINER LOCK |
| *15 | VALVE SPRING RETAINER | *16 | INNER COMPRESSION SPRING |
| *17 | SCREW PLUG GASKET | *18 | INTAKE VALVE STEM OIL SEAL |
| *19 | EXHAUST VALVE STEM OIL SEAL | *20 | CYLINDER HEAD |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
