Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

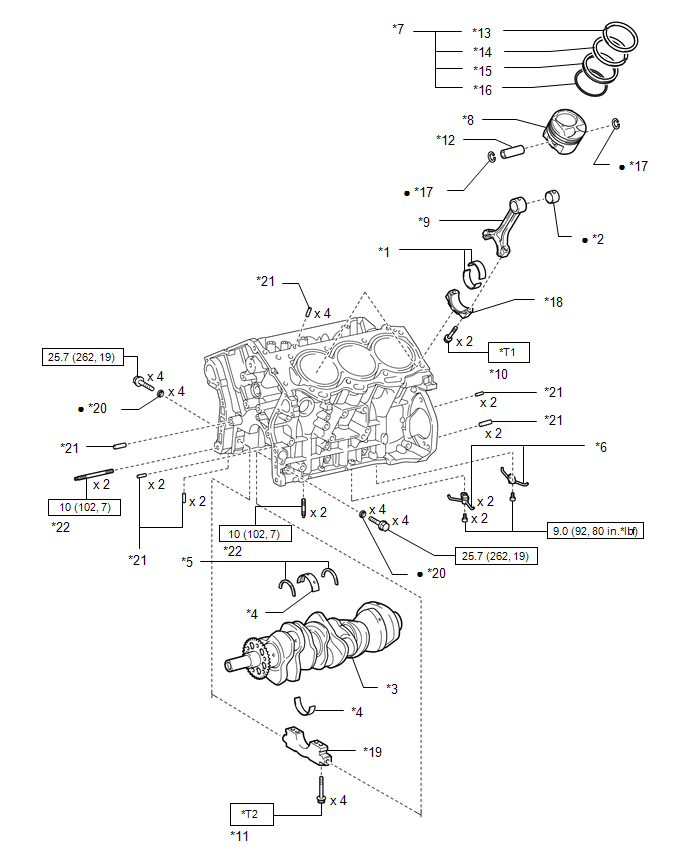

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CONNECTING ROD BEARING | *2 | CONNECTING ROD SMALL END BUSH |
| *3 | CRANKSHAFT | *4 | CRANKSHAFT BEARING |
| *5 | CRANKSHAFT THRUST WASHER SET | *6 | NO. 1 OIL NOZZLE SUB-ASSEMBLY |
| *7 | PISTON RING SET | *8 | PISTON |
| *9 | CONNECTING ROD SUB-ASSEMBLY | *10 | CONNECTING ROD BOLT |
| *11 | CRANKSHAFT BEARING CAP SET BOLT | *12 | PISTON PIN |
| *13 | NO. 1 COMPRESSION RING | *14 | NO. 2 COMPRESSION RING |
| *15 | OIL RING | *16 | OIL RING EXPANDER |
| *17 | PISTON PIN HOLE SNAP RING | *18 | CONNECTING ROD CAP |
| *19 | CRANKSHAFT BEARING CAP | *20 | SEAL WASHER |
| *21 | STRAIGHT PIN | *22 | STUD BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 40 (408, 30) 2nd: Turn 90° |
*T2 | 1st: 61 (622, 45) 2nd: Turn 90° |
