Parts Location [09/2014 - 11/2017]: Illustration
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2016 Lexus RC 350, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

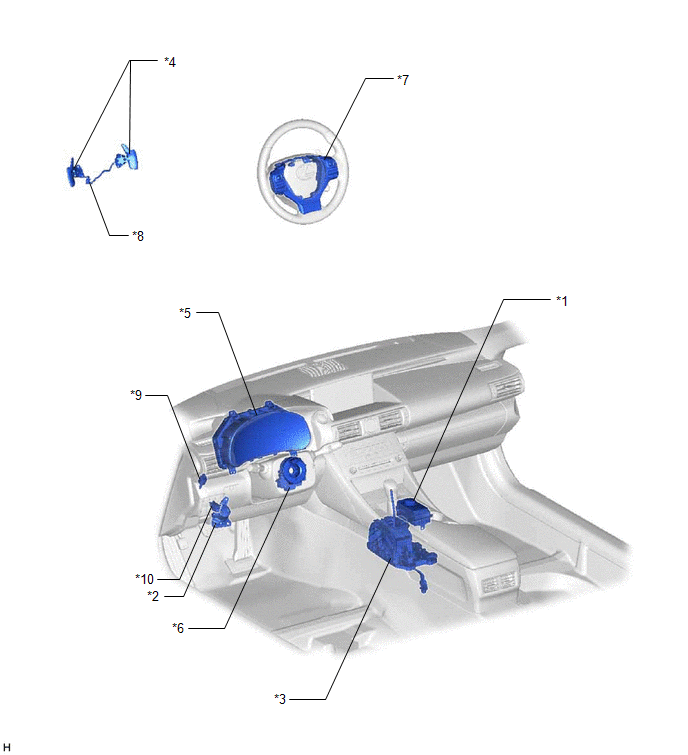

| *1 | COMBINATION SWITCH ASSEMBLY - NORMAL MODE SWITCH - SNOW MODE SWITCH - SPORT MODE SWITCH |
*2 | KICK DOWN SWITCH ASSEMBLY |
| *3 | TRANSMISSION FLOOR SHIFT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
*4 | TRANSMISSION SHIFT SWITCH ASSEMBLY - SHIFT PADDLE SWITCH RH - SHIFT PADDLE SWITCH LH |
| *5 | COMBINATION METER ASSEMBLY | *6 | SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY |
| *7 | STEERING PAD SWITCH ASSEMBLY | *8 | NO. 1 SWITCH WIRE |
| *9 | STOP LIGHT SWITCH ASSEMBLY | *10 | DLC3 |

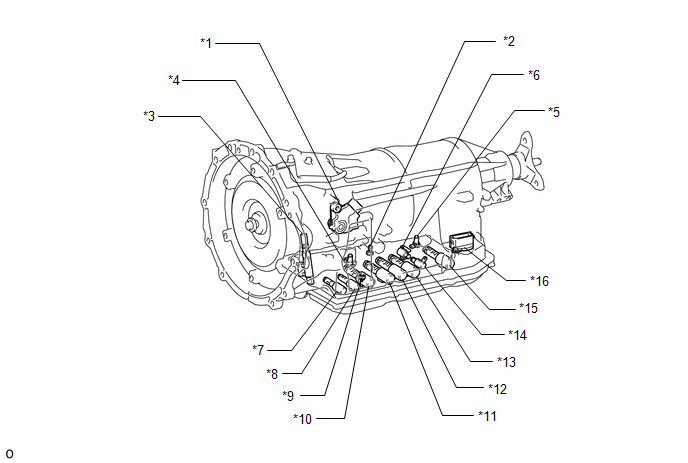

| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | ATF TEMPERATURE SENSOR (TRANSMISSION WIRE) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NT) | *4 | TRANSMISSION REVOLUTION SENSOR (NC3) |
| *5 | TRANSMISSION REVOLUTION SENSOR (SP2) | *6 | SHIFT SOLENOID VALVE SR |
| *7 | SHIFT SOLENOID VALVE SLT | *8 | SHIFT SOLENOID VALVE SLU |
| *9 | OIL PRESSURE SWITCH | *10 | SHIFT SOLENOID VALVE SL1 |
| *11 | SHIFT SOLENOID VALVE SL5 | *12 | SHIFT SOLENOID VALVE SL4 |
| *13 | SHIFT SOLENOID VALVE SL3 | *14 | SHIFT SOLENOID VALVE SL |
| *15 | SHIFT SOLENOID VALVE SL2 | *16 | TRANSMISSION WIRE |
