Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

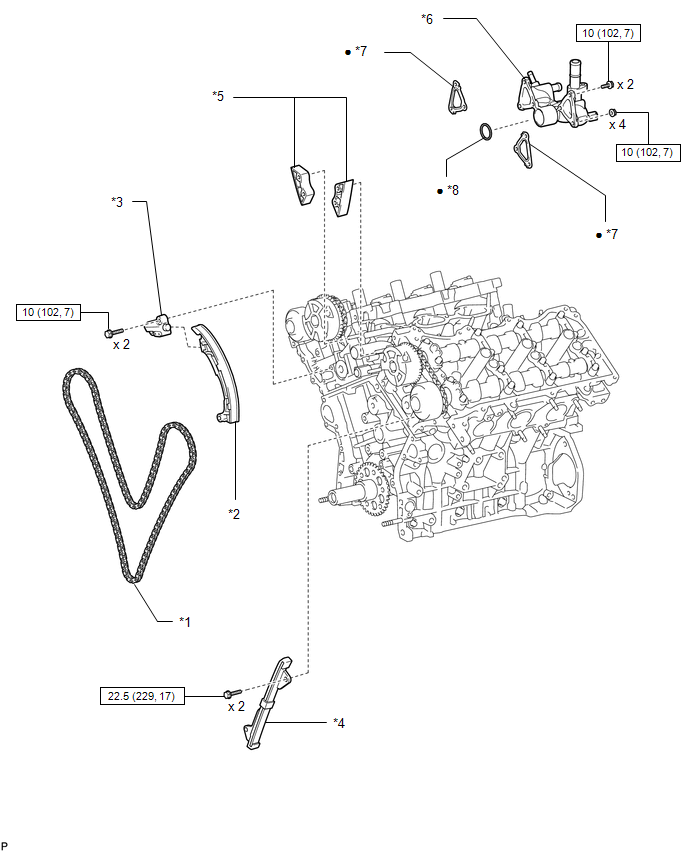

Fig 1: Cylinder Head Gasket Replacement Components With Torque Specifications [09/2014 - 11/2017] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHAIN SUB-ASSEMBLY | *2 | CHAIN TENSIONER SLIPPER |
| *3 | NO. 1 CHAIN TENSIONER ASSEMBLY | *4 | NO. 1 CHAIN VIBRATION DAMPER |
| *5 | NO. 2 CHAIN VIBRATION DAMPER | *6 | REAR WATER BY-PASS JOINT |
| *7 | GASKET | *8 | O-RING |
| N.m (kgf/cm, ft*lbf): Specified torque | • | Non-reusable part |

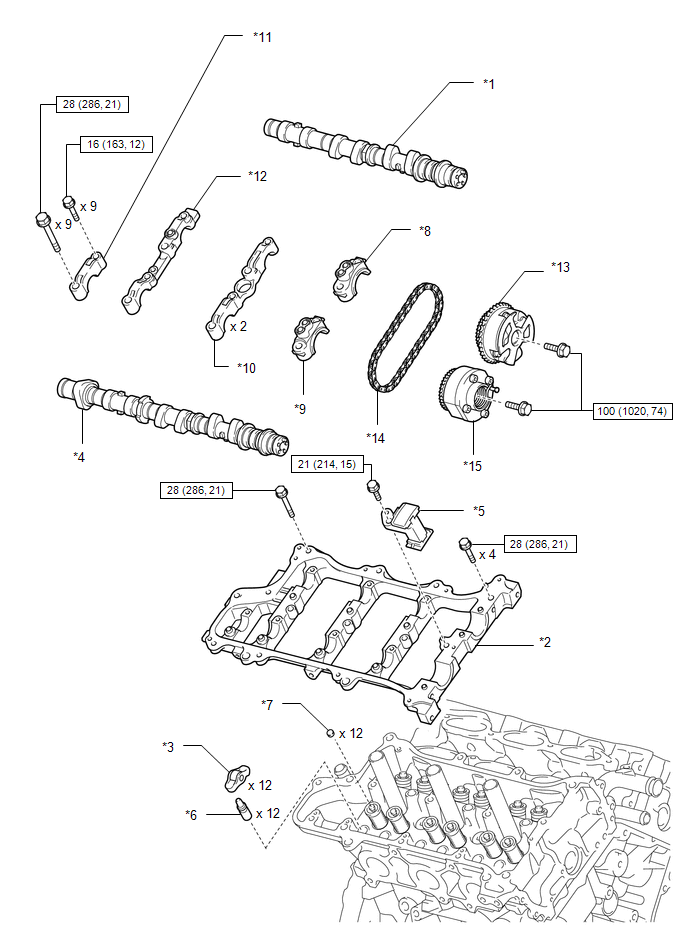

Fig 2: Cylinder Head Gasket Replacement Components With Torque Specifications [09/2014 - 11/2017] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT | *2 | CAMSHAFT HOUSING SUB-ASSEMBLY RH |
| *3 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *4 | NO. 2 CAMSHAFT |
| *5 | NO. 2 CHAIN TENSIONER ASSEMBLY | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | NO. 1 CAMSHAFT BEARING CAP |
| *9 | NO. 2 CAMSHAFT BEARING CAP | *10 | NO. 5 CAMSHAFT BEARING CAP |
| *11 | NO. 6 CAMSHAFT BEARING CAP | *12 | NO. 7 CAMSHAFT BEARING CAP |
| *13 | CAMSHAFT TIMING GEAR ASSEMBLY | *14 | NO. 2 CHAIN SUB-ASSEMBLY |
| *15 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY RH | - | - |
| N.m (kgf/cm, ft*lbf): Specified torque | - | - |

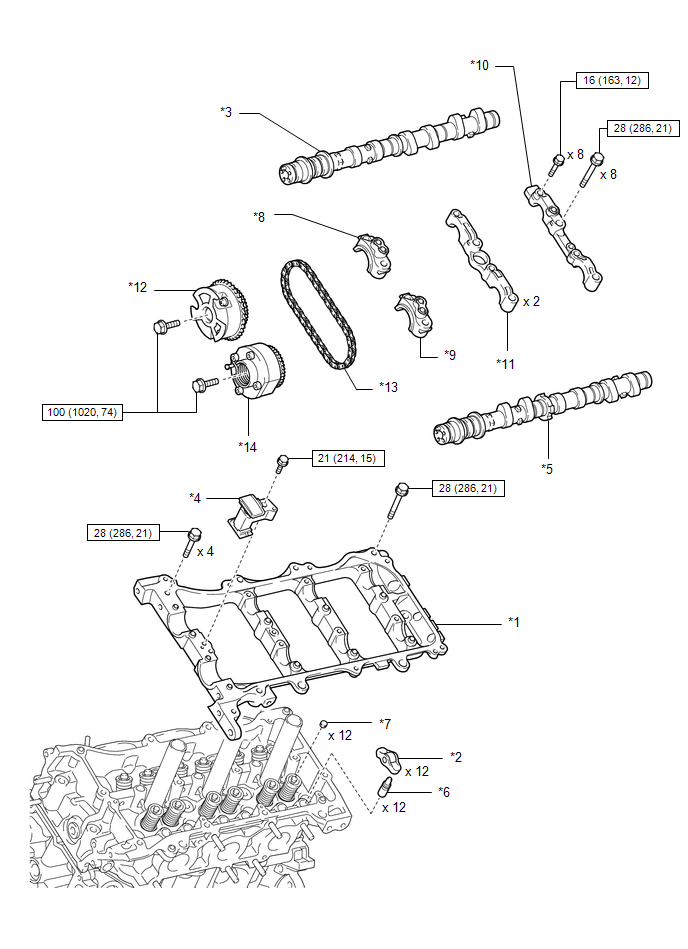

Fig 3: Cylinder Head Gasket Replacement Components With Torque Specifications [09/2014 - 11/2017] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT HOUSING SUB-ASSEMBLY LH | *2 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *3 | NO. 3 CAMSHAFT SUB-ASSEMBLY | *4 | NO. 3 CHAIN TENSIONER ASSEMBLY |
| *5 | NO. 4 CAMSHAFT SUB-ASSEMBLY | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | NO. 3 CAMSHAFT BEARING CAP |
| *9 | NO. 4 CAMSHAFT BEARING CAP | *10 | NO. 7 CAMSHAFT BEARING CAP |
| *11 | NO. 8 CAMSHAFT BEARING CAP | *12 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *13 | NO. 2 CHAIN SUB-ASSEMBLY | *14 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY LH |
| N.m (kgf/cm, ft*lbf): Specified torque | - | - |

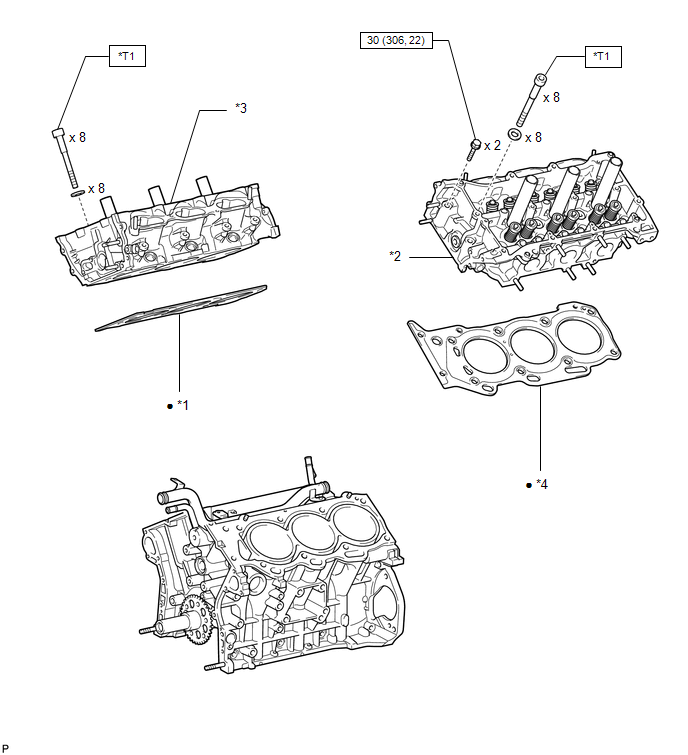

Fig 4: Cylinder Head Gasket Replacement Components With Torque Specifications [09/2014 - 11/2017] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CYLINDER HEAD GASKET | *2 | CYLINDER HEAD SUB-ASSEMBLY LH |
| *3 | CYLINDER HEAD SUB-ASSEMBLY RH | *4 | NO. 2 CYLINDER HEAD GASKET |
| N.m (kgf/cm, ft*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 36 (367, 27) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
