Components [10/2015 - ]
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2024 Lexus RC 300, 2023 Lexus RC 300, 2022 Lexus RC 300, 2021 Lexus RC 300, and 2020 Lexus RC 300. However, it is still accessible from the selected car via links, so may be relevant.

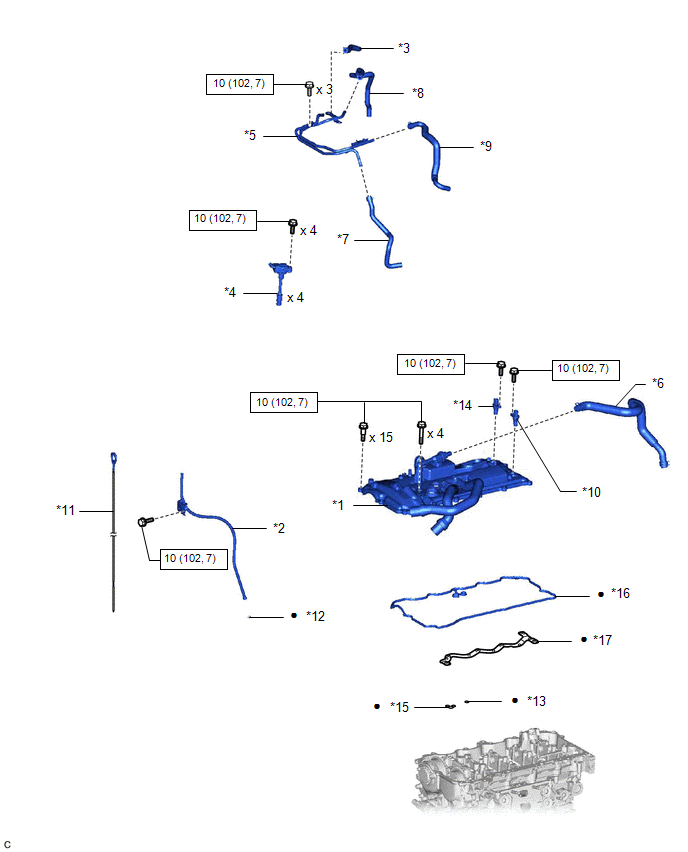

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CYLINDER HEAD COVER SUB-ASSEMBLY | *2 | ENGINE OIL LEVEL DIPSTICK GUIDE |
| *3 | NO. 1 TURBO WATER BY-PASS HOSE | *4 | IGNITION COIL ASSEMBLY |
| *5 | NO. 1 TURBO WATER PIPE | *6 | NO. 3 VENTILATION HOSE |
| *7 | NO. 3 TURBO WATER BY-PASS HOSE | *8 | NO. 2 TURBO WATER BY-PASS HOSE |
| *9 | NO. 4 TURBO WATER BY-PASS HOSE | *10 | CAMSHAFT POSITION SENSOR (for Exhaust Side) |
| *11 | ENGINE OIL LEVEL DIPSTICK | *12 | O-RING |
| *13 | GASKET | *14 | CAMSHAFT POSITION SENSOR (for Intake Side) |
| *15 | CAMSHAFT BEARING CAP OIL HOLE GASKET | *16 | CYLINDER HEAD COVER GASKET |
| *17 | NO. 2 CYLINDER HEAD COVER GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

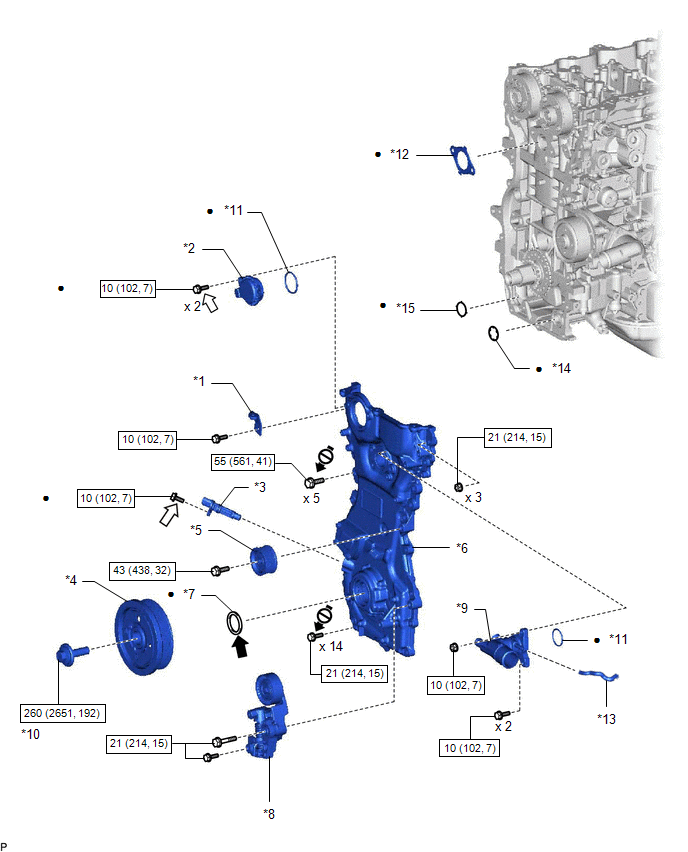

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AIR CLEANER BRACKET | *2 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY |
| *3 | CRANKSHAFT POSITION SENSOR | *4 | CRANKSHAFT PULLEY ASSEMBLY |
| *5 | IDLER PULLEY SUB-ASSEMBLY | *6 | TIMING CHAIN COVER ASSEMBLY |
| *7 | TIMING CHAIN COVER OIL SEAL | *8 | V-RIBBED BELT TENSIONER ASSEMBLY |
| *9 | WATER OUTLET SUB-ASSEMBLY | *10 | CRANKSHAFT PULLEY SET BOLT |
| *11 | O-RING | *12 | GASKET |
| *13 | NO. 6 WATER BY-PASS HOSE | *14 | OIL PUMP GASKET |
| *15 | NO. 2 OIL STRAINER GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | Adhesive 1324 | ||
| * | Precoated part | Do not apply lubricants to the threaded parts |

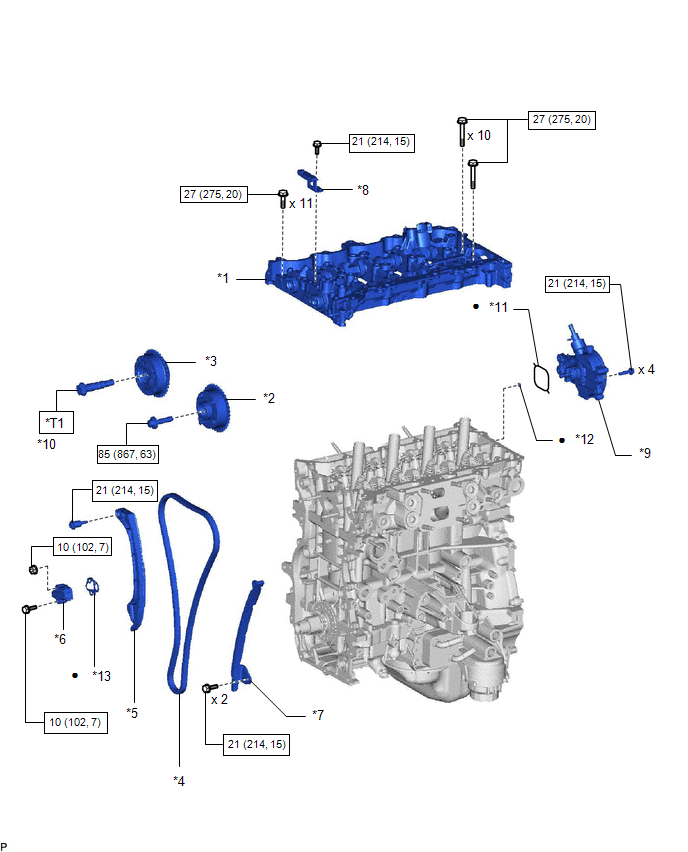

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT HOUSING SUB-ASSEMBLY | *2 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY |
| *3 | CAMSHAFT TIMING GEAR ASSEMBLY | *4 | CHAIN SUB-ASSEMBLY |
| *5 | CHAIN TENSIONER SLIPPER | *6 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *7 | NO. 1 CHAIN VIBRATION DAMPER | *8 | TIMING CHAIN GUIDE |
| *9 | VACUUM PUMP ASSEMBLY | *10 | CAMSHAFT TIMING GEAR BOLT |
| *11 | NO. 2 O-RING | *12 | NO. 3 O-RING |
| *13 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | Type A: 120 N*m (1224 kgf*cm, 89 ft.*lbf) Type B: 95 N*m (969 kgf*cm, 70 ft.*lbf) |
- | - |

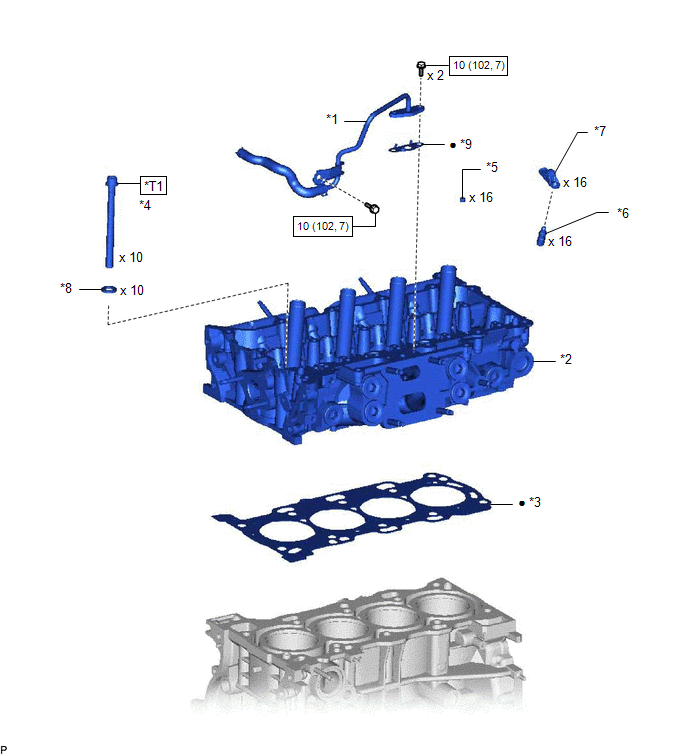

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 3 WATER BY-PASS PIPE | *2 | CYLINDER HEAD SUB-ASSEMBLY |
| *3 | CYLINDER HEAD GASKET | *4 | CYLINDER HEAD SET BOLT |
| *5 | VALVE STEM CAP | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *8 | PLATE WASHER |
| *9 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 85 (867, 63) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
