Components [10/2015 - ]
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2024 Lexus RC 300, 2023 Lexus RC 300, 2022 Lexus RC 300, 2021 Lexus RC 300, and 2020 Lexus RC 300. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 4 TURBO WATER BY-PASS HOSE | *2 | ENGINE WIRE |
| *3 | NO. 1 TURBO WATER PIPE | *4 | NO. 3 TURBO WATER BY-PASS HOSE |
| *5 | NO. 2 TURBO WATER BY-PASS HOSE | *6 | NO. 1 TURBO WATER BY-PASS HOSE |
| *7 | NO. 2 VENTILATION HOSE | *8 | NO. 3 VENTILATION HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

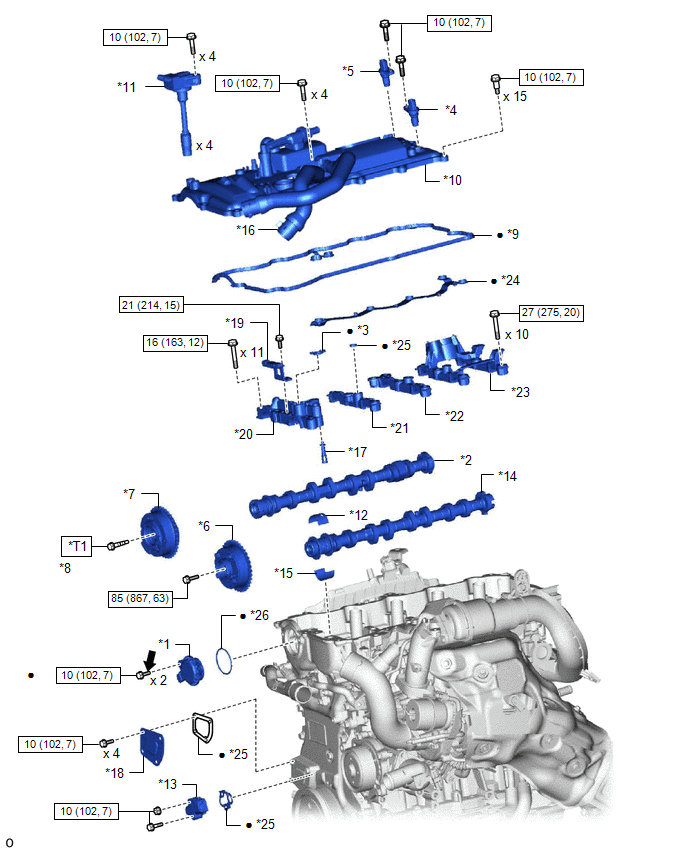

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY | *2 | CAMSHAFT |
| *3 | CAMSHAFT BEARING CAP OIL HOLE GASKET | *4 | CAMSHAFT POSITION SENSOR (for Exhaust Side) |
| *5 | CAMSHAFT POSITION SENSOR (for Intake Side) | *6 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY |
| *7 | CAMSHAFT TIMING GEAR ASSEMBLY | *8 | CAMSHAFT TIMING GEAR BOLT |
| *9 | CYLINDER HEAD COVER GASKET | *10 | CYLINDER HEAD COVER SUB-ASSEMBLY |
| *11 | IGNITION COIL ASSEMBLY | *12 | NO. 1 CAMSHAFT BEARING |
| *13 | NO. 1 CHAIN TENSIONER ASSEMBLY | *14 | NO. 2 CAMSHAFT |
| *15 | NO. 2 CAMSHAFT BEARING | *16 | NO. 4 VENTILATION HOSE |
| *17 | OIL CONTROL VALVE FILTER | *18 | TIMING CHAIN COVER PLATE |
| *19 | TIMING CHAIN GUIDE | *20 | NO. 1 CAMSHAFT BEARING CAP |
| *21 | NO. 2 CAMSHAFT BEARING CAP | *22 | NO. 3 CAMSHAFT BEARING CAP |
| *23 | NO. 4 CAMSHAFT BEARING CAP | *24 | NO. 2 CYLINDER HEAD COVER GASKET |
| *25 | GASKET | *26 | O-RING |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part | |
| *T1 | Type A: 120 N*m (1224 kgf*cm, 89 ft.*lbf) Type B: 95 N*m (969 kgf*cm, 70 ft.*lbf) |
- | - |
