Parts Location [10/2015 - 11/2017]: Illustration
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2024 Lexus RC 300, 2023 Lexus RC 300, 2022 Lexus RC 300, 2021 Lexus RC 300, and 2020 Lexus RC 300. However, it is still accessible from the selected car via links, so may be relevant.

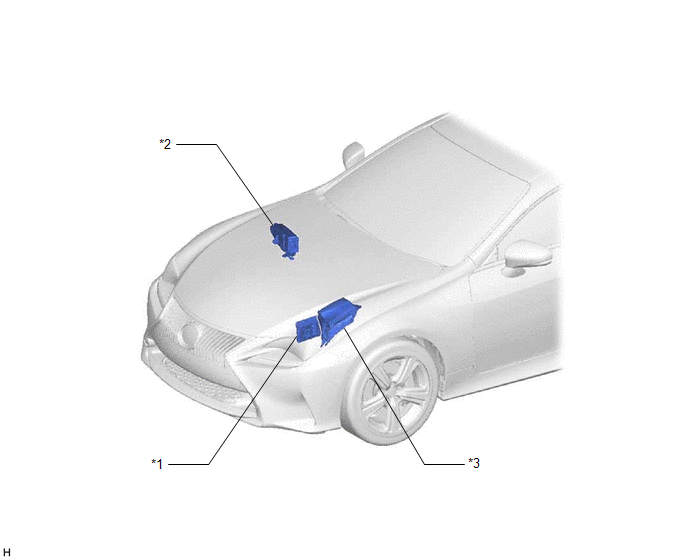

| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ST NO. 1 RELAY |
| *3 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - EFI-MAIN FUSE - ETCS FUSE |
- | - |

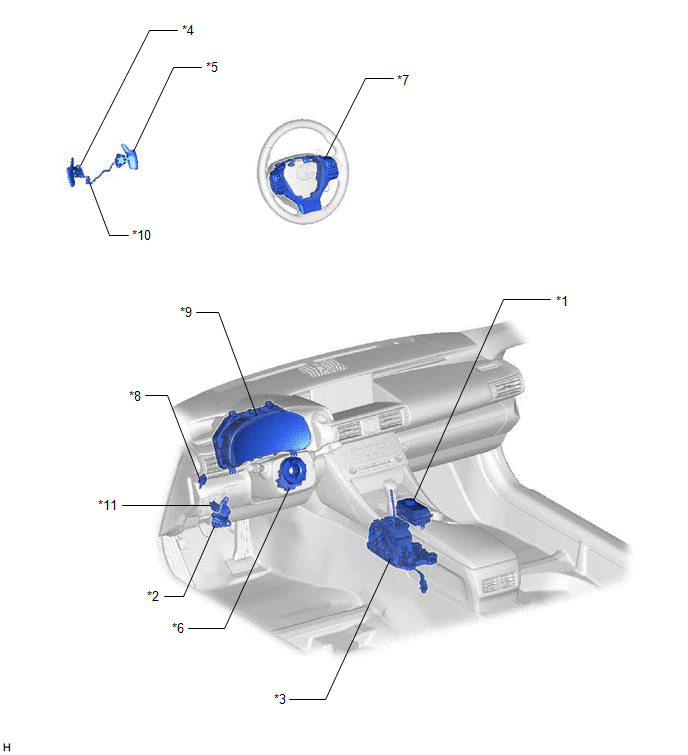

| *1 | - SPORT MODE SWITCH - NORMAL MODE SWITCH - SNOW MODE SWITCH COMBINATION SWITCH ASSEMBLY |
*2 | KICK DOWN SWITCH ASSEMBLY |
| *3 | - TRANSMISSION CONTROL SWITCH TRANSMISSION FLOOR SHIFT ASSEMBLY |
*4 | (TRANSMISSION SHIFT SWITCH ASSEMBLY) SHIFT PADDLE SWITCH LH |
| *5 | (TRANSMISSION SHIFT SWITCH ASSEMBLY) SHIFT PADDLE SWITCH RH |
*6 | SPIRAL CABLE SUB-ASSEMBLY |
| *7 | STEERING PAD SWITCH ASSEMBLY | *8 | STOP LIGHT SWITCH ASSEMBLY |
| *9 | COMBINATION METER ASSEMBLY | *10 | NO. 1 SWITCH WIRE |
| *11 | DLC3 | - | - |
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | ATF TEMPERATURE SENSOR |
| *3 | TRANSMISSION WIRE | *4 | SOLENOID (SL5) VALVE |
| *5 | SOLENOID (SL3) VALVE | *6 | SOLENOID (SL4) VALVE |
| *7 | SOLENOID (SL2) VALVE | *8 | SOLENOID (SL1) VALVE |
| *9 | SOLENOID (SLT) VALVE | *10 | SOLENOID (SLU) VALVE |
| *11 | SOLENOID (SC2) VALVE | *12 | SOLENOID (SC1) VALVE |
| *13 | TRANSMISSION REVOLUTION SENSOR (NT) | *14 | TRANSMISSION REVOLUTION SENSOR (NC3) |
| *15 | TRANSMISSION REVOLUTION SENSOR (SP2) | - | - |
