Parts Location [09/2014 - 11/2017]: Illustration
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

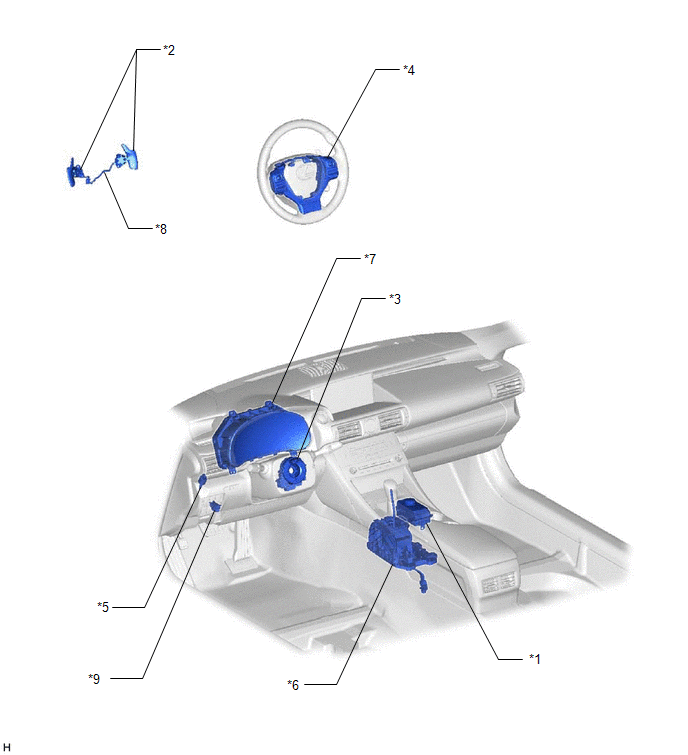

| *1 | - SPORT MODE SWITCH - NORMAL MODE SWITCH - SNOW MODE SWITCH COMBINATION SWITCH ASSEMBLY |
*2 | - SHIFT PADDLE SWITCH LH - SHIFT PADDLE SWITCH RH TRANSMISSION SHIFT SWITCH ASSEMBLY |
| *3 | SPIRAL CABLE SUB-ASSEMBLY | *4 | STEERING PAD SWITCH ASSEMBLY |
| *5 | STOP LIGHT SWITCH ASSEMBLY | *6 | - TRANSMISSION CONTROL SWITCH TRANSMISSION FLOOR SHIFT ASSEMBLY |
| *7 | COMBINATION METER ASSEMBLY | *8 | NO. 1 SWITCH WIRE |
| *9 | DLC3 | - | - |
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | SHIFT SOLENOID VALVE SLT |
| *3 | ATF TEMPERATURE SENSOR | *4 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *5 | SHIFT SOLENOID VALVE S1 | *6 | SHIFT SOLENOID VALVE SL1 |
| *7 | SHIFT SOLENOID VALVE S4 | *8 | SHIFT SOLENOID VALVE S3 |
| *9 | TRANSMISSION WIRE | *10 | TRANSMISSION REVOLUTION SENSOR (SP2) |
| *11 | SHIFT SOLENOID VALVE SLU | *12 | SHIFT SOLENOID VALVE SL2 |
| *13 | SHIFT SOLENOID VALVE S2 | *14 | SHIFT SOLENOID VALVE SR |
