Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

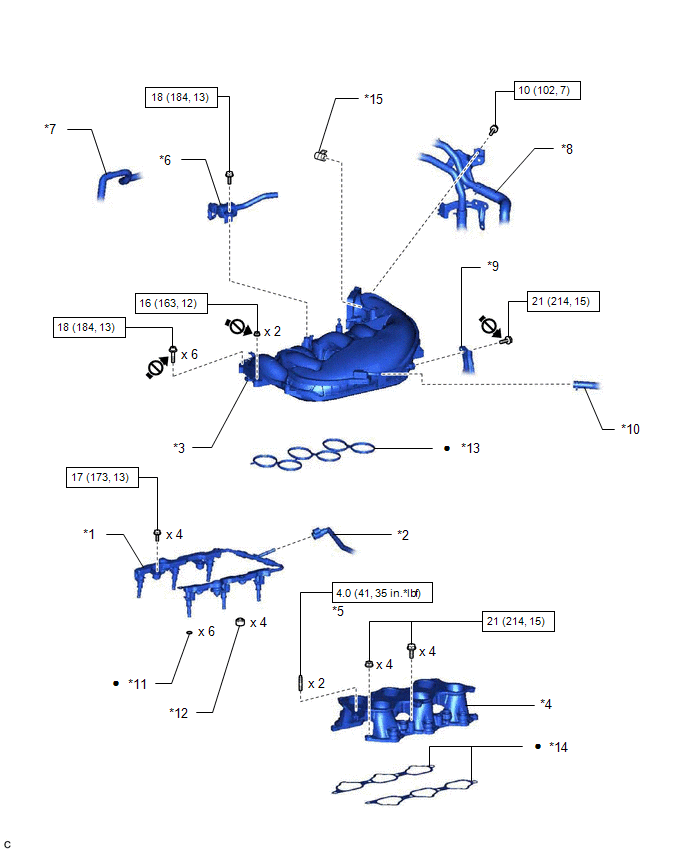

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *2 | FUEL TUBE SUB-ASSEMBLY |
| *3 | INTAKE AIR SURGE TANK ASSEMBLY | *4 | INTAKE MANIFOLD |
| *5 | STUD BOLT | *6 | PURGE VALVE (PURGE VSV) |
| *7 | NO. 2 WATER BY-PASS HOSE | *8 | NO. 3 WATER BY-PASS PIPE |
| *9 | NO. 2 SURGE TANK STAY | *10 | UNION TO CHECK VALVE HOSE |
| *11 | O-RING | *12 | DELIVERY PIPE SPACER |
| *13 | AIR SURGE TANK TO INTAKE MANIFOLD GASKET | *14 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET |
| *15 | PLUG | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |
