Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

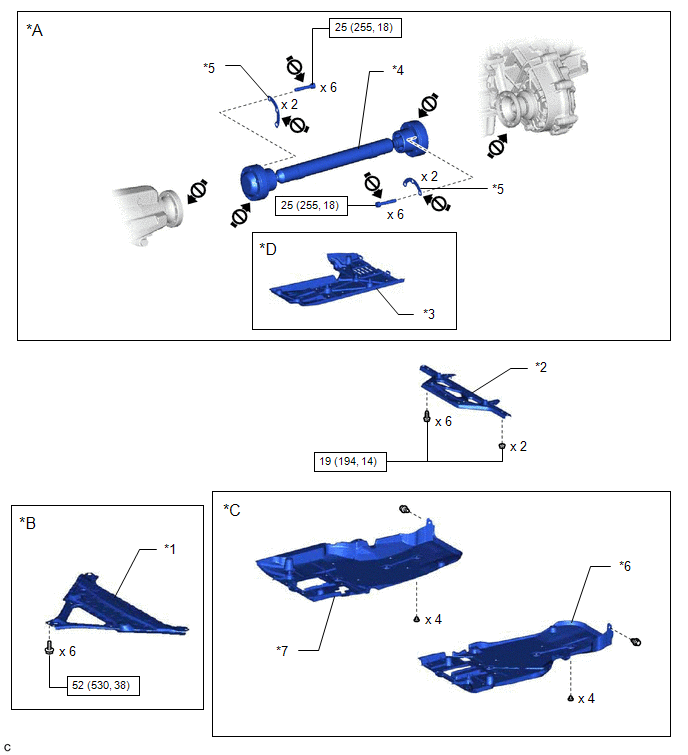

Fig 1: Exhaust Manifold Replacement Components With Torque Specifications [09/2014 - 11/2017] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | *B | for 2WD |
| *C | for Full Cover Type | *D | w/ Front Floor Cover LH |
| *1 | FRONT SUSPENSION MEMBER BRACE | *2 | FRONT CENTER FLOOR BRACE |
| *3 | FRONT FLOOR COVER LH | *4 | FRONT PROPELLER SHAFT ASSEMBLY |
| *5 | CONSTANT VELOCITY UNIVERSAL JOINT | *6 | FRONT CENTER FLOOR COVER LH |
| *7 | FRONT CENTER FLOOR COVER RH | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | Do not apply lubricants (to the threaded parts) |

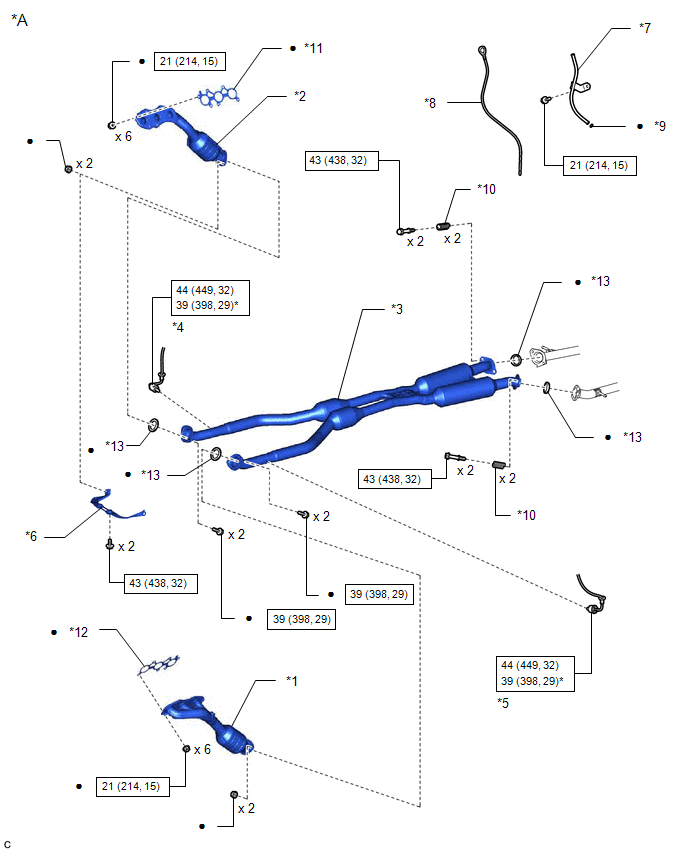

Fig 2: Exhaust Manifold Replacement Components With Torque Specifications [09/2014 - 11/2017] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *3 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *4 | HEATED OXYGEN SENSOR (for Bank 1) |
| *5 | HEATED OXYGEN SENSOR (for Bank 2) | *6 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *7 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *8 | ENGINE OIL LEVEL DIPSTICK |
| *9 | O-RING | *10 | COMPRESSION SPRING |
| *11 | EXHAUST MANIFOLD TO HEAD GASKET | *12 | EXHAUST MANIFOLD TO HEAD GASKET LH |
| *13 | EXHAUST PIPE GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |

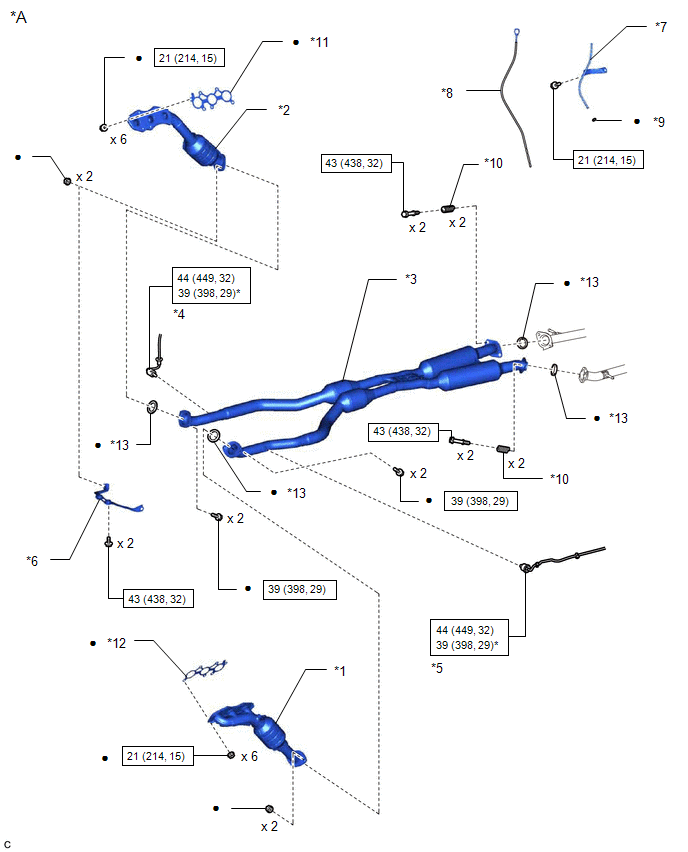

Fig 3: Exhaust Manifold Replacement Components With Torque Specifications [09/2014 - 11/2017] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *3 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *4 | HEATED OXYGEN SENSOR (for BANK 1) |
| *5 | HEATED OXYGEN SENSOR (for BANK 2) | *6 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *7 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *8 | ENGINE OIL LEVEL DIPSTICK |
| *9 | O-RING | *10 | COMPRESSION SPRING |
| *11 | EXHAUST MANIFOLD TO HEAD GASKET | *12 | EXHAUST MANIFOLD TO HEAD GASKET LH |
| *13 | EXHAUST PIPE GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
