Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Fuel Sender Gauge Assembly Replacement Components With Torque Specifications [09/2014 - 11/2017] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT DOOR SCUFF PLATE RH | *2 | FRONT QUARTER TRIM PANEL ASSEMBLY RH |
| *3 | REAR SEAT 3 POINT TYPE OUTER BELT ASSEMBLY RH | *4 | REAR SIDE SEATBACK ASSEMBLY RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

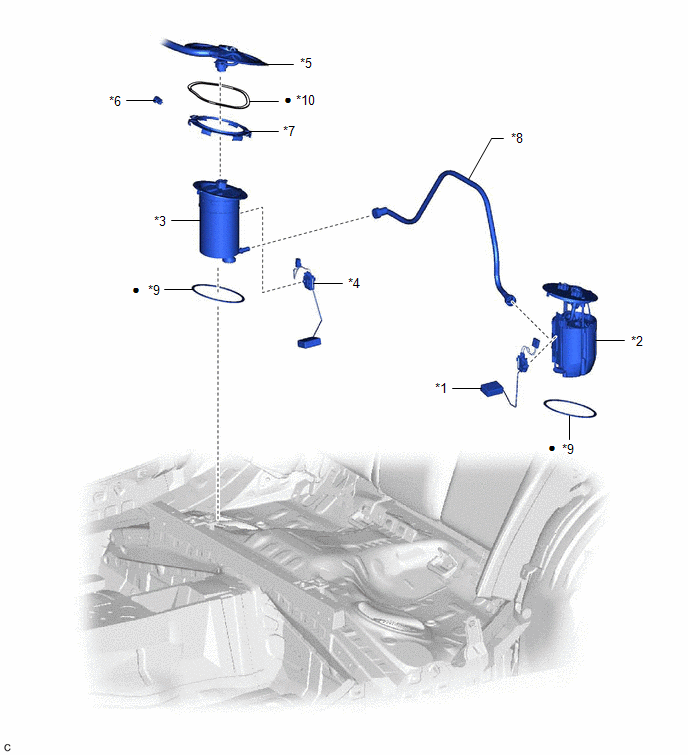

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL SENDER GAUGE ASSEMBLY | *2 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 | FUEL TANK VENT TUBE ASSEMBLY | *4 | NO. 2 FUEL SENDER GAUGE ASSEMBLY |
| *5 | REAR FLOOR SERVICE HOLE COVER | *6 | NO. 1 FUEL TUBE CLAMP |
| *7 | FUEL PUMP GAUGE RETAINER | *8 | FUEL RETURN VENT TUBE SUB-ASSEMBLY |
| *9 | FUEL SUCTION TUBE SET GASKET | *10 | BUTYL TAPE |
| • | Non-reusable part | - | - |
