Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |

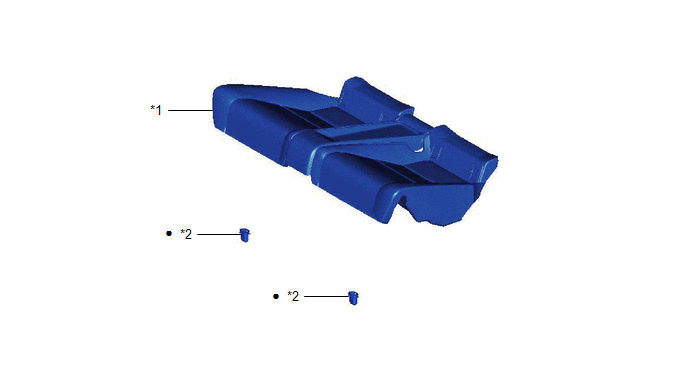

| *1 |
REAR SEAT CUSHION ASSEMBLY |
*2 |
REAR SEAT CUSHION LOCK HOOK |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |

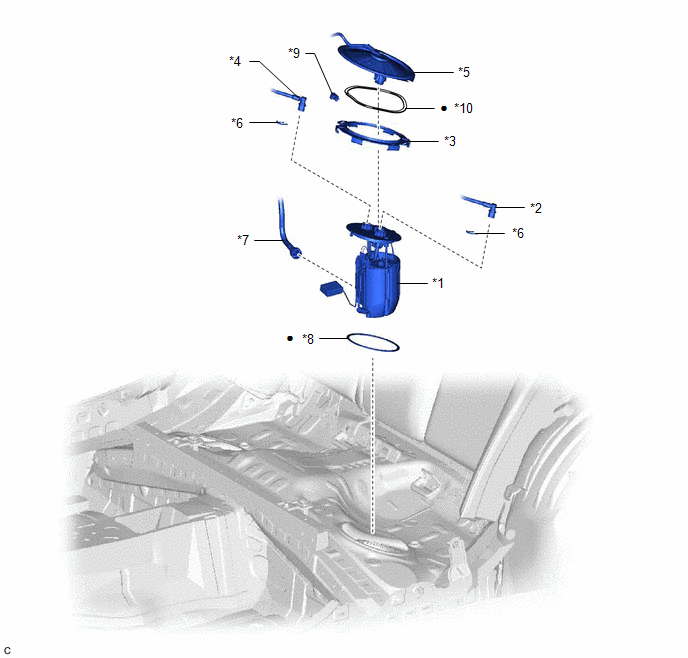

| *1 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
*2 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *3 |
FUEL PUMP GAUGE RETAINER |
*4 |
FUEL TANK RETURN TUBE |
| *5 |
REAR FLOOR SERVICE HOLE COVER |
*6 |
TUBE JOINT CLIP |
| *7 |
FUEL RETURN VENT TUBE SUB-ASSEMBLY |
*8 |
FUEL SUCTION TUBE SET GASKET |
| *9 |
NO. 1 FUEL TUBE CLAMP |
*10 |
BUTYL TAPE |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Callout |
Description |
Callout |
Description |

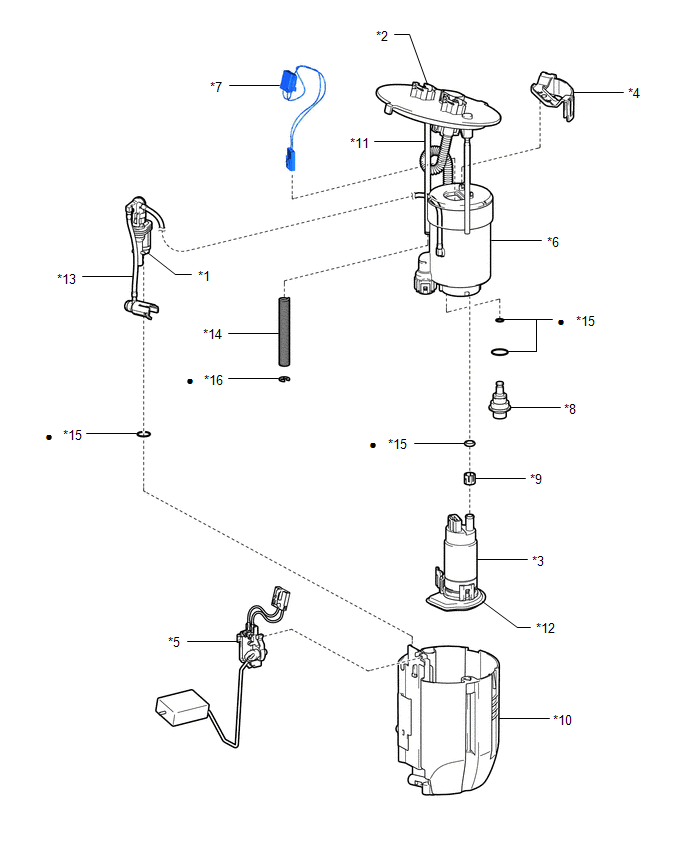

| *1 |
JET PUMP |
*2 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
| *3 |
FUEL PUMP WITH FILTER ASSEMBLY |
*4 |
NO. 1 FUEL SUCTION SUPPORT |
| *5 |
FUEL SENDER GAUGE ASSEMBLY |
*6 |
FUEL FILTER |
| *7 |
FUEL PUMP HARNESS |
*8 |
FUEL MAIN VALVE ASSEMBLY |
| *9 |
FUEL PUMP SPACER |
*10 |
NO. 1 FUEL SUB-TANK |
| *11 |
FUEL SUCTION PLATE SHAFT |
*12 |
SUCTION FILTER |
| *13 |
FUEL TUBE |
*14 |
SPRING |
| *15 |
O-RING |
*16 |
E-RING |
| • |
Non-reusable part |
- |
- |
