Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

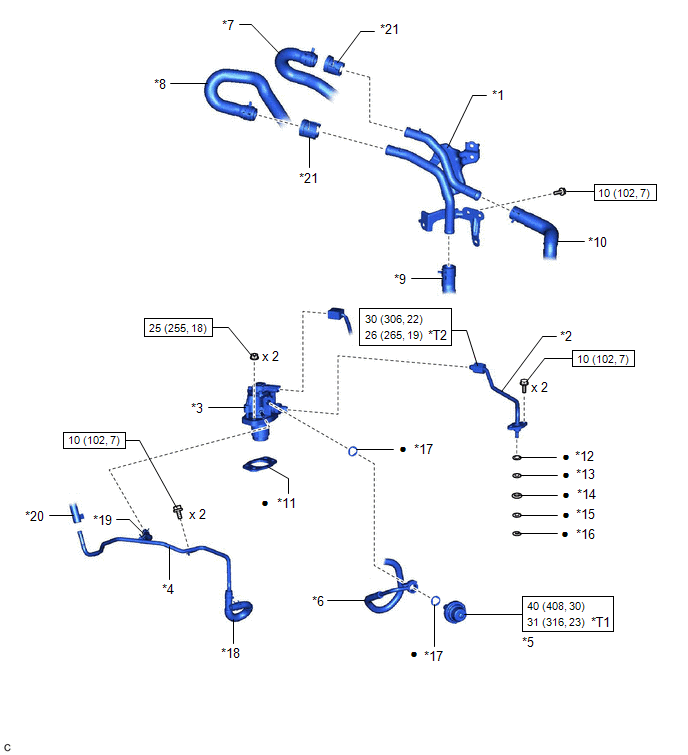

Fig 1: Fuel Pump (For High Pressure) Replacement Components With Torque Specifications [09/2014 - 11/2017]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 3 WATER BY-PASS PIPE | *2 | NO. 2 FUEL PIPE SUB-ASSEMBLY |
| *3 | FUEL PUMP ASSEMBLY | *4 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *5 | FUEL PRESSURE PULSATION DAMPER ASSEMBLY | *6 | FUEL TUBE SUB-ASSEMBLY |
| *7 | INLET HEATER WATER HOSE A | *8 | OUTLET HEATER WATER HOSE A |
| *9 | NO. 9 WATER BY-PASS HOSE | *10 | NO. 8 WATER BY-PASS HOSE |
| *11 | FUEL PUMP INSULATOR | *12 | NO. 1 BACK-UP RING |
| *13 | NO. 2 BACK-UP RING | *14 | O-RING |
| *15 | NO. 3 BACK-UP RING | *16 | E-RING |
| *17 | GASKET | *18 | NO. 1 FUEL HOSE |
| *19 | NO. 2 FUEL HOSE | *20 | NO. 3 FUEL HOSE |
| *21 | WATER HOSE SET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | For use with SST | *T2 | For use with a union nut wrench |
