Components [09/2014 - 11/2017]
WARNING: This page is about a different car, the 2017 Lexus RC 350, 2017 Lexus RC 300, 2016 Lexus RC 350, 2016 Lexus RC 300, and 2015 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

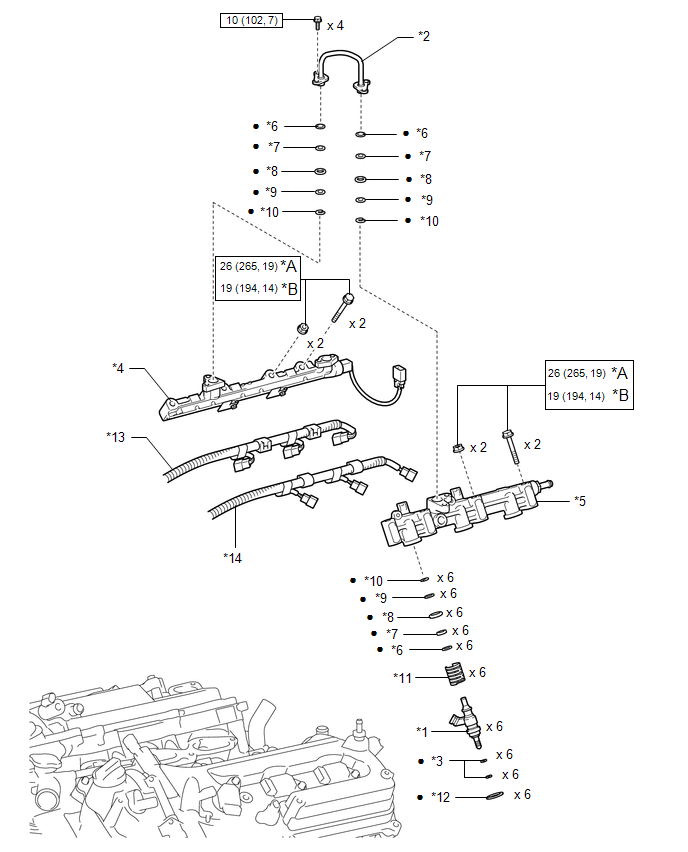

Fig 1: Fuel Injector (For Direct Injection) Replacement Components With Torque Specifications [09/2014 - 11/2017]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | FUEL INJECTOR ASSEMBLY | *2 | NO. 3 FUEL PIPE SUB-ASSEMBLY |
| *3 | FUEL INJECTOR SEAL | *4 | FUEL DELIVERY PIPE SUB-ASSEMBLY |
| *5 | NO. 2 FUEL DELIVERY PIPE SUB-ASSEMBLY | *6 | NO. 1 BACK-UP RING |
| *7 | NO. 2 BACK-UP RING | *8 | O-RING |
| *9 | NO. 3 BACK-UP RING | *10 | E-RING |
| *11 | NOZZLE HOLDER CLAMP | *12 | INJECTOR VIBRATION INSULATOR |
| *13 | NO. 6 ENGINE WIRE | *14 | NO. 7 ENGINE WIRE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
