Caution / Notice / Hint
HINT:
- Use the same procedure for the RH side and LH side.
- The following procedure is for the LH side.

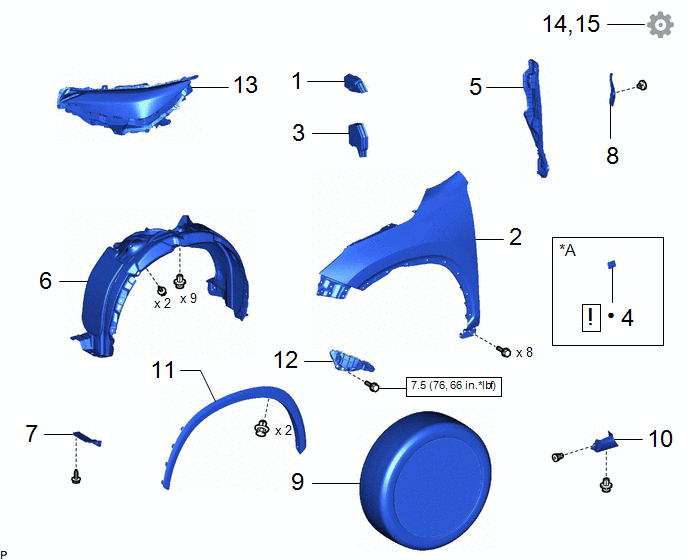

COMPONENTS (REASSEMBLY)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 2 RADIATOR GRILLE SEAL | 53156H | - | - | - |
| 2 | FRONT FENDER SUB-ASSEMBLY | 53802 | - | - | - |
| 3 | RADIATOR GRILLE SIDE AIR GUIDE | 53154L | - | - | - |
| 4 | FRONT NO. 2 FENDER NAME PLATE | 75362 | See step 4 | - | - |
| 5 | FRONT FENDER SIDE PANEL PROTECTOR | 53828K | - | - | - |
| 6 | FRONT FENDER LINER | 53876A | - | - | - |
| 7 | FRONT FENDER FRONT SPLASH SHIELD | 53896B | - | - | - |
| 8 | FRONT FENDER TO DOOR HINGE UPPER SEAL | 53862C | - | - | - |
| 9 | WHEEL ASSEMBLY | - | - | - | - |
| 10 | FENDER PANEL MUDGUARD SUB-ASSEMBLY | 76902B | - | - | - |
| 11 | FRONT FENDER MOULDING SUB-ASSEMBLY | 75602A | - | - | - |
| 12 | FRONT BUMPER SIDE RETAINER | 52536 | - | - | - |
| 13 | HEADLIGHT ASSEMBLY | - | - | - | - |
| 14 | ADJUST FRONT DOOR PANEL SUB-ASSEMBLY | 67002 | - | - | See step 14 |
| 15 | ADJUST HOOD SUB-ASSEMBLY | 53301 | - | - | See step 15 |
| *A | for Sport Package | - | - |
| • | Non-reusable part | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
