Caution / Notice / Hint
The necessary procedures (adjustment, calibration, initialization or registration) that must be performed after parts are removed and installed, or replaced during combination meter assembly removal/installation are shown below.
NECESSARY PROCEDURES AFTER PARTS REMOVED/INSTALLED/REPLACED
| Replaced Part or Performed Procedure | Necessary Procedures | Effect/Inoperative Function When Necessary Procedures are not Performed | Link |
|---|---|---|---|
| Combination meter assembly | Update ECU security key | Vehicle Control History (RoB) are stored | Refer to UPDATE ECU SECURITY KEY [11/2021 - ] |
| Software update*1 | - | Refer to REGISTRATION [11/2021 - ] |
*1: w/ Headup Display

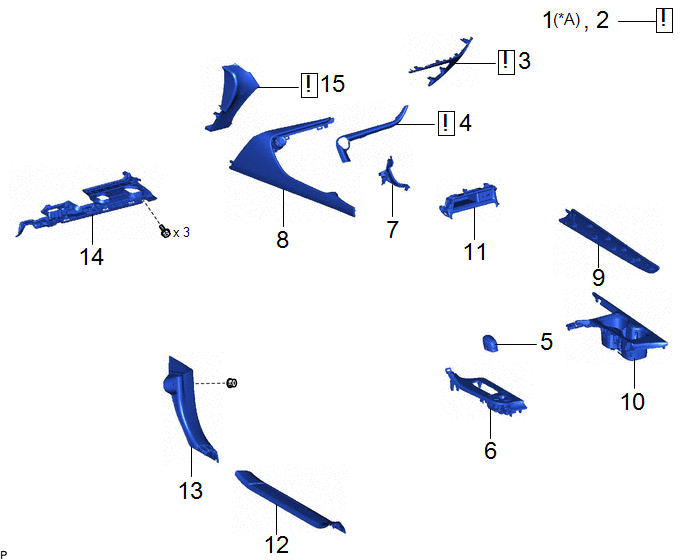

COMPONENTS (REMOVAL)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | PRECAUTION | - | See step 1 | - | - |
| 2 | CHANGE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM SETTING | - | See step 2 | - | - |
| 3 | LOWER CENTER INSTRUMENT PANEL FINISH PANEL | 55434B | See step 3 | - | - |
| 4 | UPPER CONSOLE PANEL SUB-ASSEMBLY | 58804A | See step 4 | - | - |
| 5 | SHIFT LEVER KNOB SUB-ASSEMBLY | 33504F | - | - | - |
| 6 | SHIFTING HOLE COVER ASSEMBLY | 58840K | - | - | - |
| 7 | CONSOLE BOX HOLE COVER | 58839A | - | - | - |
| 8 | NO. 2 CONSOLE UPPER PANEL GARNISH | 58834B | - | - | - |
| 9 | NO. 1 CONSOLE UPPER PANEL GARNISH | 58833B | - | - | - |
| 10 | UPPER REAR CONSOLE PANEL SUB-ASSEMBLY | 58805C | - | - | - |
| 11 | CONSOLE PANEL | 58821A | - | - | - |
| 12 | DOOR SCUFF PLATE ASSEMBLY LH | 67920 | - | - | - |
| 13 | COWL SIDE TRIM SUB-ASSEMBLY LH | 62112A | - | - | - |
| 14 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | 55606 | - | - | - |
| 15 | INSTRUMENT PANEL FINISH PANEL | 55431A | See step 15 | - | - |
| *A | w/ Headup Display | - | - |

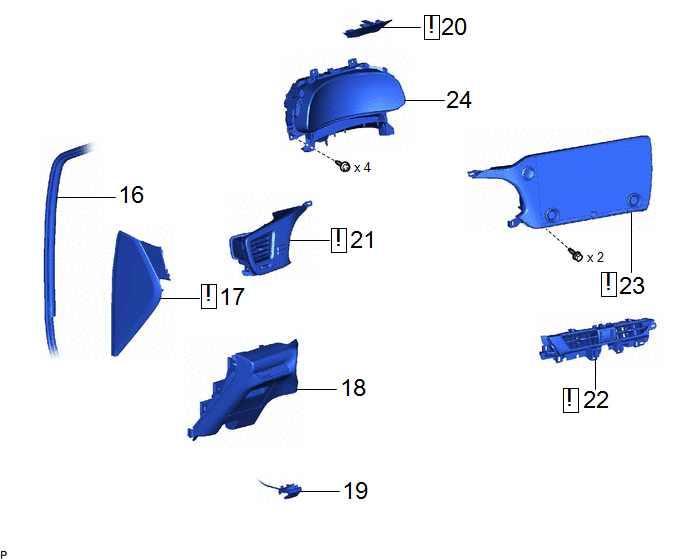

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 16 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | 62312B | - | - | - |
| 17 | NO. 1 INSTRUMENT SIDE PANEL | 55317E | See step 17 | - | - |
| 18 | LOWER INSTRUMENT FINISH PANEL SUB-ASSEMBLY | - | - | - | - |
| 19 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | 53601 | - | - | - |
| 20 | METER HOOD SUB-ASSEMBLY | 55403 | See step 20 | - | - |
| 21 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY | 55650 | See step 21 | - | - |
| 22 | CENTER INSTRUMENT PANEL REGISTER ASSEMBLY | 55670A | See step 22 | - | - |
| 23 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET | - | See step 23 | - | - |
| 24 | COMBINATION METER ASSEMBLY WITH INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | - | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 25 | COMBINATION METER ASSEMBLY | 83100 | - | - | - |
| *1 | INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | - | - |
