Caution / Notice / Hint
HINT:
- Use the same procedure for the RH side and LH side.
- The following procedure is for the LH side.

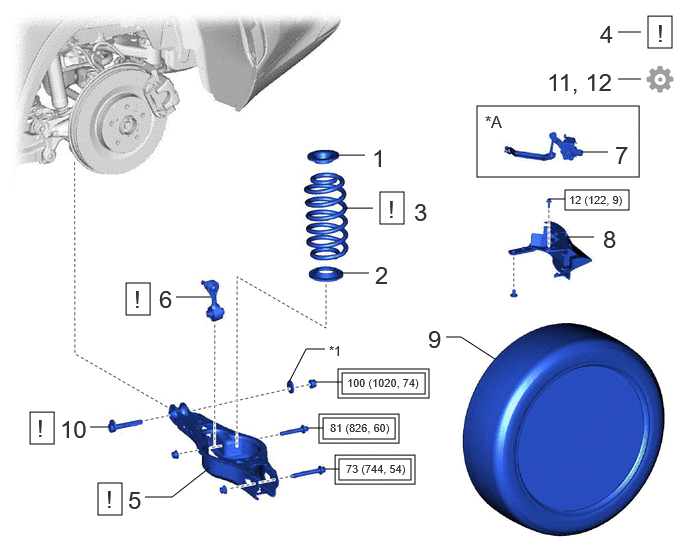

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REAR UPPER COIL SPRING INSULATOR | 48259A | - | - | - |
| 2 | REAR LOWER COIL SPRING INSULATOR | 48258C | - | - | - |
| 3 | REAR COIL SPRING | 48231B | See step 3 | - | - |
| 4 | STABILIZE SUSPENSION | - | See step 4 | - | - |
| 5 | REAR NO. 2 SUSPENSION ARM ASSEMBLY | 48740F | See step 5 | - | - |
| 6 | REAR STABILIZER LINK ASSEMBLY | 48840A | See step 6 | - | - |
| 7 | REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY LH (for LH Side with Height Control Sensor) | 89408C | - | - | - |
| 8 | NO. 1 LOWER CONTROL ARM COVER | 48738B | - | - | - |
| 9 | REAR WHEEL | - | - | - | - |
| 10 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY | 48409 | See step 10 | - | - |
| 11 | INSPECT AND ADJUST REAR WHEEL ALIGNMENT | - | - | - | See step 11 |
| 12 | PERFORM INITIALIZATION | - | - | - | See step 12 |
| *A | for LH Side with Height Control Sensor | - | - |
| *1 | NO. 2 CAMBER ADJUST CAM | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
