Installation [03/2024 - ]: Procedure
- INSTALL RADIATOR ASSEMBLY

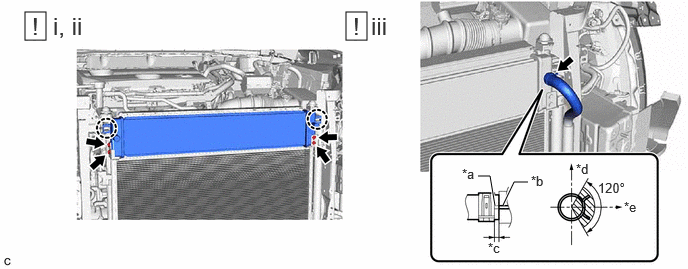

*a Alignment Mark *b Rib *c 2 to 7 mm (0.0787 to 0.276 in.) *d Up *e LH Side - - - Engage the 2 claws to install the radiator assembly (for inverter coolant) to the radiator assembly.NOTE:
Be careful not to damage the radiator assembly (for inverter coolant) or radiator assembly.
- Install the 4 bolts.
Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)
- Connect the No. 4 inverter cooling hose to the radiator assembly (for inverter coolant) and slide the clip to secure it.NOTE:
- To prevent foreign matter from entering the radiator assembly (for inverter coolant) and inverter cooling system, do not remove the pieces of cloth from the pipe and disconnected hose until installation.
- Make sure to align the alignment mark of the hose with the rib of the radiator assembly (for inverter coolant).
- Do not apply excessive force to the No. 4 inverter cooling hose.
HINT:
Make sure that the clip is positioned as shown in the illustration.
- Engage the 2 claws to install the radiator assembly (for inverter coolant) to the radiator assembly.
- INSTALL UPPER RADIATOR SUPPORT SUB-ASSEMBLY
Refer to PROCEDURE - Step 10
- INSTALL NO. 1 RADIATOR AIR GUIDE RH
- CONNECT NO. 3 INVERTER COOLING HOSE

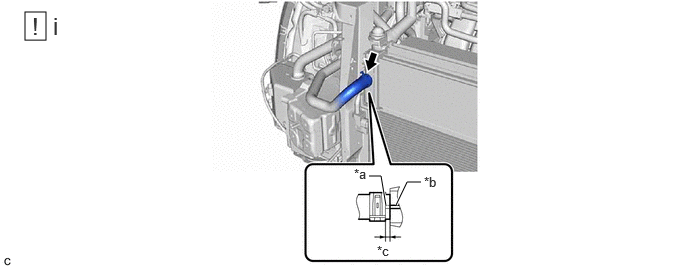

*a Alignment Mark *b Rib *c 2 to 7 mm (0.0787 to 0.276 in.) - - - Connect the No. 3 inverter cooling hose to the radiator assembly (for inverter coolant) and slide the clip to secure it.NOTE:
- To prevent foreign matter from entering the radiator assembly (for inverter coolant) and inverter cooling system, do not remove the pieces of cloth from the pipe and disconnected hose until installation.
- Make sure to align the alignment mark of the hose with the rib of the radiator assembly (for inverter coolant).
- Do not apply excessive force to the No. 3 inverter cooling hose.
- Connect the No. 3 inverter cooling hose to the radiator assembly (for inverter coolant) and slide the clip to secure it.
- INSTALL NO. 1 RADIATOR AIR GUIDE LH
- INSTALL THERMISTOR ASSEMBLY
Refer to INSTALLATION [11/2021 - ]
- INSTALL FRONT RADIATOR SIDE AIR GUIDE PLATE LH
Refer to PROCEDURE - Step 6
- INSTALL FRONT RADIATOR SIDE AIR GUIDE PLATE RH
Refer to PROCEDURE - Step 7
- INSTALL NO. 3 RADIATOR TO SUPPORT SEAL
Refer to PROCEDURE - Step 8
- INSTALL NO. 2 RADIATOR TO SUPPORT SEAL
Refer to PROCEDURE - Step 9
- INSTALL HOOD LOCK ASSEMBLY WITH COURTESY LIGHT SWITCH
Refer to PROCEDURE - Step 4 - INSTALL HOOD LOCK ASSEMBLY LH
Refer to PROCEDURE - Step 5 - INSTALL HOOD LOCK CONTROL JUNCTION ASSEMBLY
Refer to PROCEDURE - Step 6
- CONNECT HOOD LOCK CONTROL CABLE AND LEVER SET
Refer to PROCEDURE - Step 7
- INSTALL HOOD LOCK CONTROL COVER
Refer to PROCEDURE - Step 8
- INSTALL HOOD SUPPORT TENSION SPRING
- INSTALL INLET AIR CLEANER ASSEMBLY
Refer to PROCEDURE - Step 7 - INSTALL HEADLIGHT ASSEMBLY LH
for LED Type Turn Signal Light: Refer to INSTALLATION [11/2021 - ]
for Bulb Type Turn Signal Light: Refer to INSTALLATION [11/2021 - ]
- INSTALL HEADLIGHT ASSEMBLY RH
- INSTALL FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY
Refer to PROCEDURE - Step 7
- INSTALL FRONT NO. 2 BUMPER ENERGY ABSORBER
- INSTALL FRONT BUMPER ASSEMBLY
for Sport Package: Refer to INSTALLATION [11/2021 - ]
except Sport Package: Refer to INSTALLATION [11/2021 - ]
- ADD COOLANT (for Inverter)
Refer to PROCEDURE - Step 2
- INSPECT FOR COOLANT LEAK (for Inverter)
Refer to PROCEDURE - Step 1
- ADJUST HOOD SUB-ASSEMBLY
Refer to ADJUSTMENT [11/2021 - ]
- INSTALL NO. 2 ENGINE UNDER COVER ASSEMBLY
Refer to PROCEDURE - Step 63
- INSTALL NO. 1 ENGINE UNDER COVER
Refer to PROCEDURE - Step 64
- INSTALL FRONT FENDER FRONT SPLASH SHIELD RH
- INSTALL FRONT FENDER FRONT SPLASH SHIELD LH
