COMPONENTS (INSTALLATION)

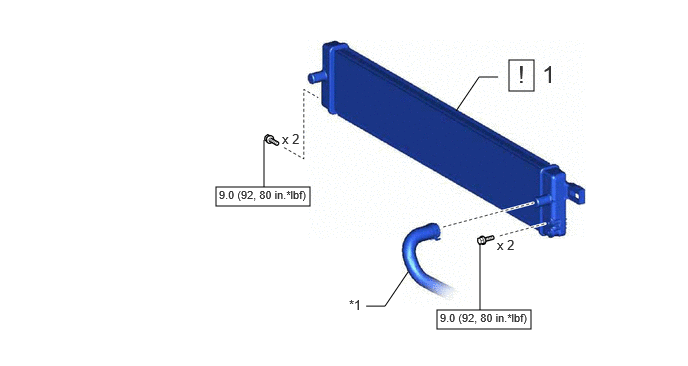

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | RADIATOR ASSEMBLY | G9010A | See step 1 | - | - |
| *1 | NO. 4 INVERTER COOLING HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

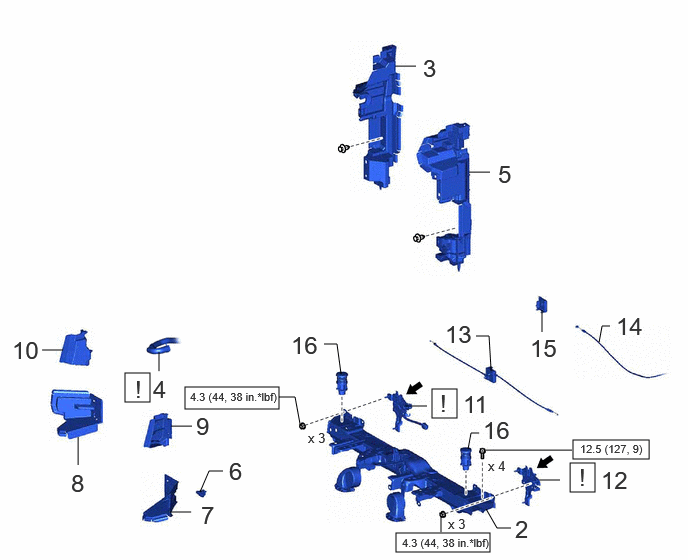

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 2 | UPPER RADIATOR SUPPORT SUB-ASSEMBLY | 53205 | - | - | - |
| 3 | NO. 1 RADIATOR AIR GUIDE RH | 16593B | - | - | - |
| 4 | NO. 3 INVERTER COOLING HOSE | G9227A | See step 4 | - | - |
| 5 | NO. 1 RADIATOR AIR GUIDE LH | 16595B | - | - | - |
| 6 | THERMISTOR ASSEMBLY | 88790B | - | - | - |
| 7 | FRONT RADIATOR SIDE AIR GUIDE PLATE LH | 16695A | - | - | - |
| 8 | FRONT RADIATOR SIDE AIR GUIDE PLATE RH | 16691A | - | - | - |
| 9 | NO. 3 RADIATOR TO SUPPORT SEAL | 16563D | - | - | - |
| 10 | NO. 2 RADIATOR TO SUPPORT SEAL | 16562M | - | - | - |
| 11 | HOOD LOCK ASSEMBLY WITH COURTESY LIGHT SWITCH | 53510H | See step 11 | - | - |
| 12 | HOOD LOCK ASSEMBLY LH | 53520B | See step 12 | - | - |
| 13 | HOOD LOCK CONTROL JUNCTION ASSEMBLY | 53640 | - | - | - |
| 14 | HOOD LOCK CONTROL CABLE AND LEVER SET | 53630D | - | - | - |
| 15 | HOOD LOCK CONTROL COVER | 53641A | - | - | - |
| 16 | HOOD SUPPORT TENSION SPRING | 53430A | - | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | MP grease |

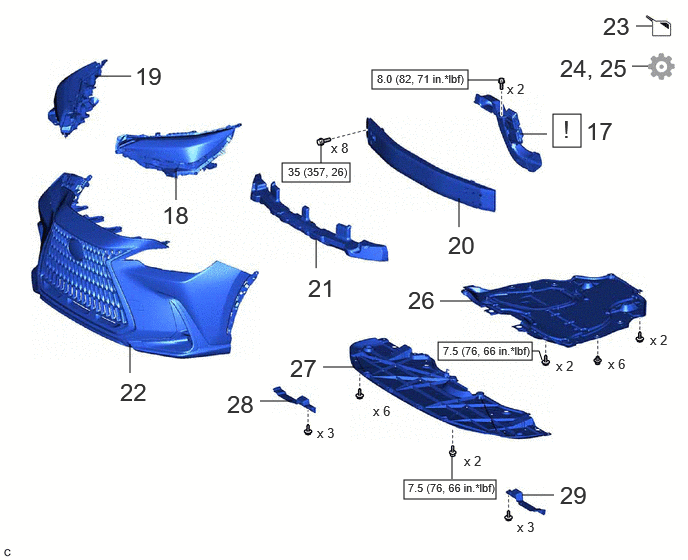

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 17 | INLET AIR CLEANER ASSEMBLY | 17750A | See step 17 | - | - |
| 18 | HEADLIGHT ASSEMBLY LH | - | - | - | - |
| 19 | HEADLIGHT ASSEMBLY RH | - | - | - | - |
| 20 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY | 52021 | - | - | - |
| 21 | FRONT NO. 2 BUMPER ENERGY ABSORBER | 52614 | - | - | - |
| 22 | FRONT BUMPER ASSEMBLY | - | - | - | - |
| 23 | ADD COOLANT (for Inverter) | - | - | See step 23 | - |
| 24 | INSPECT FOR COOLANT LEAK (for Inverter) | - | - | - | See step 24 |
| 25 | ADJUST HOOD SUB-ASSEMBLY | 53301 | - | - | See step 25 |
| 26 | NO. 2 ENGINE UNDER COVER ASSEMBLY | 51420 | - | - | - |
| 27 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 28 | FRONT FENDER FRONT SPLASH SHIELD RH | 53895B | - | - | - |
| 29 | FRONT FENDER FRONT SPLASH SHIELD LH | 53896B | - | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
