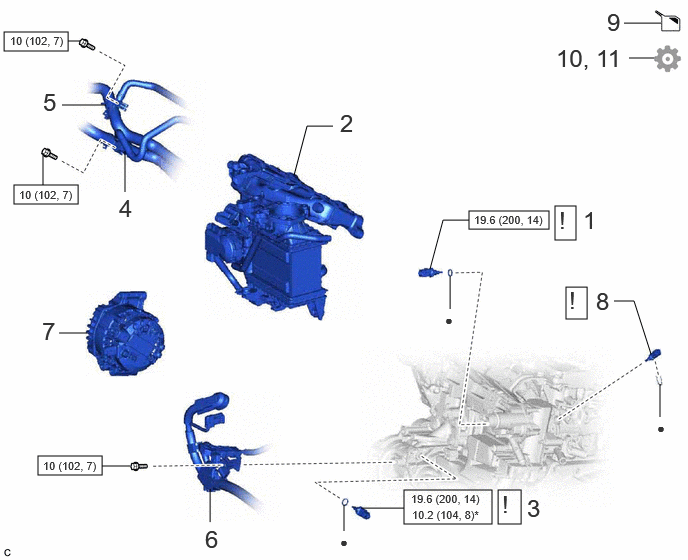

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | ENGINE COOLANT TEMPERATURE SENSOR (for Cylinder Head Side) | 89422 | See step 1 | - | - |
| 2 | INTAKE MANIFOLD WITH INTERCOOLER ASSEMBLY | - | - | - | - |
| 3 | ENGINE COOLANT TEMPERATURE SENSOR (for Water Inlet Housing Side) | 89422 | See step 3 | - | - |
| 4 | NO. 1 INTERCOOLER COOLING WATER PIPE | 16515A | - | - | - |
| 5 | NO. 2 INTERCOOLER COOLING WATER PIPE | 16516A | - | - | - |
| 6 | WIRE HARNESS | - | - | - | - |
| 7 | GENERATOR ASSEMBLY | 27060 | - | - | - |
| 8 | ENGINE COOLANT TEMPERATURE SENSOR (for Outlet Side) | 89422A | See step 8 | - | - |
| 9 | ADD ENGINE COOLANT | - | - | See step 9 | - |
| 10 | PERFORM INITIALIZATION | - | - | - | See step 10 |
| 11 | INITIALIZATION AFTER RECONNECTING BATTERY TERMINAL | - | - | - | See step 11 |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with a ball joint lock nut wrench | |
| • | Non-reusable part | - | - |
