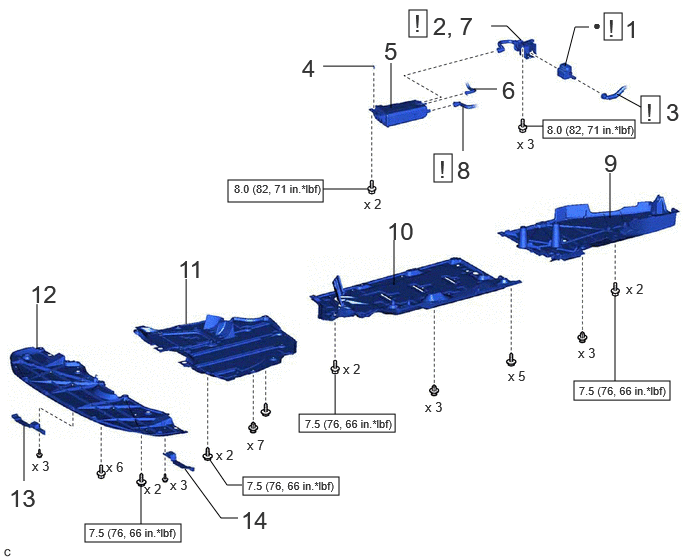

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | LEAK DETECTION PUMP SUB-ASSEMBLY | 77740R | See step 1 | - | - |
| 2 | NO. 2 CHARCOAL CANISTER ASSEMBLY | 77730C | - | - | - |
| 3 | NO. 7 FUEL TANK BREATHER TUBE | 77227B | See step 3 | - | - |
| 4 | CHARCOAL CANISTER OUTLET GUIDE | 77775 | - | - | - |
| 5 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | 77740 | - | - | - |
| 6 | FUEL EMISSION HOSE | 77249 | - | - | - |
| 7 | FUEL TANK VENT HOSE SUB-ASSEMBLY (NO. 2 CHARCOAL CANISTER ASSEMBLY) | 77404A | See step 7 | - | - |
| 8 | FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | See step 8 | - | - |
| 9 | NO. 2 FLOOR UNDER COVER | 58399D | - | - | - |
| 10 | FRONT FLOOR COVER LH | 58166A | - | - | - |
| 11 | NO. 2 ENGINE UNDER COVER ASSEMBLY | 51420 | - | - | - |
| 12 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 13 | FRONT FENDER FRONT SPLASH SHIELD RH | 53895B | - | - | - |
| 14 | FRONT FENDER FRONT SPLASH SHIELD LH | 53896B | - | - | - |
