COMPONENTS (INSTALLATION)

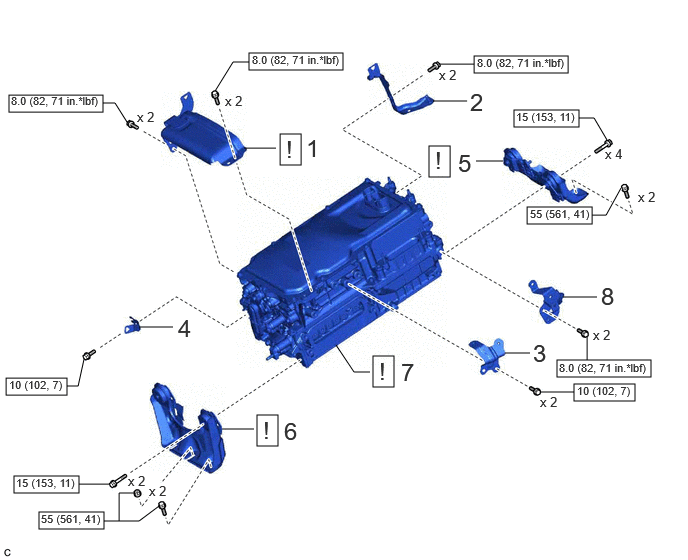

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | HYBRID INVERTER PROTECTOR ASSEMBLY | G92D0 | See step 1 | - | - |
| 2 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 3 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 4 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 5 | NO. 2 INVERTER BRACKET | G9215 | See step 5 | - | - |
| 6 | NO. 1 INVERTER BRACKET | G9214 | See step 6 | - | - |
| 7 | INVERTER WITH CONVERTER ASSEMBLY | G92A0 | See step 7 | - | - |
| 8 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

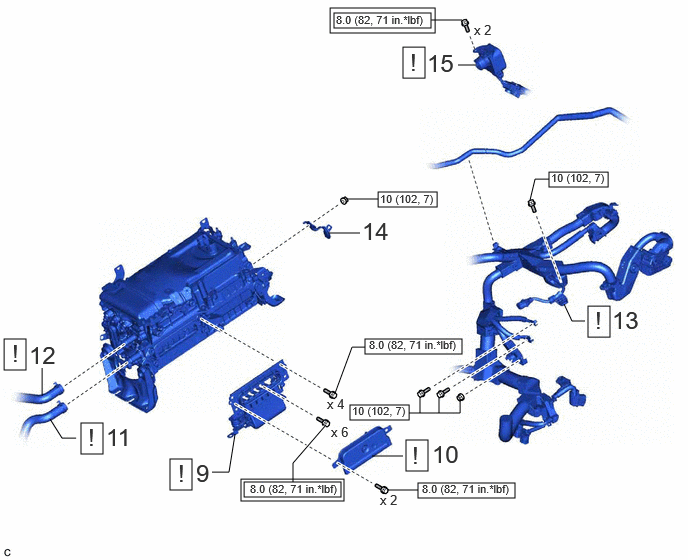

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 9 | MOTOR CABLE | G1148 | See step 9 | - | - |
| 10 | UPPER INVERTER COVER SUB-ASSEMBLY | G9022A | See step 10 | - | - |
| 11 | NO. 4 INVERTER COOLING HOSE | G9228A | See step 11 | - | - |
| 12 | NO. 1 INVERTER COOLING HOSE | G9225K | See step 12 | - | - |
| 13 | ENGINE WIRE | 82121 | See step 13 | - | - |
| 14 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 15 | HV AIR CONDITIONING WIRE | 821H2 | See step 15 | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

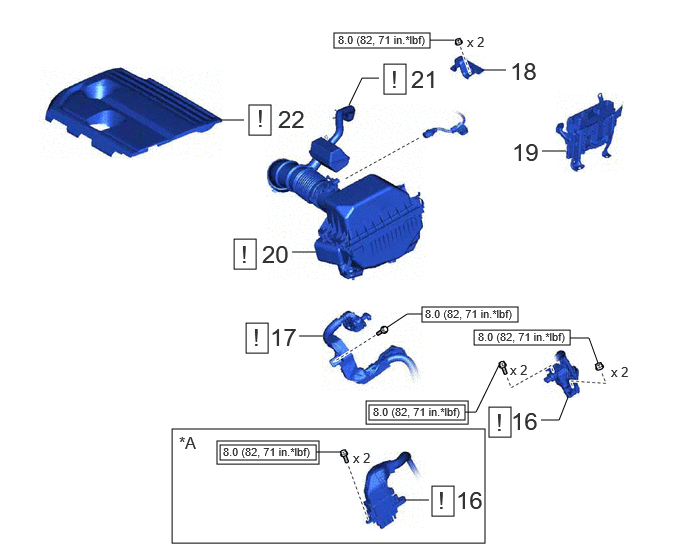

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 16 | FLOOR UNDER WIRE | 821H1 | See step 16 | - | - |
| 17 | ENGINE ROOM MAIN WIRE | 82111 | See step 17 | - | - |
| 18 | NO. 2 INVERTER PROTECTOR | G921F | - | - | - |
| 19 | ECM | 89661 | - | - | - |
| 20 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | - | See step 20 | - | - |
| 21 | NO. 2 VENTILATION HOSE | 12262 | See step 21 | - | - |
| 22 | NO. 1 ENGINE COVER SUB-ASSEMBLY | 12601B | See step 22 | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

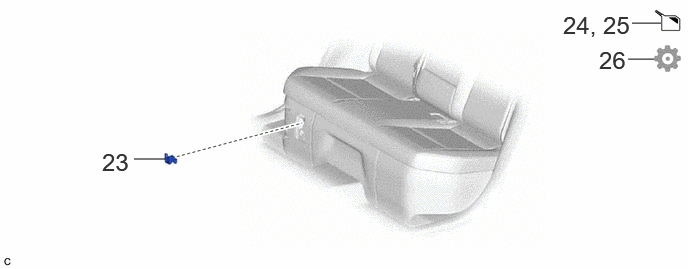

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 23 | SERVICE PLUG GRIP | G3834 | - | - | - |
| 24 | ADD COOLANT (for Inverter) | - | - | See step 24 | - |
| 25 | INSPECT FOR COOLANT LEAK (for Inverter) | - | - | See step 25 | - |
| 26 | PERFORM INITIALIZATION | - | - | - | See step 26 |
