COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 1 HV BATTERY INTAKE FILTER | G92DH | See step 1 | - | - |
| 2 | HV BATTERY | G9510 | See step 2 | - | - |
| 3 | CONNECT FLOOR WIRE | 82161 | See step 3 | - | - |
| 4 | NO. 4 HV BATTERY PROTECTOR | G92PF | See step 4 | - | - |
| 5 | CONNECT FLOOR WIRE | 82161 | See step 5 | - | - |
| 6 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY | 899A0A | See step 6 | - | - |
| 7 | HYBRID BATTERY HOSE ASSEMBLY | G9290A | - | - | - |
| 8 | CONNECT FLOOR WIRE | 82161 | See step 8 | - | - |
| 9 | FLOOR UNDER WIRE | 821H1 | See step 9 | - | - |
| 10 | NO. 1 HV BATTERY COVER PANEL RH | G92N4A | See step 10 | - | - |
| 11 | BATTERY COOLING BLOWER ASSEMBLY | G9230 | - | - | - |
| *1 | BATTERY COVER LOCK STRIKER | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

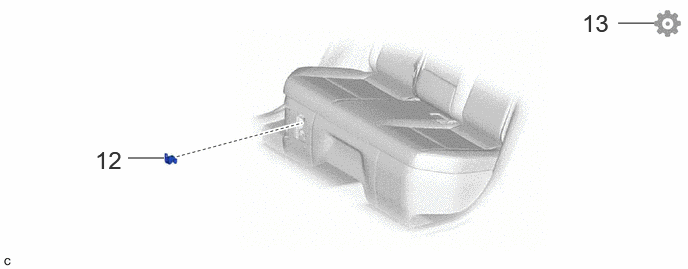

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 12 | SERVICE PLUG GRIP | G3834 | - | - | - |
| 13 | PERFORM INITIALIZATION | - | - | - | See step 13 |
