COMPONENTS (INSTALLATION)

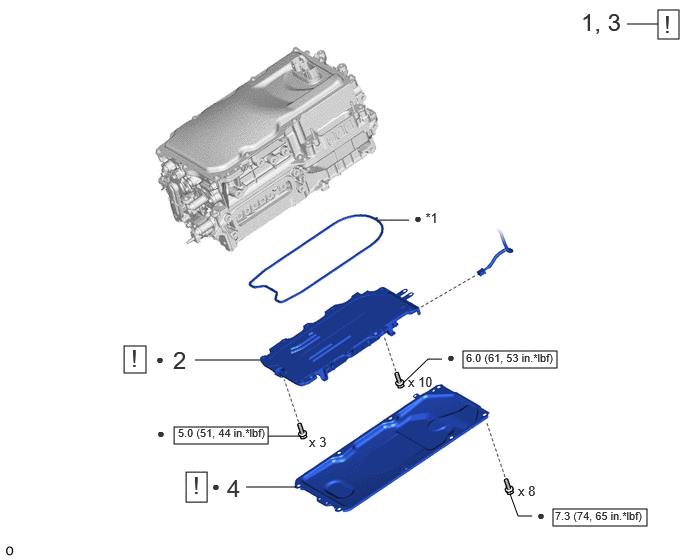

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | HOW TO PREVENT STATIC ELECTRICITY | - | See step 1 | - | - |
| 2 | HV CONVERTER KIT | - | See step 2 | - | - |
| 3 | CHECK FOR AIR LEAK | - | See step 3 | - | - |
| 4 | CONVERTER COVER | - | See step 4 | - | - |
| *1 | O-RING | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non - reusable part |

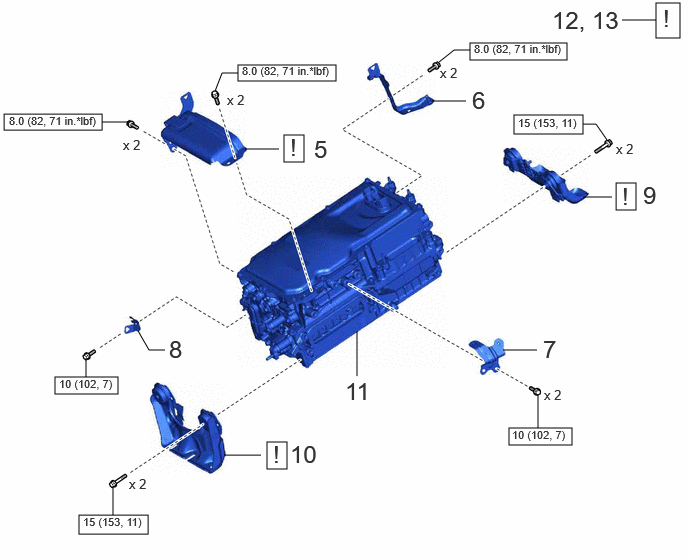

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 5 | HYBRID INVERTER PROTECTOR ASSEMBLY | G92D0 | - | - | |
| 6 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 7 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 8 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 9 | NO. 2 INVERTER BRACKET | G9215 | - | - | |
| 10 | NO. 1 INVERTER BRACKET | G9214 | - | - | |
| 11 | INVERTER WITH CONVERTER ASSEMBLY | G92A0 | - | - | - |
| 12 | INSPECT FOR COOLANT LEAK | - | - | - | |
| 13 | OPERATION CHECK | - | - | - | |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
NOTE:
Do not cross-thread the bolts when installing them.
