COMPONENTS (INSTALLATION)

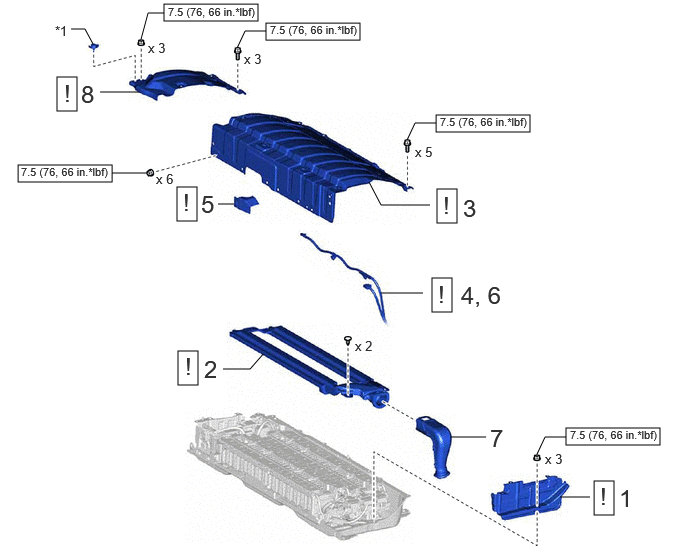

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | BATTERY ECU ASSEMBLY | 89890A | See step 1 | - | - |
| 2 | NO. 1 HV BATTERY HOSE | G929A | See step 2 | - | - |
| 3 | UPPER HV BATTERY COVER SUB-ASSEMBLY | - | See step 3 | - | - |
| 4 | CONNECT FLOOR WIRE | 82161 | See step 4 | - | - |
| 5 | NO. 4 HV BATTERY PROTECTOR | G92PF | See step 5 | - | - |
| 6 | CONNECT FLOOR WIRE | 82161 | See step 6 | - | - |
| 7 | HYBRID BATTERY HOSE ASSEMBLY | G9290A | - | - | - |
| 8 | NO. 1 HV BATTERY COVER PANEL RH | G92N4A | See step 8 | - | - |
| *1 | BATTERY COVER LOCK STRIKER | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

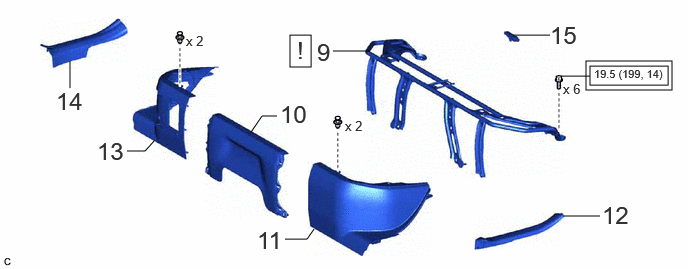

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 9 | REAR SEAT CUSHION LEG SUB-ASSEMBLY | 71033 | See step 9 | - | - |
| 10 | NO. 1 BATTERY SERVICE COVER BOARD | 58464D | - | - | - |
| 11 | NO. 3 BATTERY SERVICE COVER BOARD | 58467J | - | - | - |
| 12 | REAR DOOR SCUFF PLATE LH | 67918A | - | - | - |
| 13 | NO. 2 BATTERY SERVICE COVER BOARD | 58466K | - | - | - |
| 14 | REAR DOOR SCUFF PLATE RH | 67917A | - | - | - |
| 15 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY | 899A0B | - | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

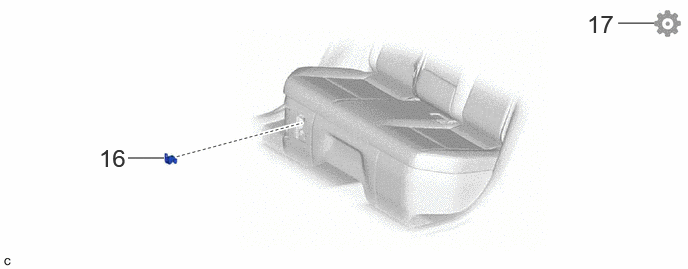

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 16 | SERVICE PLUG GRIP | G3834 | - | - | - |
| 17 | PERFORM INITIALIZATION | - | - | - | - |
