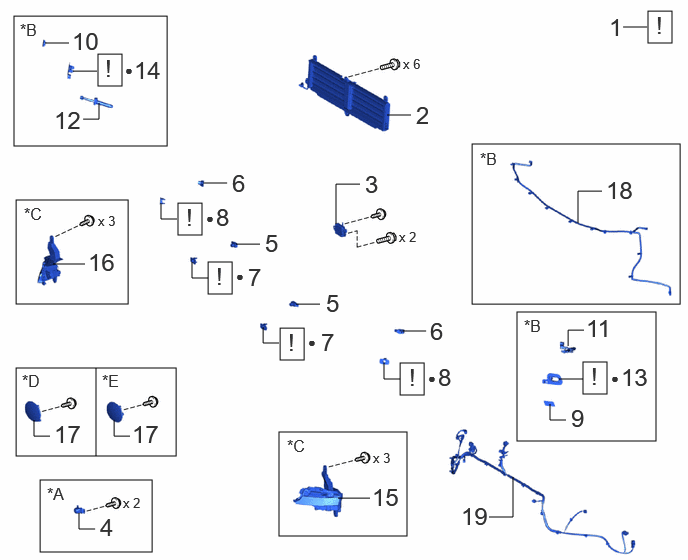

COMPONENTS (DISASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | PRECAUTION | - | See step 1 | - | - |
| 2 | RADIATOR SHUTTER ASSEMBLY | 53180E | - | - | - |
| 3 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | 88211B | - | - | - |
| 4 | FRONT TELEVISION CAMERA ASSEMBLY | 86790B | - | - | - |
| 5 | FRONT CENTER ULTRASONIC SENSOR | 89341L | - | - | - |
| 6 | FRONT CORNER ULTRASONIC SENSOR | 89341K | - | - | - |
| 7 | FRONT CENTER ULTRASONIC SENSOR RETAINER | 89C48E | See step 7 | - | - |
| 8 | FRONT CORNER ULTRASONIC SENSOR RETAINER | 89C48D | See step 7 | - | - |
| 9 | HEADLIGHT WASHER COVER LH | 85354 | - | - | - |
| 10 | HEADLIGHT WASHER COVER RH | 85353 | - | - | - |
| 11 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY LH | 85208A | - | - | - |
| 12 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY RH | 85207A | - | - | - |
| 13 | NO. 2 WASHER BRACKET | 85362 | See step 13 | - | - |
| 14 | WASHER BRACKET | 85361C | See step 13 | - | - |
| 15 | FOG LIGHT ASSEMBLY LH | 81220 | - | - | - |
| 16 | FOG LIGHT ASSEMBLY RH | 81210A | - | - | - |
| 17 | RADIATOR GRILLE (OR FRONT PANEL) EMBLEM | 75311 | - | - | - |
| 18 | HEADLIGHT CLEANER HOSE ASSEMBLY | - | - | - | - |
| 19 | NO. 4 ENGINE ROOM WIRE | 82114 | - | - | - |
| *A | w/ Panoramic View Monitor System | *B | w/ Headlight Cleaner System |
| *C | w/ Fog Light | *D | w/ Heater |
| *E | w/o Heater | - | - |
| • | Non-reusable part | - | - |

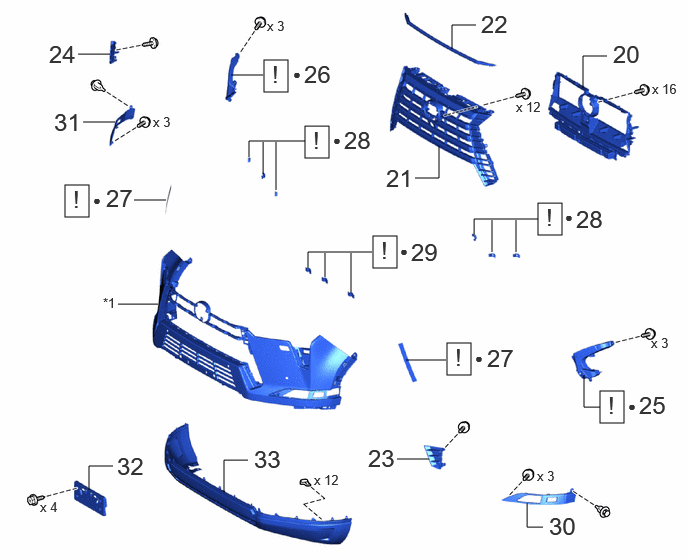

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 20 | FRONT ENERGY ABSORBER MOUNTING PLATE | 52143E | - | - | - |
| 21 | RADIATOR GRILLE SUB-ASSEMBLY | 53101 | - | - | - |
| 22 | RADIATOR GRILLE PROTECTOR | 53119B | - | - | - |
| 23 | RADIATOR SIDE GRILLE LH | 53113F | - | - | - |
| 24 | RADIATOR SIDE GRILLE RH | 53112H | - | - | - |
| 25 | FRONT BUMPER REINFORCEMENT EXTENSION LH | 52126B | See step 25 | - | - |
| 26 | FRONT BUMPER REINFORCEMENT EXTENSION RH | 52125B | See step 25 | - | - |
| 27 | NO. 1 MOULDING TAPE | 75895K | See step 27 | - | - |
| 28 | ULTRASONIC SENSOR CLIP | - | See step 28 | - | - |
| 29 | FRONT BUMPER RETAINER | 52116B | See step 29 | - | - |
| 30 | FOG LIGHT COVER LH | 81482C | - | - | - |
| 31 | FOG LIGHT COVER RH | 81481E | - | - | - |
| 32 | FRONT BUMPER EXTENSION MOUNTING BRACKET | 52114A | - | - | - |
| 33 | FRONT BUMPER SUB-ASSEMBLY | 52101C | - | - | - |
| *1 | FRONT BUMPER COVER | - | - |
| • | Non-reusable part | - | - |

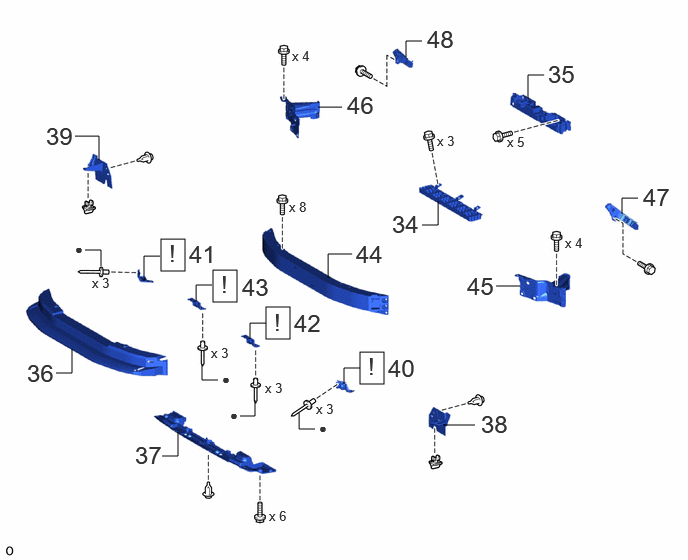

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 34 | FRONT BUMPER ENERGY ABSORBER | 52611 | - | - | - |
| 35 | FRONT BUMPER UPPER CENTER RETAINER | 52521 | - | - | - |
| 36 | FRONT BUMPER LOWER ABSORBER | 52618 | - | - | - |
| 37 | FRONT BUMPER GUARD BASE COVER | 52437B | - | - | - |
| 38 | FRONT WHEEL NO. 4 OPENING EXTENSION PAD | 53854 | - | - | - |
| 39 | FRONT WHEEL NO. 3 OPENING EXTENSION PAD | 53853D | - | - | - |
| 40 | FRONT BUMPER NO. 2 RETAINER BRACKET | 52534 | See step 40 | - | - |
| 41 | FRONT BUMPER NO. 1 RETAINER BRACKET | 52533 | See step 40 | - | - |
| 42 | FRONT BUMPER MOUNTING BRACKET LH | 52148E | See step 42 | - | - |
| 43 | FRONT BUMPER MOUNTING BRACKET RH | 52147E | See step 42 | - | - |
| 44 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY | 52021 | - | - | - |
| 45 | FRONT BUMPER ARM SUB-ASSEMBLY LH | 52012A | - | - | - |
| 46 | FRONT BUMPER ARM SUB-ASSEMBLY RH | 52011A | - | - | - |
| 47 | FRONT BUMPER SIDE SUPPORT LH | 52116A | - | - | - |
| 48 | FRONT BUMPER SIDE SUPPORT RH | 52115A | - | - | - |
| • | Non-reusable part | - | - |
