Caution / Notice / Hint
NOTE:
After replacing the combination meter assembly, make sure to perform update ECU security key.
HINT:
A bolt without a torque specification is shown in the standard bolt chart.

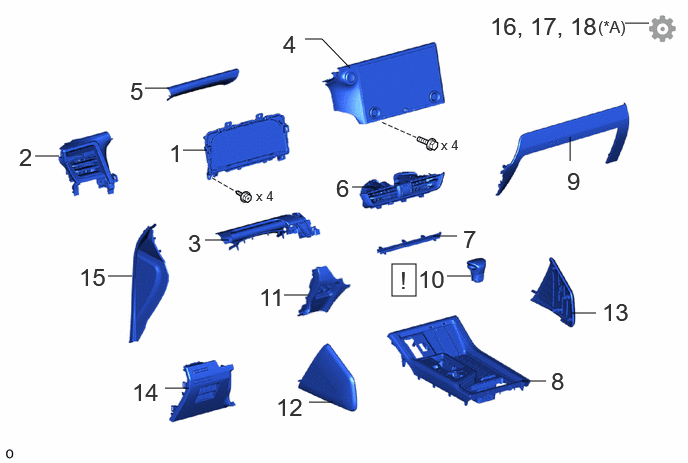

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | COMBINATION METER ASSEMBLY | 83100 | - | - | - |
| 2 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY | 55650 | |||
| 3 | INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | 5404D | - | - | - |
| 4 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET | - | - | - | - |
| 5 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY | 55410C | - | - | - |
| 6 | NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY | 55670 | - | - | - |
| 7 | CENTER INSTRUMENT CLUSTER FINISH PANEL | 55412D | - | - | - |
| 8 | UPPER CONSOLE PANEL SUB-ASSEMBLY | 58804A | - | - | - |
| 9 | LOWER INSTRUMENT PANEL SUB-ASSEMBLY | 55303B | - | - | - |
| 10 | SHIFT LEVER KNOB SUB-ASSEMBLY | 33504F | See step 10 | - | - |
| 11 | LOWER INSTRUMENT PANEL | 55312 | - | - | - |
| 12 | NO. 1 INSTRUMENT PANEL FINISH PANEL CUSHION | 55448D | - | - | - |
| 13 | NO. 2 INSTRUMENT PANEL FINISH PANEL CUSHION | 55449F | - | - | - |
| 14 | LOWER INSTRUMENT PANEL FINISH PANEL | 55432B | - | - | - |
| 15 | INSTRUMENT SIDE PANEL LH | 55318C | - | - | - |
| 16 | UPDATE ECU SECURITY KEY | - | - | - | See step 16 |
| 17 | PERFORM REGISTRATION | - | - | - | See step 17 |
| 18 | CUSTOMIZE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM | - | - | - | See step 18 |
| *A | for Power Tilt and Power Telescopic Steering Column | - | - |
