Caution / Notice / Hint
HINT:
- Use the same procedure for the RH and LH side.
- The following procedure is for the LH side.

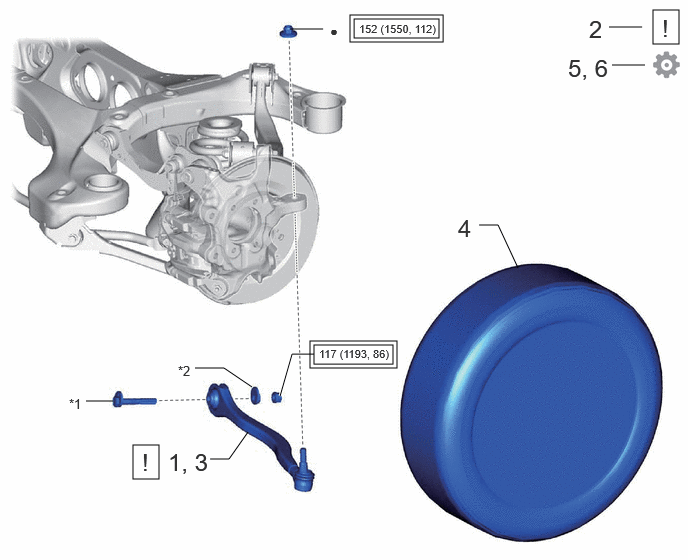

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | TEMPORARILY INSTALL TOE CONTROL LINK SUB-ASSEMBLY | 48706B | See step 1 | - | - |
| 2 | STABILIZE SUSPENSION | - | See step 2 | - | - |
| 3 | INSTALL TOE CONTROL LINK SUB-ASSEMBLY | 48706B | See step 3 | - | - |
| 4 | REAR WHEEL | - | - | - | - |
| 5 | INSPECT AND ADJUST REAR WHEEL ALIGNMENT | - | - | - | See step 5 |
| 6 | PERFORM INITIALIZATION | - | - | - | See step 6 |
| *1 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY | *2 | REAR NO. 2 SUSPENSION TOE ADJUST PLATE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
