Removal [08/2023 - ]: Procedure
- REMOVE REAR DOOR WINDOW FRAME MOULDING SUB-ASSEMBLY
Refer to PROCEDURE - Step 3 - REMOVE REAR DOOR ARMREST COVER
Refer to PROCEDURE - Step 4
- REMOVE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH REAR DOOR ARMREST BASE PANEL
Refer to PROCEDURE - Step 5 - REMOVE COURTESY LIGHT ASSEMBLY
Refer to PROCEDURE - Step 1 - REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY
Refer to PROCEDURE - Step 7 - REMOVE WIRE HARNESS SERVICE HOLE COVER BRACKET
Refer to PROCEDURE - Step 18
- REMOVE BLE DOOR DIGITAL KEY RECEIVER ASSEMBLY (for Rear Door) NOTE:
Be careful when removing the digital key receiver. If the digital key receiver is dropped, replace it with a new one.

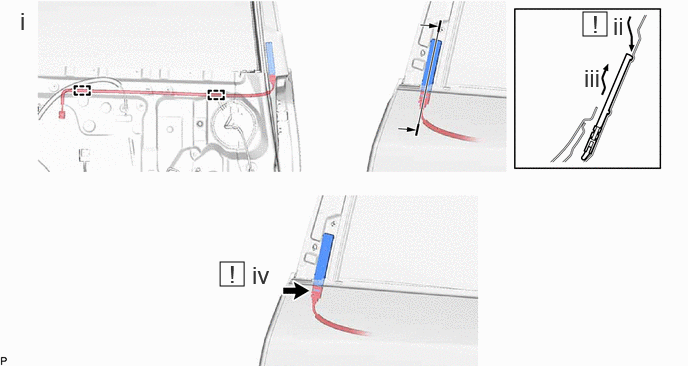

- Disengage the 2 clamps.
- Peel off the BLE door digital key receiver assembly (for rear door) using a moulding remover E or equivalent.
- Pull up the BLE door digital key receiver assembly (for rear door).
- Disconnect the connector to remove the BLE door digital key receiver assembly (for rear door).NOTE:
Prevent the detached wire harness from falling into the door panel.
