Removal [08/2023 - ]: Procedure
- PRECAUTION NOTE:
After turning the ignition switch off, waiting time may be required before disconnecting the cable from the negative (-) auxiliary battery terminal.
- REMOVE BATTERY SERVICE COVER PLATE (except Gasoline Model)
- for T24A-FTS 1Motor-HEV Model:
Refer to PROCEDURE - Step 2
- for A25A-FXS:
Refer to PROCEDURE - Step 2
- for T24A-FTS 1Motor-HEV Model:
- DISCONNECT CABLE FROM NEGATIVE AUXILIARY BATTERY TERMINAL
- for T24A-FTS Gasoline Model:
Refer to PROCEDURE - Step 2
- for T24A-FTS 1Motor-HEV Model:
Refer to PROCEDURE - Step 3
- for A25A-FXS:
Refer to PROCEDURE - Step 3
- for T24A-FTS Gasoline Model:
- REMOVE REAR DOOR ARMREST COVER
Refer to PROCEDURE - Step 4
- REMOVE REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH REAR DOOR ARMREST BASE PANEL
Refer to PROCEDURE - Step 5 - REMOVE COURTESY LIGHT ASSEMBLY
Refer to PROCEDURE - Step 1 - REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY
Refer to PROCEDURE - Step 7 - REMOVE REAR DOOR INNER GLASS WEATHERSTRIP
Refer to PROCEDURE - Step 15 - REMOVE REAR DOOR SERVICE HOLE COVER
Refer to PROCEDURE - Step 14
- REMOVE REAR DOOR GLASS RUN
Refer to PROCEDURE - Step 20
- REMOVE REAR DOOR WINDOW GUIDE SUB-ASSEMBLY WITH REAR DOOR REAR GUIDE SEAL
Refer to PROCEDURE - Step 22 - REMOVE HOLE PLUG
Refer to PROCEDURE - Step 34
- REMOVE REAR DOOR GLASS SUB-ASSEMBLY
Refer to PROCEDURE - Step 25 - REMOVE REAR DOOR LOCK WITH MOTOR ASSEMBLY WITH COVER

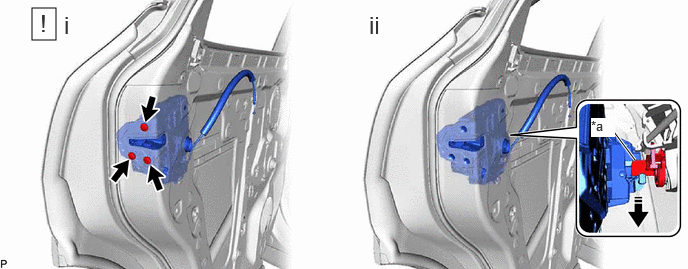

*a Release Plate - - Remove in this Direction - - - Using a T30 "TORX" socket wrench, remove the 3 screws.
- Move the rear door lock with motor assembly downward to disconnect it from the release plate of the rear door outside handle frame sub-assembly, and remove the rear door lock with motor assembly.

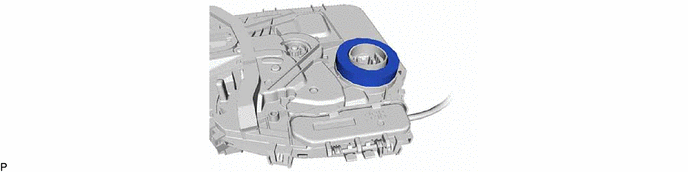

- REMOVE DOOR LOCK WIRING HARNESS SEAL
HINT:
When reusing the rear door lock with motor assembly.

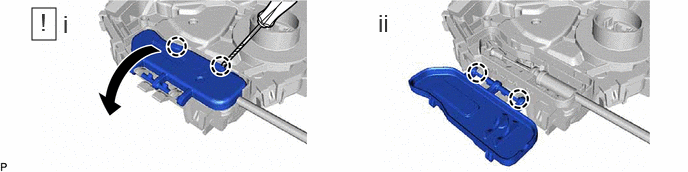

- REMOVE REAR DOOR LOCK COVER SUB-ASSEMBLY

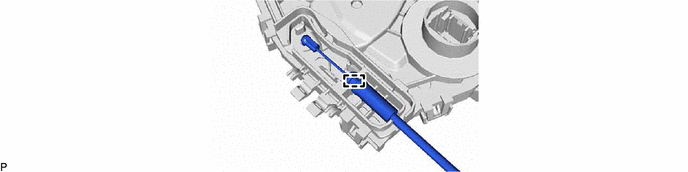

- REMOVE REAR DOOR LOCK OPEN LEVER REMOTE CONTROL CABLE
