System Description [11/2017 - 03/2019]
- OUTLINE OF COMBINATION METER ASSEMBLY
- for NORMAL, ECO Mode

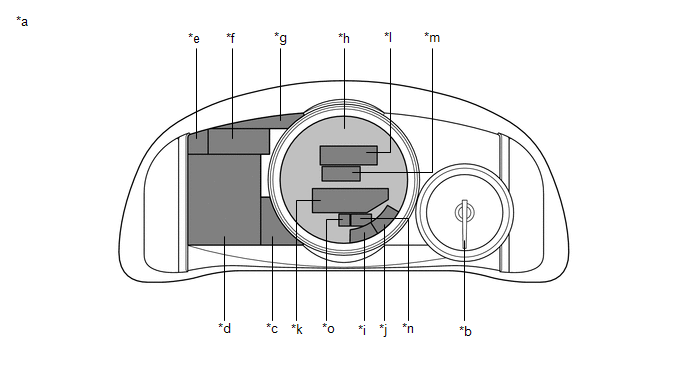

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area L *o Display Area P - - - for SPORT S Mode

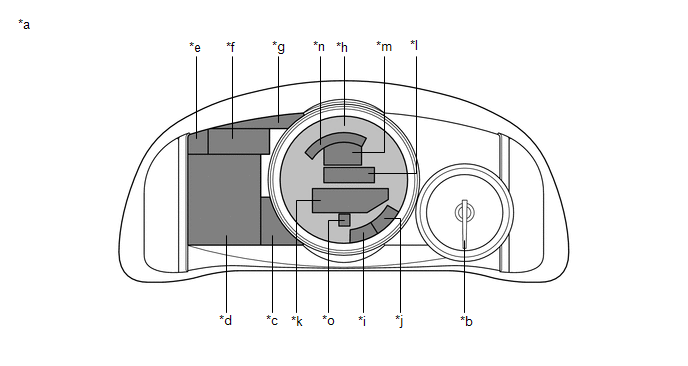

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area M *o Display Area P - - - for SPORT S+ Mode

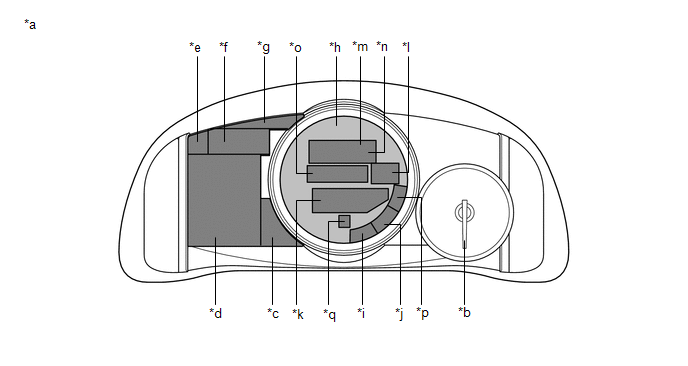

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area M *o Display Area N *p Display Area O *q Display Area P - -
- for NORMAL, ECO Mode
- INPUT AND OUTPUT SIGNALS OF COMBINATION METER ASSEMBLY
- Meter or Gauge
Item Condition Input/Output Communication line Signal Component Display Area Speedometer Gauge Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) J*2 Displayed - Input Direct line Vehicle speed pulse input signal Output CAN Vehicle speed signal (meter to other) Related ECUs Speed tolerance A signal - Driving support ECU assembly
- Forward recognition camera
Speed tolerance B signal Direct line Vehicle speed pulse output signal Related ECUs Tachometer Displayed Input CAN Engine RPM data signal ECM F Red zone RPM signal Fuel receiver gauge Displayed Input CAN Fuel consumption signal ECM D Engine RPM data signal Starter signal Shift position P signal Shift position R signal Shift position N signal Shift position D signal Mode indicator signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Fuel level signal - Fuel sender gauge assembly
- No. 2 fuel sender gauge assembly
Output CAN Fuel gauge state signal - DCM (Telematics transceiver)*1
- Radio receiver assembly
Fuel gauge initial signal Fuel direct data signal DCM (Telematics transceiver)*1 Fuel initial signal Fuel average signal Fuel consumption scale signal Radio receiver assembly Fuel level in main tank signal ECM Engine coolant temperature receiver gauge Displayed Input CAN Engine coolant temperature signal ECM D, N Engine oil temperature receiver gauge Displayed Input CAN Starter signal ECM D, N Direct line Engine oil temperature signal Oil temperature sensor - *1: w/ Manual (SOS) Switch
- *2: for Digital Speedometer
- Warning or Indicator
Item Condition Input/Output Communication line Signal Component Master warning light Comes on/Blinks Input CAN/Direct line Each warning signal Related ECUs Door open warning light Comes on Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Luggage courtesy switch signal Brake warning light Comes on Input CAN Brake warning light control flag signal Brake actuator assembly (Skid control ECU) Direct line Brake fluid level warning switch signal Brake master cylinder reservoir assembly (Brake fluid level warning switch) Driver or front passenger seat belt warning light Comes on/Blinks Input CAN Driver seat belt buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift position P signal ECM Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) CAN Front passenger seat occupant detection status signal Airbag sensor assembly Front passenger seat belt buckle switch detection status signal SRS warning light Comes on Input CAN Airbag warning light control request signal Airbag sensor assembly Test mode signal ECM Charge warning light Comes on Input CAN Charge light indicator signal ECM EPS warning light Comes on/Blinks Input CAN EPS warning light request signal Power steering ECU assembly Parking brake warning light Comes on Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) MIL (Check engine warning light) Comes on/Blinks Input CAN MIL request signal ECM Slip indicator light Comes on/Blinks Input CAN Slip indicator light signal Brake actuator assembly (Skid control ECU) VSC OFF indicator light Comes on Input CAN VSC OFF light signal Brake actuator assembly (Skid control ECU) TRAC OFF indicator light Comes on Input CAN TRAC OFF light signal Brake actuator assembly (Skid control ECU) ABS warning light Comes on/Blinks Input CAN ABS warning light control flag signal Brake actuator assembly (Skid control ECU) Tire pressure warning light Comes on/Blinks Input CAN TPMS warning indicator condition 1 signal Main body ECU (Multiplex network body ECU) Fuel level warning light Comes on Input Direct line Fuel level signal Fuel sender gauge assembly No. 2 fuel sender gauge assembly Headlight leveling indicator light Comes on Input CAN Starter signal ECM Headlight leveling indicator signal Headlight leveling ECU assembly*4 Headlight control ECU sub-assembly LH*2 SNOW indicator light Comes on Input CAN ETC SNOW indicator signal ECM Automatic high beam indicator light Comes on Input CAN Smart Beam indicator signal Main body ECU (Multiplex network body ECU) Cruise control indicator light (Constant speed control mode) Comes on Input CAN Following distance time signal Driving support ECU assembly Cruise control warning signal Cruise operation indicator signal Cruise control indicator light (Vehicle-to-vehicle distance control mode) Comes on Input CAN Following distance time signal Driving support ECU assembly Cruise control warning signal Cruise operation indicator signal High beam indicator light Comes on Input CAN High beam headlight request signal Main body ECU (Multiplex network body ECU) Tail indicator light*5 Comes on Input CAN Taillight request signal Main body ECU (Multiplex network body ECU) Head indicator light*6 Comes on Input CAN Low beam headlight request signal Main body ECU (Multiplex network body ECU) Turn indicator light Blinks Input Direct line LH turn signal switch signal Windshield wiper switch assembly RH turn signal switch signal Hazard warning switch signal Air conditioner control assembly (Hazard warning signal switch) CAN Hazard light activation request signal DCM (Telematics transceiver)*3 - Output CAN Turn light state signal Blind spot monitor sensor LH Driving support ECU assembly Forward recognition camera Hazard switch state signal Radio receiver assembly DCM (Telematics transceiver)*3 Brake actuator assembly (Skid control ECU) Direct line LH turn signal switch signal Each turn signal light RH turn signal switch signal Hazard warning switch signal Cruise SET indicator light Comes on Input CAN Cruise set indicator signal Driving support ECU assembly Clearance sonar indicator light*1 Comes on Input CAN CLSO main switch indicator turn ON signal Clearance warning ECU assembly Rear seat belt warning light Comes on Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Rear left seat belt buckle switch signal No. 1 rear seat inner belt assembly LH Rear right seat belt buckle switch signal Rear seat inner belt assembly - Output Direct line Rear left seat belt warning output signal Air conditioner control assembly Rear right seat belt warning output signal - *1: w/ Intuitive Parking Assist System
- *2: for Triple Beam Headlight
- *3: w/ Manual (SOS) Switch
- *4: for Single Beam Headlight
- *5: for Speedometer with Metric Units for Main Scale
- *6: for Speedometer with Imperial Units for Main Scale
- Multi-information Display
Item Condition Input/Output Communication line Signal Component Display Area Opening - - - - - B Ending - - - - - B ODO meter Displayed Input CAN Vehicle speed pulse integrated value signal Brake actuator assembly (Skid control ECU) A Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Trip switch - Output CAN Odo meter unit signal Related ECUs Odo meter signal TRIP meter Displayed Input CAN Vehicle speed pulse integrated value signal Brake actuator assembly (Skid control ECU) A Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Trip switch - Output CAN TRIP A signal DCM (Telematics transceiver)*6 TRIP B signal Drive information tab Displayed - - - - B Current fuel consumption (Bar type) Displayed Input CAN ACC switch signal Main body ECU (Multiplex network body ECU) B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Fuel consumption signal ECM Engine RPM data signal - Output Drive monitor unit signal 0 Radio receiver assembly Drive monitor display signal (Current fuel consumption) Average fuel consumption (After reset) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal Direct line Reset signal Steering pad switch assembly - Output CAN Drive monitor unit signal 6 Radio receiver assembly Drive monitor display signal (Total average fuel consumption) Average fuel consumption (After start) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal Average fuel consumption (After refuel) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal - Output Drive monitor display signal (Average fuel consumption after refuel) Radio receiver assembly Average speed (After reset) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal Direct line Reset signal Steering pad switch assembly Average speed (After start) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal - Output Drive monitor unit signal 1 Radio receiver assembly Drive monitor display signal (After start average speed) Elapsed time (After reset) Displayed Input CAN Engine RPM data signal ECM B Direct line Reset signal Steering pad switch assembly Elapsed time (After start) Displayed Input CAN Engine RPM data signal ECM B - Output Drive monitor display signal (After start driving time) Radio receiver assembly Distance (Range) Displayed Input CAN Engine type information 1 signal ECM B Engine type information 2 signal Engine type information 3 signal Engine type information 4 signal Engine RPM data signal Drivetrain information signal Fuel consumption signal Vehicle speed pulse integrated value signal Brake actuator assembly (Skid control ECU) Direct line Fuel level signal Fuel sender gauge assembly No. 2 fuel sender gauge assembly - Output CAN Drive monitor unit signal 4 Radio receiver assembly Drive monitor display signal (Drivable distance) Distance (After start) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse integrated value signal Other (Blank) - - - - - B Tire pressure Displayed Input CAN TPMS FL (ID1) tire pressure information signal Main body ECU (Multiplex network body ECU) B TPMS FR (ID2) tire pressure information signal TPMS RL (ID3) tire pressure information signal TPMS RR (ID4) tire pressure information signal TPMS SP (ID5) tire pressure information signal TPMS FL (ID1) tire indicator information 0 signal TPMS FR (ID2) tire indicator information 0 signal TPMS RL (ID3) tire indicator information 0 signal TPMS RR (ID4) tire indicator information 0 signal TPMS SP (ID5) tire indicator information 0 signal TPMS indicator number information 0 signal TPMS unit information 0 signal TPMS display request bit 0 signal TPMS variation signal Gear position Displayed Input CAN Transmission information signal ECM B Actual shift gear indicator signal Gear information signal Shift position P signal Shift position R signal Shift position N signal Shift position D signal Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal Sway warning Displayed Input CAN SWS rest advisory display signal Forward recognition camera B "F" tab Displayed - - - - B Units change Displayed - - - - B Lap timer Displayed Input Direct line Change switch signal Steering pad switch assembly B, I Lap switch signal Lap timer history Displayed Input Direct line Change switch signal Steering pad switch assembly B Torque distribution*3 Displayed Input CAN TVD vectoring torque for meter display signal Torque vectoring differential ECU assembly B, I Braking and driving force of left wheel for meter display signal Braking and driving force of right wheel for meter display signal Shift position P signal ECM Shift position R signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Change switch signal Steering pad switch assembly G-force Displayed Input CAN GL1, GX error signal Yaw rate sensor B, I GL2, GY error signal GL1, GX invalidation/validation signal GL2, GY invalidation/validation signal GL1, GX sensor signal GL2, GY sensor signal G sensor zero point un-corrected status signal Brake actuator assembly (Skid control ECU) GL1 zero point value signal GL2 zero point value signal Data continuity (valid/invalid) flag signal Steering sensor Sensor error signal Steering signal Memorized zero point value inside steering angle sensor signal Zero point memory invalid/valid inside sensor signal Event-data-recorder ENG03 signal ECM Red zone RPM signal Direct line Change switch signal Steering pad switch assembly Rear wing state Displayed Input CAN RSC control prohibition signal Spoiler control ECU assembly B RSC operating state signal - Output RSC ON/OFF switch information signal Navigation tab*2 Displayed Input CAN/Local bus Navigation signal Radio receiver assembly B Turn-by-turn Navigation*2 Displayed Input CAN/Local bus Turn-by-turn signal Radio receiver assembly B Audio tab Displayed Input CAN/Local bus Audio signal Radio receiver assembly B Phone (Received Call) Displayed Input CAN/Local bus Phone (Received call) signal Radio receiver assembly B Driving assist system information tab Displayed Input CAN ACC display ID1 signal Driving support ECU assembly B ACC display ID2 signal LDW existence flag signal Forward recognition camera Dynamic radar cruise control system information (image display) Displayed Input CAN ACC display ID1 signal Driving support ECU assembly B ACC display ID2 signal Control vehicle speed signal Control vehicle speed unit signal Lane departure alert system information (image display) Displayed Input CAN White line symbol right side signal Forward recognition camera B White line symbol left side signal Steering wheel symbol signal Message tab Displayed - - - - B Setting tab Displayed - - - - B Shift position Displayed Input CAN Shift position P signal ECM K Shift position R signal Shift position N signal Shift position D signal Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal GEAR shift indicator Displayed Input CAN Shift up signal ECM K Shift down signal STANDARD (TVD mode)*3 Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I SLALOM (TVD mode)*3 Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I TRACK (TVD mode)*3 Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I EXPERT mode Displayed Input CAN Integrated sport mode signal ECM O VSC expert mode indicator signal Brake actuator assembly (Skid control ECU) NORMAL (Driving mode) Displayed Input CAN Integrated sport mode signal ECM B, H Starter signal ECO (Driving mode) Displayed Input CAN Eco mode indicator signal ECM B, H SPORT S (Driving mode) Displayed Input CAN Integrated sport mode signal ECM B, H Starter signal SPORT S+ (Driving mode) Displayed Input CAN Integrated sport mode signal ECM B, H Starter signal AVS (TEMS) light signal Absorber control ECU CUSTOM (Driving mode) Displayed - - - - H Eco driving meter Displayed Input CAN Shift position D signal ECM F Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Eco driving indicator light Displayed Input CAN Ecology light indicator signal ECM L Lane departure alert indicator light Displayed Input CAN Indicator display signal Forward recognition camera A PCS warning light Displayed Input CAN PCS indicator display signal Driving support ECU assembly P Outside temperature Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly E Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Icy Street warning Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly E Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Vehicle speed indicator Displayed Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) J REV indicator Displayed Input CAN Engine RPM data signal ECM M Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal REV peak Displayed Input CAN Engine RPM data signal ECM F TVD Test Mode*3 Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B CDY-2 Displayed Input CAN CDY mode signal ECM B ADJUSTING FORWARD CAMERA Displayed Input CAN Camera adjustment mode text display signal Forward recognition camera B ADJUSTING FRONT RADAR BEAM Displayed Input CAN Inspection mode for ACC signal Driving support ECU assembly B ERROR ADJUSTING FRONT RADAR BEAM Displayed Input CAN FRD adjustment signal Driving support ECU assembly B ADJUSTING FRONT RADAR BEAM VERTICAL Displayed Input CAN FRD adjustment signal Driving support ECU assembly B ADJUSTING FRONT RADAR BEAM HORIZONTAL Displayed Input CAN FRD adjustment signal Driving support ECU assembly B CHECKING PCS BRAKE Displayed Input CAN Inspection mode signal Driving support ECU assembly B Headlight System Uninitialized Visit Your Dealer Displayed Input CAN LED headlight indicator signal - Headlight control ECU sub-assembly LH*9
- Headlight leveling ECU assembly*8
B BRAKE! Displayed Input CAN PCS warning message signal Driving support ECU assembly B Push and Hold Engine Switch for Emergency Stop Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Shift to N and Press Engine Switch to Restart Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Engine Stopped Shift to P Displayed Input CAN Engine RPM data signal ECM B Shift position P signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Engine Stopped Stop in a Safe Place Displayed Input CAN Engine RPM data signal ECM B Shift position P signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Dynamic radar cruise control indicator Displayed Input CAN ACC display ID 1 signal Driving support ECU assembly B ACC display ID 2 signal Control vehicle speed signal Control vehicle speed unit signal Lane departure alert warning indicator Displayed Input CAN White line symbol left side signal Forward recognition camera B White line symbol right side signal Braking Power Low Stop in a Safe Place See Owner's Service Information Displayed Input CAN Brake warning light control flag signal Brake actuator assembly (Skid control ECU) B Each door ajar Displayed Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) B Front passenger door courtesy switch signal Luggage courtesy switch signal Hood courtesy switch signal Steering wheel signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Parking Assist Malfunction Visit Your Dealer*1, *10 Displayed Input CAN - Clearance warning ECU assembly B Clearance sonar detection (image display)*1 Displayed Input CAN Clearance sonar main switch indicator turn ON signal Clearance warning ECU assembly B Cluster indicator turn ON request signal Front center area information signal Front left area information signal Front right area information signal Rear center area information signal Rear left area information signal Rear right area information signal Sensor diag request signal Parking Assist Malfunction*1 Displayed Input CAN Sensor diag request signal Clearance warning ECU assembly B Clean Parking Assist Sensor*1 Displayed Input CAN Sensor diag request signal Clearance warning ECU assembly B Mute Temporarily*1 Displayed Input CAN CSR information signal Clearance warning ECU assembly B - Output CAN Clearance sonar mute switch signal Clearance warning ECU assembly Muted Temporarily*1 Displayed Input CAN CSR information signal Clearance warning ECU assembly B Direct line Change switch signal Steering pad switch assembly Power Turned Off to Save Battery Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Shift to P Before Exiting Vehicle Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Power Steering Malfunction Steering Power Low Visit Your Dealer Displayed Input CAN Multi-information request signal Power steering ECU assembly B Steering Power Low Visit Your Dealer Displayed Input CAN Multi-information request signal Power steering ECU assembly B Power Steering Malfunction Visit Your Dealer Displayed Input CAN Multi-information request signal Power steering ECU assembly B Release Parking Brake Displayed Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) B Key Not Detected Check Key Location Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Release Accelerator Displayed Input CAN GOS multi-information request signal ECM B Slippery Road Cannot Shift to Lower Gear Displayed Input CAN Reject flag of range for low gear signal ECM B Lane Departure Alert Driver Attention Required Displayed Input CAN Request for driver action display signal Forward recognition camera B LDA Hold Steering Wheel Displayed Input CAN Hands free caution text display signal Forward recognition camera B LDA Steering Assist Unavailable Hold Steering Wheel Displayed Input CAN Hands free caution text display signal Forward recognition camera B Check Engine Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal Check Engine Reduced Engine Power Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal Reduced Engine Power Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal Engine Maintenance Required Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal ENG Display ID2 signal SRS Airbag System Malfunction Visit Your Dealer Displayed Input CAN SRS warning light control request signal Airbag sensor assembly B Antilock Brake System Malfunction Visit Your Dealer Displayed Input CAN ABS warning light control flag signal Brake actuator assembly (Skid control ECU) B Engine Coolant Temp High Stop in a Safe Place See Owner's Service Information Displayed Input CAN Engine coolant temperature signal ECM B Charging System Malfunction See Owner's Service Information Displayed Input CAN Charge light indicator signal ECM B Radar Cruise Control Unavailable Clean Sensor Displayed Input CAN Cruise control warning signal Driving support ECU assembly B Detection of dirt adhesion on sensor signal Radar Cruise Control Unavailable Displayed Input CAN Cruise control warning signal Driving support ECU assembly B Detection of dirt adhesion on sensor signal Bad weather detection signal Access System with Elec Key Malfunction See Owner's Service Information Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Blind Spot Monitor Unavailable*4 Displayed Input CAN BSD module status signal Blind spot monitor sensor LH B Cruise Control Malfunction Visit Your Dealer Displayed Input CAN Cruise control warning signal Driving support ECU assembly B Lane Departure Alert Malfunction Visit Your Dealer Displayed Input CAN Fault condition text display signal Forward recognition camera B Front Camera Unavailable Displayed Input CAN PCS TEMP message signal (Camera) Driving support ECU assembly B Lane Departure Alert Unavailable Displayed Input CAN Steering assist unusable text display signal Forward recognition camera B Lane Departure Alert Turned On Steering Assist Active Displayed Input CAN LDA mode text display signal Forward recognition camera B Lane Departure Alert Turned On Steering Assist Inactive Displayed Input CAN LDA mode text display signal Forward recognition camera B Front Camera Unavailable Remove Debris On Windshield Displayed Input CAN PCS DUST message signal (Camera) Driving support ECU assembly B Pre-Collision System Malfunction Visit Your Dealer Displayed Input CAN PCS fault condition text display signal Driving support ECU assembly B PCS existence flag signal Blind Spot Monitor System Malfunction Visit Your Dealer*4 Displayed Input CAN BSD module status signal Blind spot monitor sensor LH B Oil Pressure Low Stop in a Safe Place See Owner's Service Information Displayed Input Direct line Engine oil pressure signal Engine oil pressure switch assembly B Transmission Fluid Temp High See Owner's Service Information Displayed Input CAN AT oil temperature warning signal ECM B Lane Departure Alert Unavailable Below Approx 50 km/h Displayed Input CAN Speed condition failure text display signal Forward recognition camera B Lane Departure Alert Unavailable Below Approx 32 MPH Displayed Input CAN Speed condition failure text display signal Forward recognition camera B Lane Departure Alert Unavailable at Current Speed Displayed Input CAN Speed condition failure text display signal Forward recognition camera B Dynamic radar cruise control indicator Displayed Input CAN ACC display ID1 signal Driving support ECU assembly B ACC display ID2 signal Control vehicle speed signal Control vehicle speed unit signal Lane departure alert warning indicator Displayed Input CAN White line symbol left side signal Forward recognition camera B White line symbol right side signal Engine Stopped Steering Power Low Displayed Input CAN Multi-information request signal Power steering ECU assembly B Turn Off Vehicle Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Would You Like to Take a Break? Displayed Input CAN SWS rest advisory display signal Forward recognition camera B Direct line Change switch signal Steering pad switch assembly - Output CAN Sway advisory display off operation switch signal Forward recognition camera Please Take a Break Displayed Input CAN SWS rest advisory display signal Forward recognition camera B Direct line Change switch signal Steering pad switch assembly - Output CAN Sway advisory display off operation switch signal Forward recognition camera Key Left inside Vehicle Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) B Turn Lights Off Displayed Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) B Lighting system state signal Moon Roof Open*5 Displayed Input CAN Sliding roof open warning request signal Main body ECU (Multiplex network body ECU) B Window Open Displayed Input CAN Power window open warning request signal Main body ECU (Multiplex network body ECU) B Window / Moon Roof Open*5 Displayed Input CAN Power window open warning request signal Main body ECU (Multiplex network body ECU) B Sliding roof open warning request signal Depress Brake and Then Touch Key to Engine Switch Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Depress Brake and Then Start Engine Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) B Steering Wheel Lock Press Engine Switch while Turning Wheel Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B TVD System Malfunction Visit Your Dealer*3 Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B TVD System Overheated Reduce Engine Speed and Load*3 Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B Drive-Start Control Malfunction Visit Your Dealer Displayed Input CAN GOS multi-information request signal ECM B Brake Override Malfunction Visit Your Dealer Displayed Input CAN BOS multi-information request signal ECM B Key Battery Low Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Engine Oil Level Low Add or Replace Displayed Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) B Engine RPM data signal ECM Direct line Engine oil level signal Engine oil level sensor Engine oil temperature signal Oil temperature sensor Headlight System Malfunction Visit Your Dealer Displayed Input CAN Smart beam indicator signal Main body ECU (Multiplex network body ECU) B LED headlight indicator signal*8 LED headlight indicator signal Headlight control ECU sub-assembly LH*9 Headlight leveling indicator signal Headlight leveling ECU assembly*8 Headlight control ECU sub-assembly LH*9 Starter signal ECM Brake Pad Wear Visit Your Dealer Displayed Input Direct line Front brake pad sensor signal Front pad wear indicator wire assembly LH B Front pad wear indicator wire assembly RH Rear brake pad sensor signal Pad wear indicator wire assembly LH Pad wear indicator wire assembly RH Accelerator and Brake Pedals Depressed Simultaneously Displayed Input CAN BOS multi-information request signal ECM B Tire pressure indicator Displayed Input CAN TPMS display request bit 0 signal Main body ECU (Multiplex network body ECU) B Active Rear Wing Malfunction Visit Your Dealer Displayed Input CAN Active rear wing malfunction information signal Spoiler control ECU assembly B Windshield Washer Fluid Low Displayed Input Direct line Washer fluid level signal Level warning switch assembly B Fuel Low Displayed Input Direct line Fuel level signal Fuel sender gauge assembly B No. 2 fuel sender gauge assembly Roads May Be Icy Drive with Care Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly B Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Maintenance required soon*7 Displayed Input CAN Starter signal ECM B Maintenance required Visit Your Dealer*7 Displayed Input CAN Starter signal ECM B To Activate Auto High Beam, Switch Headlights to High Beam Displayed Input CAN Smart beam advice signal Main body ECU (Multiplex network body ECU) B Depress Brake and Then Start Engine Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B VSC Turned Off Pre-Collision Brake System Unavailable Displayed Input CAN PB temporarily unusable condition text display signal Driving support ECU assembly B VSC OFF light signal Brake actuator assembly (Skid control ECU) Pre-Collision System Unavailable Displayed Input CAN PCS temporarily unusable condition text display signal Driving support ECU assembly B High Power Consumption Partial Limit On AC/Heater Operation Displayed Input CAN A/C load limitation warning signal Air conditioning amplifier assembly B Pre-Collision System Unavailable Displayed Input CAN PCS TEMP message (Radar) signal Driving support ECU assembly B Pre-Collision System Unavailable Clean Sensor Displayed Input CAN PCS DUST message (Radar) signal Driving support ECU assembly B Pre-Collision System Off Displayed Input CAN PCS warning message signal Driving support ECU assembly B PCS warning distance unusable condition text display signal PCS distance warning signal Active Rear Wing Off Go to Settings to turn On Displayed Input CAN Manual switch unusable condition text display request signal Spoiler control ECU assembly B - *1: w/ Intuitive Parking Assist System
- *2: w/ Navigation System
- *3: w/ Torque Vectoring Differential System
- *4: w/ Blind Spot Monitor System
- *5: w/ Sliding Roof System
- *6: w/ Manual (SOS) Switch
- *7: w/ Maintenance Required Reminder
- *8: for Single Beam Headlight
- *9: for Triple Beam Headlight
HINT:
- *10: This message is displayed if communication between the combination meter assembly and clearance warning ECU assembly stops.
- Buzzer
Item Condition Input/Output Communication line Signal Component Seat belt warning (for Driver side) buzzer Sounds intermittently (Maximum 5 times) Input CAN Driver side seat belt switch signal Main body ECU (Multiplex network body ECU) Sounds once/Sounds intermittently Input CAN Driver seat buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift position P signal ECM Shift position R signal Restart while driving notification buzzer Sounds continuously Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) Engine switch operation while driving warning buzzer Sounds intermittently Input CAN SW operation buzzer intermittent request signal Certification ECU (Smart key ECU assembly) Seat belt warning (for Front passenger side) buzzer Sounds once/Sounds intermittently Input CAN Front passenger seat occupant detection status signal Airbag sensor assembly Front passenger seat belt buckle switch status signal CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Shift position P signal ECM Shift position R signal Seat belt warning (for rear seat) buzzer Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Driver door courtesy switch signal Front passenger door courtesy switch signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Shift position P signal ECM Shift position R signal Direct line Rear left seat belt buckle switch signal No. 1 rear seat inner belt assembly LH Rear right seat belt buckle switch signal Rear seat inner belt assembly Lane departure alert cancel buzzer Sounds twice Input CAN Lane departure alert cancel buzzer signal Forward recognition camera Vehicle roll-away notification (STEP 1) buzzer Sounds continuously Input CAN Engine RPM data signal ECM Shift position P signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle roll-away notification (STEP 2) buzzer Sounds intermittently Input CAN Engine RPM data signal ECM Shift position P signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Brake fluid low warning buzzer Sounds intermittently Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Brake fluid level warning switch signal Brake master cylinder reservoir assembly (Brake fluid level warning switch) Oil pressure warning buzzer Sounds intermittently Input CAN Engine RPM data signal ECM Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Engine oil pressure signal Engine oil pressure switch assembly EPS warning buzzer Sounds once Input CAN Demand buzzer to meter signal Power steering ECU assembly Lane departure alert warning buzzer Sounds intermittently Input CAN LDW buzzer signal Forward recognition camera Engine coolant temperature warning buzzer Sounds once Input CAN Engine coolant temperature signal ECM Door open when shift lever not in P warning buzzer Sounds continuously Input CAN Meter buzzer continuation request signal Certification ECU (Smart key ECU assembly) Smart key warning buzzer Sounds intermittently Input CAN Meter buzzer intermittence request signal Certification ECU (Smart key ECU assembly) Sounds intermittently (Maximum 9 times) Input CAN Meter buzzer intermittent request (0.7 sec. cycle) signal Sounds once Input CAN Meter buzzer single-shot request signal Sounds continuously Input CAN Meter buzzer continuation request signal Multi-information display warning buzzer Sounds once Input CAN Multi-information display warning signal Related ECUs Direct line Lane departure alert hands-free caution buzzer Sounds continuously Input CAN Hands free caution text display signal Forward recognition camera Radar cruise control low speed cancel buzzer Sounds twice Input CAN Low speed cancel buzzer request signal Driving support ECU assembly Immobiliser key identification completion buzzer Sounds once Input CAN Immobiliser key identification completion signal Certification ECU (Smart key ECU assembly) Driving with parking brake unreleased warning buzzer Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Driving with door ajar warning buzzer Sounds intermittently Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Luggage courtesy switch signal Hood courtesy switch signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Unsteady driving alert buzzer Sounds twice Input CAN SWS buzzer request signal Forward recognition camera Sports shift reject buzzer Sounds twice Input CAN Reject buzzer signal ECM Light reminder buzzer Sounds continuously Input CAN Lighting system state signal Main body ECU (Multiplex network body ECU) Driver door courtesy switch signal REV indicator buzzer Sounds once Input CAN Engine RPM data signal ECM Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal Turn signal flasher buzzer Sounds intermittently Input Direct line LH turn signal switch signal Windshield wiper switch assembly RH turn signal switch signal Hazard warning switch signal Air conditioning control assembly - Others
Item Condition Input/Output Communication line Signal Component Meter illumination Illumination level Input CAN Illuminance data signal Main body ECU (Multiplex network body ECU) Auto dimmer signal Taillight request signal Parked condition signal Panel lighting request signal Integrated sport mode signal ECM Direct line Illumination level signal Trip switch assembly - Output CAN Rheostat duty signal Related ECUs Lounge illumination off signal Tail cancel signal Direct line Illumination level output signal
- Meter or Gauge
- MULTI-INFORMATION DISPLAY FLOW CHART

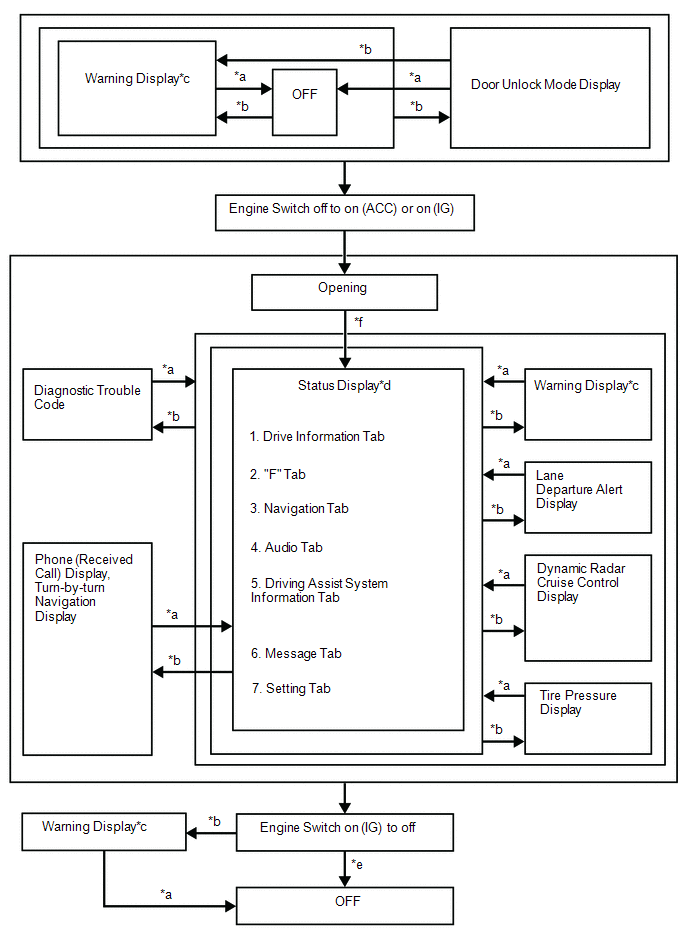

- Multi-information display flow chart
*a Conditions are not met *b Conditions are met *c If there are multiple display requests, items will be displayed in sequence *d Item or display is selected by operating the DISP switch *e ODO display is displayed for a certain period of time after the engine switch is turned off *f After engine switch is turned on (IG)
- Multi-information display flow chart
- DESCRIPTION OF WARNING DISPLAYS
Priority System name/(Vehicle Function) Master Warning Light
◦: Comes on
•: BlinksBuzzer (*1) Display Level 1 Torque vectoring differential system - - TVD Test Mode Caution (Chassis dynamometer mode) - - CDY-2 Caution Lane departure alert system (w/ Steering Control) - - ADJUSTING FORWARD CAMERA Caution Dynamic radar cruise control system - - ADJUSTING FRONT RADAR BEAM Caution Pre-collision system - - ERROR ADJUSTING FRONT RADAR BEAM Caution - - ADJUSTING FRONT RADAR BEAM VERTICAL Caution - - ADJUSTING FRONT RADAR BEAM HORIZONTAL Caution - - CHECKING PCS BRAKE Caution Lighting system - - Headlight System Uninitialized Visit Your Dealer Advisory Pre-collision system - - BRAKE! Warning Smart access system with push-button start • * Push and Hold Engine Switch for Emergency Stop Warning • * Shift to N and Press Engine Switch to Restart Caution (Vehicle roll-away warning) • * Engine Stopped Shift to P Caution • * Engine Stopped Stop in a Safe Place Caution 2 Dynamic radar cruise control system - - Dynamic radar cruise control indicator Warning Lane departure alert system (w/ Steering Control) - - Lane departure alert warning indicator Warning (Vehicle roll-away warning) • ◦ Braking Power Low Stop in a Safe Place See Owner's Service Information Warning 3 (Each door warning (vehicle being driven)) • * Each door ajar (vehicle being driven) Caution (Each door warning (vehicle stopped)) - - Each door ajar (vehicle stopped) Caution Intuitive parking assist system ◦ - Parking Assist Malfunction Visit Your Dealer Caution - - Clearance sonar detection (image display) Caution ◦ - Parking Assist Malfunction Caution ◦ - Clean Parking Assist Sensor Caution - - Mute Temporarily Caution - - Muted Temporarily Caution 4 Smart access system with push-button start - - Power Turned Off to Save Battery Caution 5 Smart access system with push-button start • ◦ Shift to P Before Exiting Vehicle Caution 6 Power steering system ◦ * Power Steering Malfunction Steering Power Low Visit Your Dealer Caution ◦ * Steering Power Low Visit Your Dealer Caution ◦ * Power Steering Malfunction Visit Your Dealer Caution (Parking brake) • * Release Parking Brake Caution Smart access system with push-button start • * Key Not Detected Check Key Location Caution Drive start control system • ◦ Release Accelerator Caution 7 Automatic transmission system ◦ * Slippery Road Cannot Shift to Lower Gear Caution Lane departure alert system (w/ Steering Control) ◦ * Lane Departure Alert Driver Attention Required Caution -/◦ -/* LDA Hold Steering Wheel Caution ◦ - LDA Steering Assist Unavailable Hold Steering Wheel Caution 8 SFI system ◦ ◦ Check Engine Visit Your Dealer Caution ◦ ◦ Check Engine Reduced Engine Power Visit Your Dealer Caution ◦ ◦ Reduced Engine Power Visit Your Dealer Caution ◦ ◦ Engine Maintenance Required Visit Your Dealer Caution Airbag system ◦ ◦ SRS Airbag System Malfunction Visit Your Dealer Caution Vehicle stability control system - ◦ Antilock Brake System Malfunction Visit Your Dealer Caution SFI system ◦ * Engine Coolant Temp High Stop in a Safe Place See Owner's Service Information Caution Charging system - - Charging System Malfunction See Owner's Service Information Caution Dynamic radar cruise control system ◦ ◦ Radar Cruise Control Unavailable Clean Sensor Caution ◦ ◦ Radar Cruise Control Unavailable Caution Smart access system with push-button start • * Access System with Elec Key Malfunction See Owner's Service Information Caution Blind spot monitor system ◦ ◦ Blind Spot Monitor Unavailable Caution Dynamic radar cruise control system ◦ ◦ Cruise Control Malfunction Visit Your Dealer Caution Lane departure alert system (w/ Steering Control) ◦ ◦ Lane Departure Alert Malfunction Visit Your Dealer Caution Pre-collision system - - Front Camera Unavailable Caution Lane departure alert system (w/ Steering Control) ◦ ◦ Lane Departure Alert Unavailable Caution - - Lane Departure Alert Turned On Steering Assist Active Advisory - - Lane Departure Alert Turned On Steering Assist Inactive Advisory Pre-collision system - - Front Camera Unavailable Remove Debris On Windshield Caution ◦ ◦ Pre-Collision System Malfunction Visit Your Dealer Caution Blind spot monitor system ◦ ◦ Blind Spot Monitor System Malfunction Visit Your Dealer Caution (Engine oil pressure switch assembly) ◦ * Oil Pressure Low Stop in a Safe Place See Owner's Service Information Caution Automatic transmission system ◦ ◦ Transmission Fluid Temp High
See Owner's Service InformationCaution Lane departure alert system (w/ Steering Control) - - Lane Departure Alert Unavailable Below Approx 50 km/h Advisory - - Lane Departure Alert Unavailable Below Approx 32 MPH Advisory - - Lane Departure Alert Unavailable at Current Speed Advisory 9 Dynamic radar cruise control system - - Dynamic radar cruise control indicator - Lane departure alert system (w/ Steering Control) - - Lane departure alert warning indicator - Power steering system ◦ * Engine Stopped Steering Power Low Caution Smart access system with push-button start • ◦ Turn Off Vehicle Caution Lane departure alert system (w/ Steering Control) - * Would You Like to Take a Break? Advisory - * Please Take a Break Advisory Smart access system with push-button start • ◦ Key Left inside Vehicle Caution Lighting system • * Turn Lights Off Caution Sliding roof system • ◦ Moon Roof Open Caution Power window control system • ◦ Window Open Caution Power window control system or Sliding roof system • ◦ Window / Moon Roof Open Caution Smart access system with push-button start • * Depress Brake and Then Touch Key to Engine Switch Caution - - Depress Brake and Then Start Engine Caution 10 Steering lock system • * Steering Wheel Lock Press Engine Switch while Turning Wheel Caution Torque vectoring differential system ◦ ◦ TVD System Malfunction Visit Your Dealer Caution ◦ ◦ TVD System Overheated Reduce Engine Speed and Load Caution Drive start control system ◦ ◦ Drive-Start Control Malfunction Visit Your Dealer Caution Brake override system ◦ ◦ Brake Override Malfunction Visit Your Dealer Caution 11 Smart access system with push-button start ◦ * Key Battery Low Caution (Engine oil level sensor) - - Engine Oil Level Low Add or Replace Advisory Lighting system, Automatic headlight beam level control system or Automatic high beam system ◦ ◦ Headlight System Malfunction Visit Your Dealer Caution (Brake pad sensor) ◦ ◦ Brake Pad Wear Visit Your Dealer Caution Brake override system • - Accelerator and Brake Pedals Depressed Simultaneously Advisory Tire pressure warning system - - Tire pressure indicator Advisory 12 Active rear wing system - - Active Rear Wing Malfunction Visit Your Dealer Advisory (Level warning switch assembly) - - Windshield Washer Fluid Low Advisory (Fuel sender gauge assembly)
(No. 2 fuel sender gauge assembly)- - Fuel Low Advisory (Ice warning) - ◦ Roads May Be Icy Drive with Care Advisory SFI system - - Maintenance Required Soon Advisory - - Maintenance Required Visit Your Dealer Advisory Automatic high beam system - - To Activate Auto High Beam, Switch Headlights to High Beam Advisory Smart access system with push-button start - - Depress Brake and Then Start Engine Caution Pre-collision system - - VSC Turned Off Pre-Collision Brake System Unavailable Advisory - - Pre-Collision System Unavailable Advisory Air conditioning system • - High Power Consumption Partial Limit On AC/Heater Operation Advisory Pre-collision system - - Pre-Collision System Unavailable Advisory - - Pre-Collision System Unavailable Clean Sensor Advisory - - Pre-Collision System Off Advisory Active rear wing system - - Active Rear Wing Off Go to Settings to turn On Advisory - *: An exclusive buzzer sounds depending on condition
- *1: Buzzers that are linked with the master warning light
