Removal [12/2021 - ]: Procedure
- INSTALL ENGINE STAND
Refer to REMOVAL [12/2021 - ]

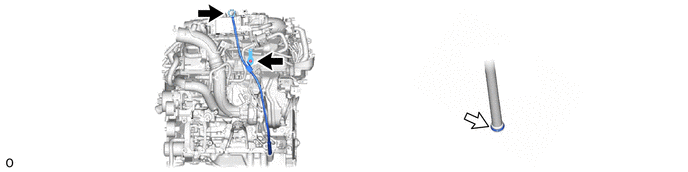

- REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE
- REMOVE NO. 2 AIR TUBE ASSEMBLY
See step 14
- REMOVE NO. 3 AIR HOSE
- REMOVE NO. 2 ENGINE COVER SUB-ASSEMBLY
- DISCONNECT NO. 2 TURBO WATER PIPE SUB-ASSEMBLY

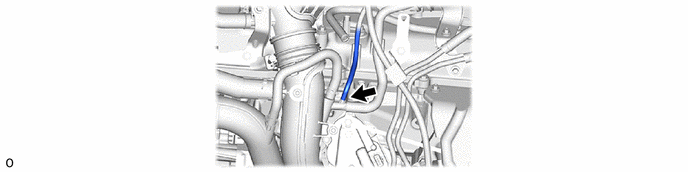

- DISCONNECT VACUUM HOSE (w/ Canister Pump Module)

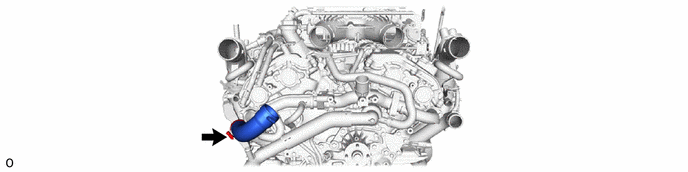

- REMOVE NO. 6 AIR HOSE
- DISCONNECT NO. 4 FUEL VAPOR FEED HOSE

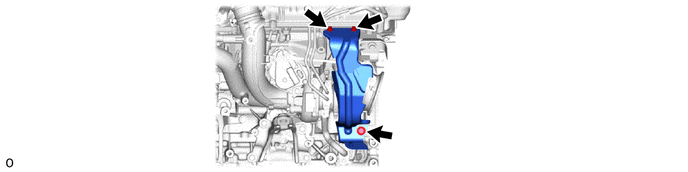

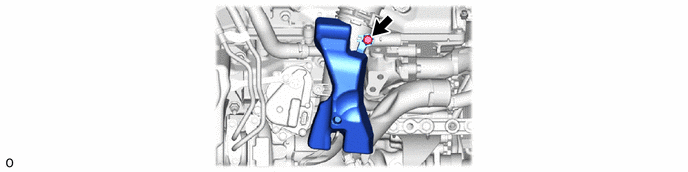

- REMOVE NO. 3 TURBO INSULATOR

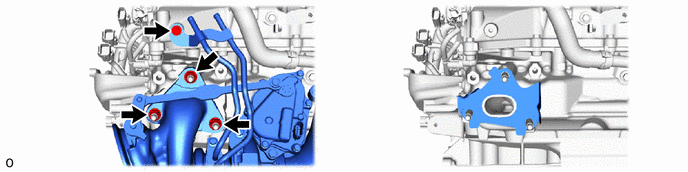

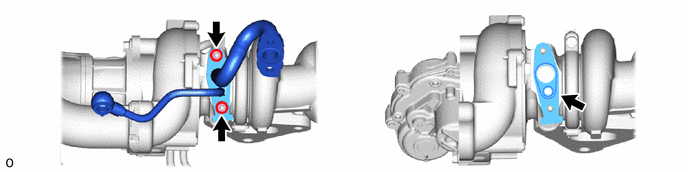

- REMOVE NO. 1 TURBOCHARGER SUB-ASSEMBLY

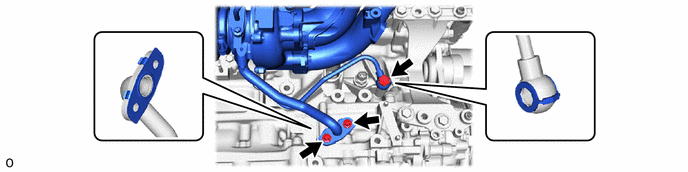

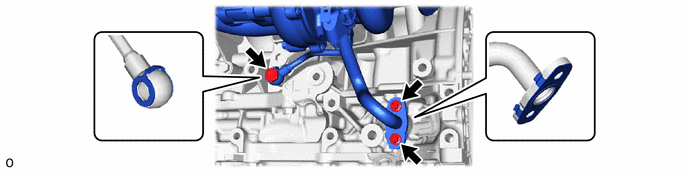

- REMOVE TURBO OIL INLET PIPE SUB-ASSEMBLY LH

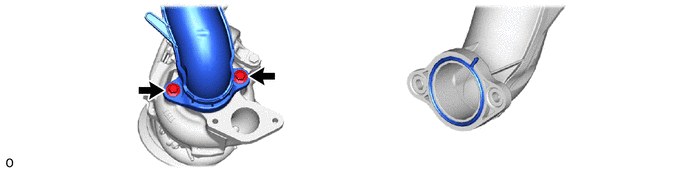

- REMOVE NO. 2 COMPRESSOR OUTLET ELBOW

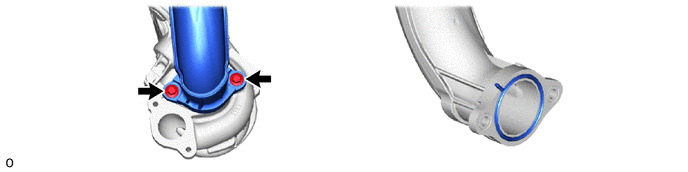

- REMOVE NO. 2 COMPRESSOR INLET ELBOW SUB-ASSEMBLY

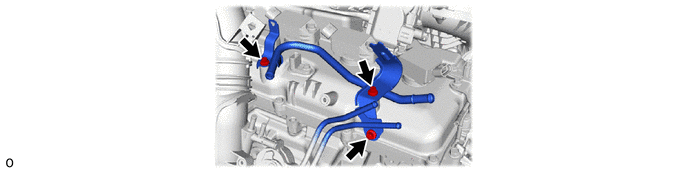

- REMOVE NO. 2 TURBO WATER PIPE SUB-ASSEMBLY
- REMOVE NO. 5 ENGINE COVER
- REMOVE NO. 1 AIR TUBE ASSEMBLY
See step 13
- REMOVE NO. 1 AIR HOSE
- REMOVE NO. 1 ENGINE COVER SUB-ASSEMBLY
- DISCONNECT NO. 1 TURBO WATER PIPE SUB-ASSEMBLY
- REMOVE NO. 10 ENGINE WIRE

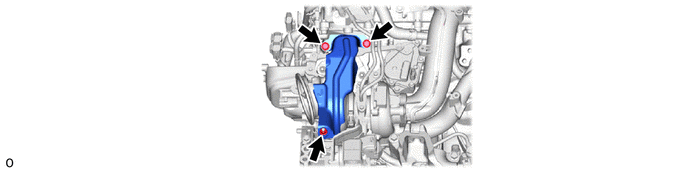

- REMOVE NO. 1 TURBO INSULATOR
- REMOVE NO. 2 TURBOCHARGER SUB-ASSEMBLY
- REMOVE TURBO OIL INLET PIPE SUB-ASSEMBLY RH

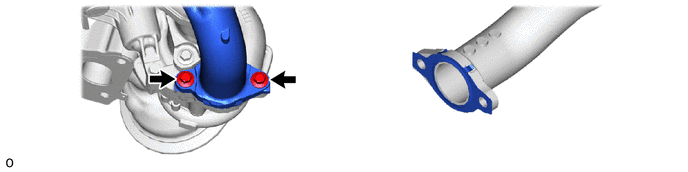

- REMOVE NO. 1 COMPRESSOR OUTLET ELBOW
- REMOVE COMPRESSOR INLET ELBOW SUB-ASSEMBLY
- REMOVE NO. 1 TURBO WATER PIPE SUB-ASSEMBLY
- REMOVE NO. 4 ENGINE COVER

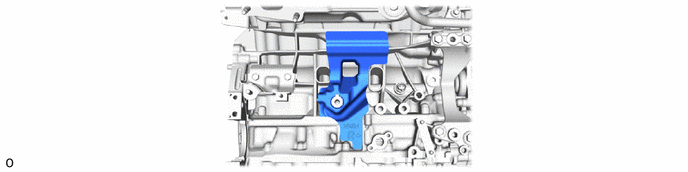

- REMOVE NO. 1 TURBO INSULATOR STAY
