Components [10/2017 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BACK WINDOW LOWER OUTSIDE MOULDING | *2 | LUGGAGE COMPARTMENT DOOR COVER LH |
| *3 | LUGGAGE COMPARTMENT DOOR COVER RH | *4 | NO. 1 WINDSHIELD OUTSIDE MOULDING CLIP |
| *5 | NO. 3 WINDSHIELD OUTSIDE MOULDING CLIP | *6 | RIVET |
| • | Non-reusable part | - | - |

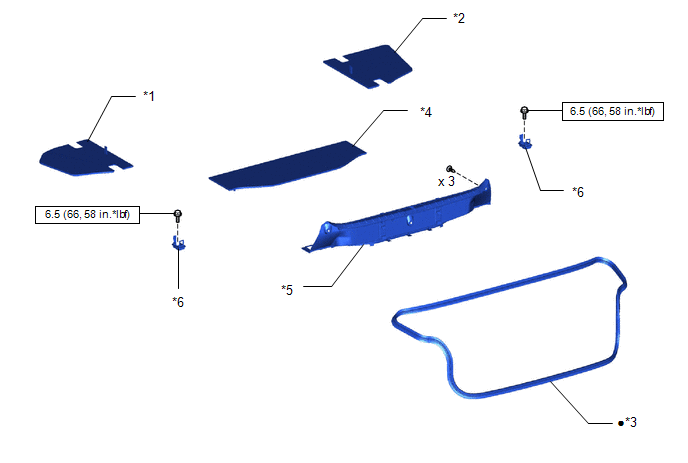

Fig 2: Luggage Compartment Door Weatherstrip Replacement Components With Torque Specifications (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LUGGAGE COMPARTMENT DOOR COVER LH | *2 | LUGGAGE COMPARTMENT DOOR COVER RH |
| *3 | LUGGAGE COMPARTMENT DOOR WEATHERSTRIP | *4 | LUGGAGE COMPARTMENT FLOOR MAT |
| *5 | REAR FLOOR FINISH PLATE | *6 | ROPE HOOK ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
