Components [06/2018 - 08/2021]

Fig 1: Trip Switch Replacement Components [06/2018 - 08/2021] (1 Of 3)
GTY793482Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 COWL SIDE TRIM BOARD LH *2 FRONT DOOR OPENING TRIM COVER LH
*3 FRONT DOOR SCUFF PLATE LH *4 INSTRUMENT SIDE PANEL LH
*5 LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY *6 NO. 1 INSTRUMENT CLUSTER MOULDING
*7 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY - -
Fig 2: Trip Switch Replacement Components [06/2018 - 08/2021] (2 Of 3)
GTY793887Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 COWL SIDE TRIM BOARD RH *2 FRONT DOOR OPENING TRIM COVER RH
*3 FRONT DOOR SCUFF PLATE RH *4 INSTRUMENT SIDE PANEL RH
*5 LOWER INSTRUMENT PANEL SUB-ASSEMBLY *6 NO. 2 INSTRUMENT CLUSTER MOULDING
*7 UPPER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY - -

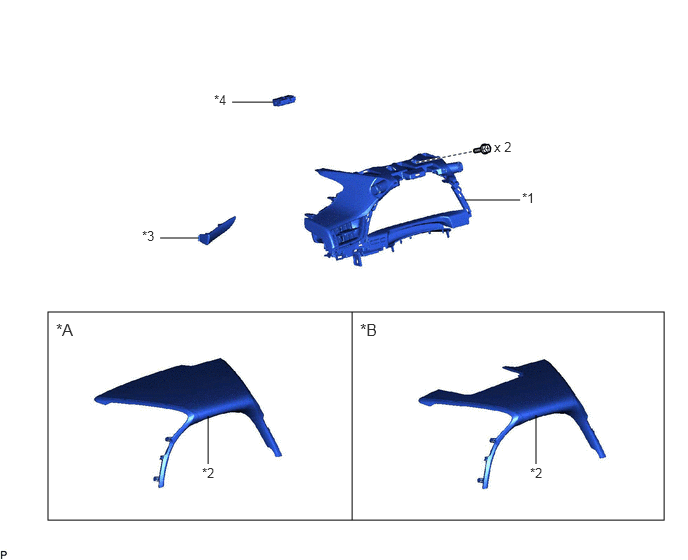

Fig 3: Trip Switch Replacement Components [06/2018 - 08/2021] (3 Of 3)
GTY826791Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/o Headup Display *B w/ Headup Display
*1 INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY *2 INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY
*3 NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH *4 TRIP SWITCH
