Components [10/2015 - 03/2018]

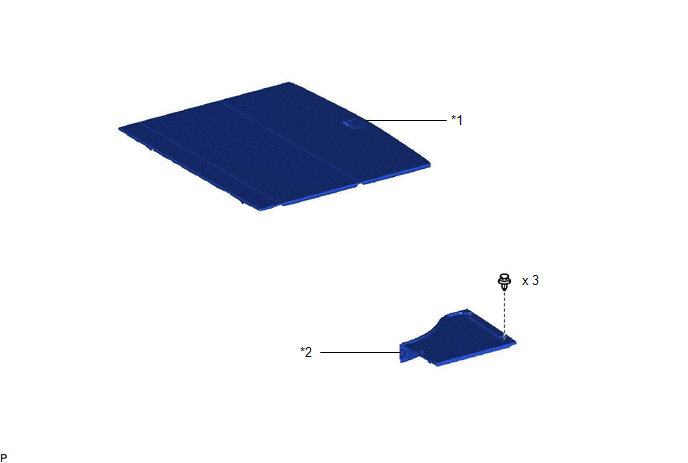

| *1 | DECK BOARD ASSEMBLY | *2 | REAR DECK FLOOR BOX |

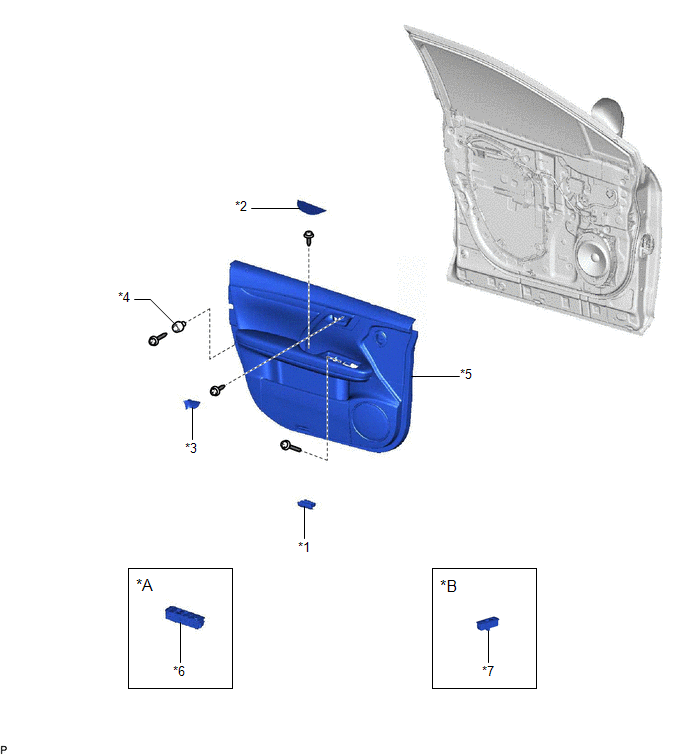

| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | COURTESY LIGHT ASSEMBLY | *2 | DOOR ARMREST COVER |
| *3 | FRONT DOOR INSIDE HANDLE BEZEL PLUG | *4 | FRONT DOOR NO. 1 STIFFENER CUSHION |
| *5 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY | *6 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL |
| *7 | POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL | - | - |
| *A | w/ Memory | - | - |

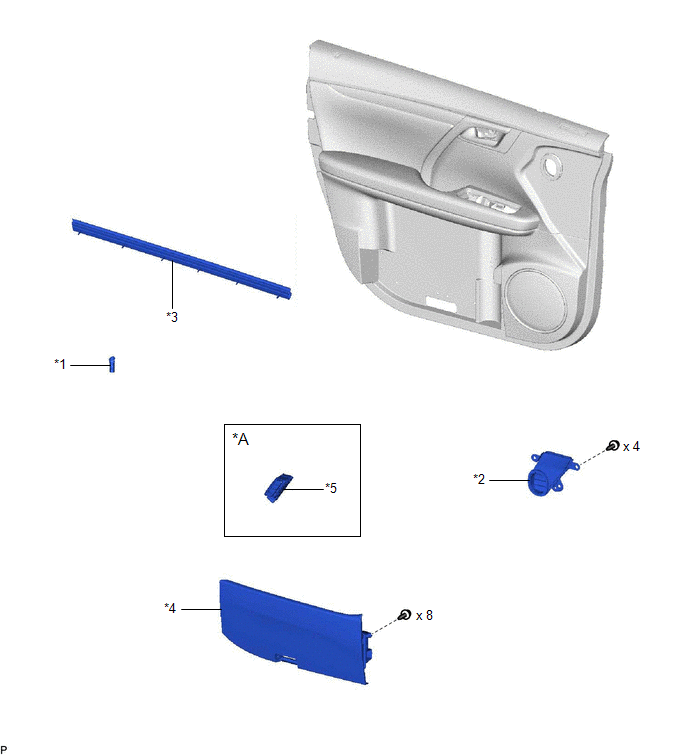

| *1 | DOOR LOCK CONTROL KNOB BEZEL | *2 | FRONT DOOR AIR DUCT |
| *3 | FRONT DOOR INNER GLASS WEATHERSTRIP | *4 | FRONT DOOR TRIM POCKET |
| *5 | SEAT MEMORY SWITCH | - | - |
| Callout | Description | Callout | Description |

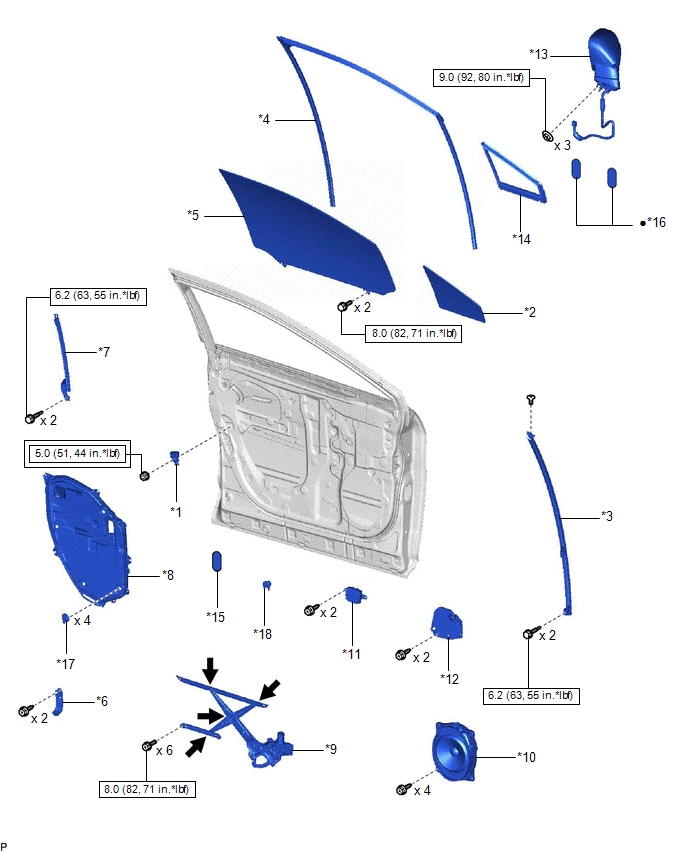

| *1 | DOOR SIDE AIRBAG SENSOR | *2 | FRONT DOOR FIX WINDOW GLASS |
| *3 | FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY | *4 | FRONT DOOR GLASS RUN |
| *5 | FRONT DOOR GLASS SUB-ASSEMBLY | *6 | FRONT DOOR NO. 1 TRIM BRACKET |
| *7 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY | *8 | FRONT DOOR SERVICE HOLE COVER |
| *9 | FRONT DOOR WINDOW REGULATOR ASSEMBLY | *10 | FRONT NO. 1 SPEAKER ASSEMBLY |
| *11 | OUTER MIRROR CONTROL ECU ASSEMBLY | *12 | OUTER MIRROR INSTALL HOLE COVER |
| *13 | OUTER REAR VIEW MIRROR ASSEMBLY | *14 | FRONT DOOR FIX WINDOW WEATHERSTRIP |
| *15 | HOLE PLUG | *16 | OUTER MIRROR PROTECTOR |
| *17 | FRONT DOOR WEATHERSTRIP CLIP | *18 | FRONT DOOR NO. 2 SERVICE HOLE COVER |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| MP grease | • | Non-reusable part |
| Callout | Description | Callout | Description |

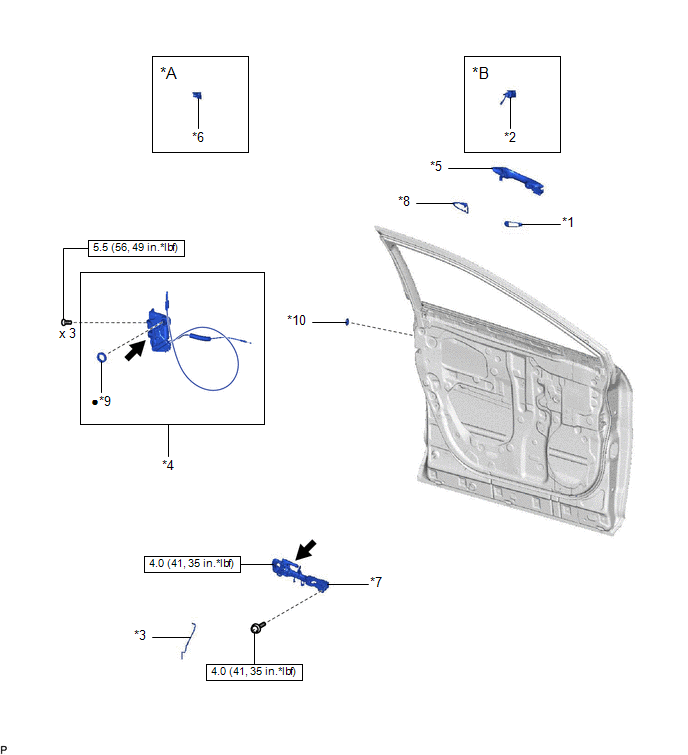

| *A | for Front Passenger Side | *B | for Driver Side |
| *1 | FRONT DOOR FRONT OUTSIDE HANDLE PAD | *2 | FRONT DOOR LOCK CYLINDER ASSEMBLY |
| *3 | FRONT DOOR LOCK OPEN ROD | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY |
| *5 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY | *6 | FRONT DOOR OUTSIDE HANDLE COVER |
| *7 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY | *8 | FRONT DOOR REAR OUTSIDE HANDLE PAD |
| *9 | DOOR LOCK WIRE HARNESS SEAL | *10 | HOLE PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |
| Callout | Description | Callout | Description |

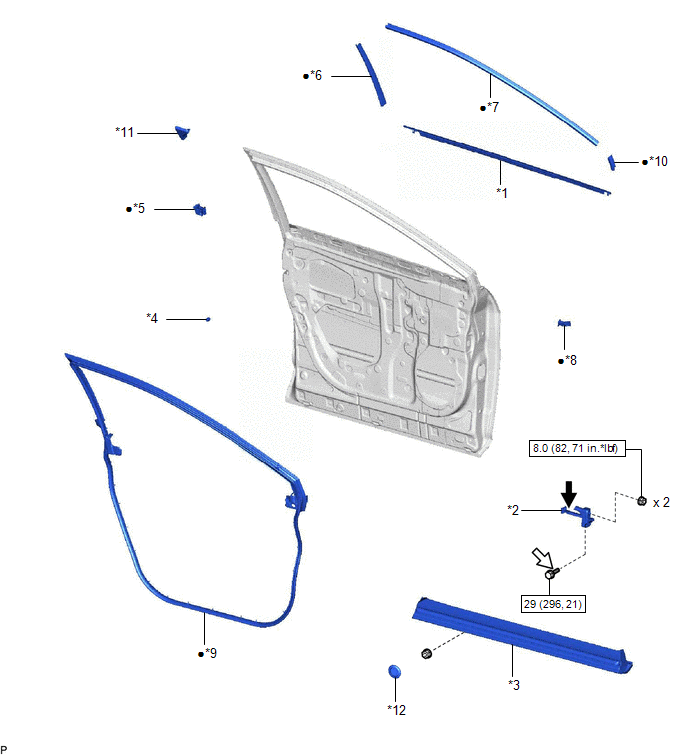

| *1 | FRONT DOOR BELT MOULDING ASSEMBLY | *2 | FRONT DOOR CHECK ASSEMBLY |
| *3 | FRONT DOOR OUTSIDE MOULDING SUB-ASSEMBLY | *4 | FRONT DOOR PANEL CUSHION |
| *5 | FRONT DOOR PANEL PROTECTOR | *6 | FRONT DOOR REAR OUTSIDE STRIPE |
| *7 | FRONT DOOR STRIPE | *8 | FRONT DOOR VENT SEAL |
| *9 | FRONT DOOR WEATHERSTRIP | *10 | NO. 1 BLACK OUT TAPE |
| *11 | UPPER DOOR FRAME GARNISH | *12 | HOLE PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | ||
| * | Precoated part | - | - |
| Callout | Description | Callout | Description |

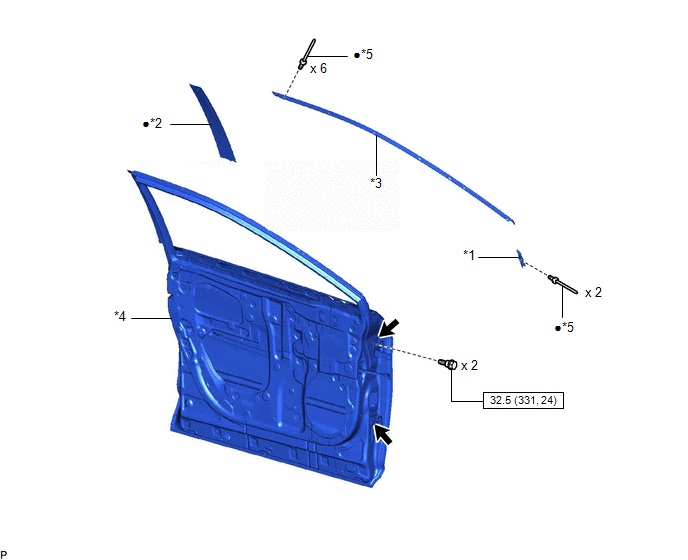

| *1 | FRONT DOOR FRONT WINDOW FRAME MOULDING | *2 | FRONT DOOR REAR WINDOW FRAME MOULDING |
| *3 | FRONT DOOR UPPER WINDOW FRAME MOULDING | *4 | FRONT DOOR |
| *5 | RIVET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Anti-rust coating | - | - |
| *1 | COWL SIDE TRIM BOARD | *2 | FRONT DOOR SCUFF PLATE |
