Components [09/2015 - 08/2019]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Transfer Case Front Oil Seal (For RH Side) Replacement Components [09/2015 - 08/2019] (1 Of 3)
| *1 | FRONT WHEEL OPENING EXTENSION PAD LH | *2 | NO. 3 ENGINE UNDER COVER |
| *3 | FRONT FENDER APRON SEAL LH | - | - |

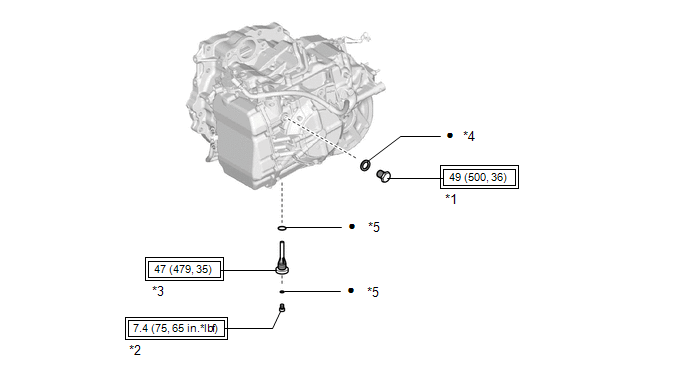

Fig 2: Transfer Case Front Oil Seal (For RH Side) Replacement Components With Torque Specifications [09/2015 - 08/2019] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | REFILL PLUG | *2 | DRAIN PLUG |
| *3 | OVERFLOW PLUG | *4 | GASKET |
| *5 | O-RING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

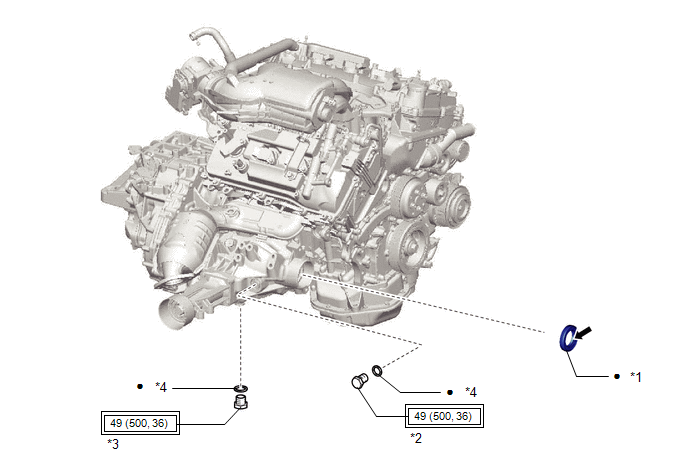

Fig 3: Transfer Case Front Oil Seal (For RH Side) Replacement Components With Torque Specifications [09/2015 - 08/2019] (3 Of 3)
| Callout | Description | Callout | Description |
| *1 | TRANSFER CASE OIL SEAL RH | *2 | FILLER PLUG (NO. 1 TRANSFER CASE PLUG) |
| *3 | TRANSFER DRAIN PLUG | *4 | GASKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| MP grease | - | - |
