Components [09/2015 - ]
WARNING: This page is about a different variant/trim than selected.

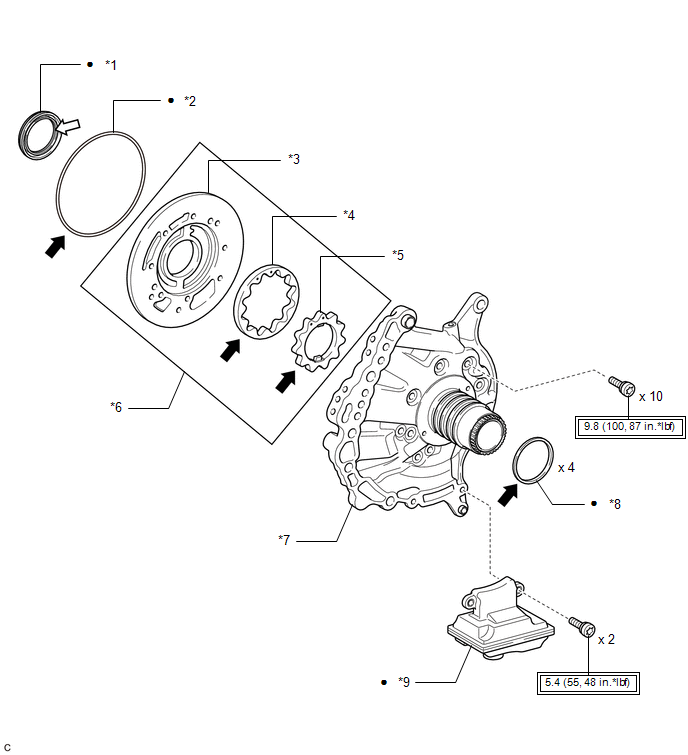

| Callout | Description | Callout | Description |
| *1 | FRONT OIL PUMP OIL SEAL | *2 | FRONT OIL PUMP BODY O-RING |
| *3 | FRONT OIL PUMP BODY SUB-ASSEMBLY | *4 | FRONT OIL PUMP DRIVEN GEAR |
| *5 | FRONT OIL PUMP DRIVE GEAR | *6 | FRONT OIL PUMP BODY AND GEAR SUB-ASSEMBLY |
| *7 | STATOR SHAFT ASSEMBLY | *8 | CLUTCH DRUM OIL SEAL RING |
| *9 | VALVE BODY OIL STRAINER ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| ATF WS | MP grease |
