Components [09/2015 - 08/2019]
WARNING: This page is about a different variant/trim than selected.

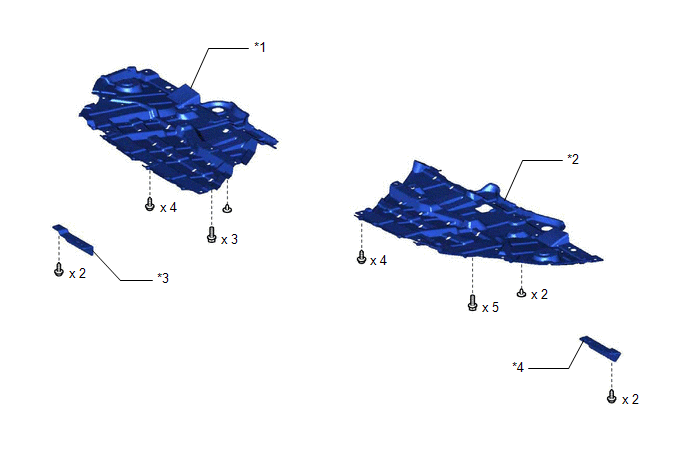

| *1 | NO. 1 ENGINE UNDER COVER | *2 | NO. 3 ENGINE UNDER COVER |
| *3 | FRONT WHEEL OPENING EXTENSION PAD RH | *4 | FRONT WHEEL OPENING EXTENSION PAD LH |

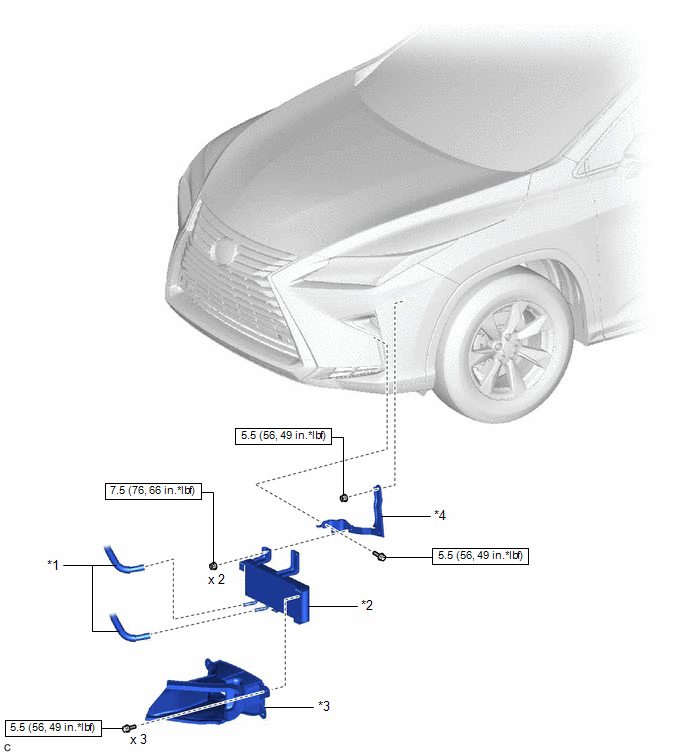

Fig 2: Air Cooled Oil Cooler Replacement Components With Torque Specifications [09/2015 - 08/2019] (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | NO. 1 TRANSMISSION OIL COOLER HOSE ASSEMBLY | *2 | OIL COOLER ASSEMBLY |
| *3 | TRANSMISSION OIL COOLER AIR DUCT | *4 | TRANSMISSION OIL COOLER STAY |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
