Components [09/2015 - 12/2017]
| *A | for TMC Made | *B | for TMMC Made |
| *1 | DECK BOARD ASSEMBLY | *2 | DECK SIDE TRIM BOX RH |
| *3 | FRONT DECK FLOOR BOX | *4 | REAR DECK FLOOR BOX |
| *5 | REAR FLOOR FINISH PLATE | *6 | REAR NO. 3 FLOOR BOARD |
| *7 | REAR NO. 4 FLOOR BOARD | *8 | TONNEAU COVER ASSEMBLY |

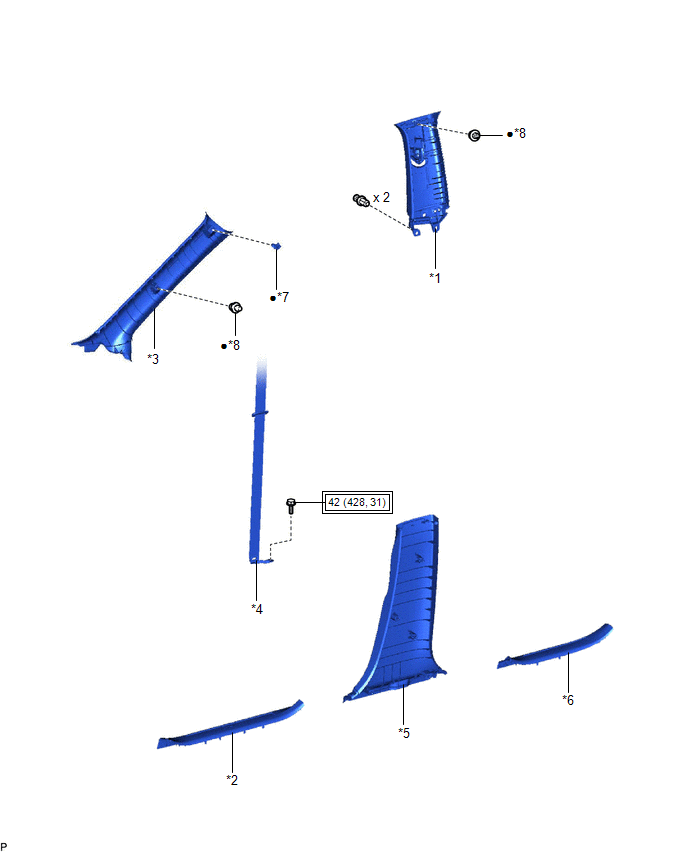

Fig 2: Roof Headlining (W/O Rear No. 2 Seat) Replacement Components With Torque Specifications (2 Of 12)
| Callout | Description | Callout | Description |
| *1 | CENTER PILLAR GARNISH ASSEMBLY LH | *2 | FRONT DOOR SCUFF PLATE LH |
| *3 | FRONT PILLAR GARNISH LH | *4 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *5 | LOWER CENTER PILLAR GARNISH LH | *6 | REAR DOOR SCUFF PLATE LH |
| *7 | FRONT PILLAR GARNISH CLIP | *8 | CLIP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

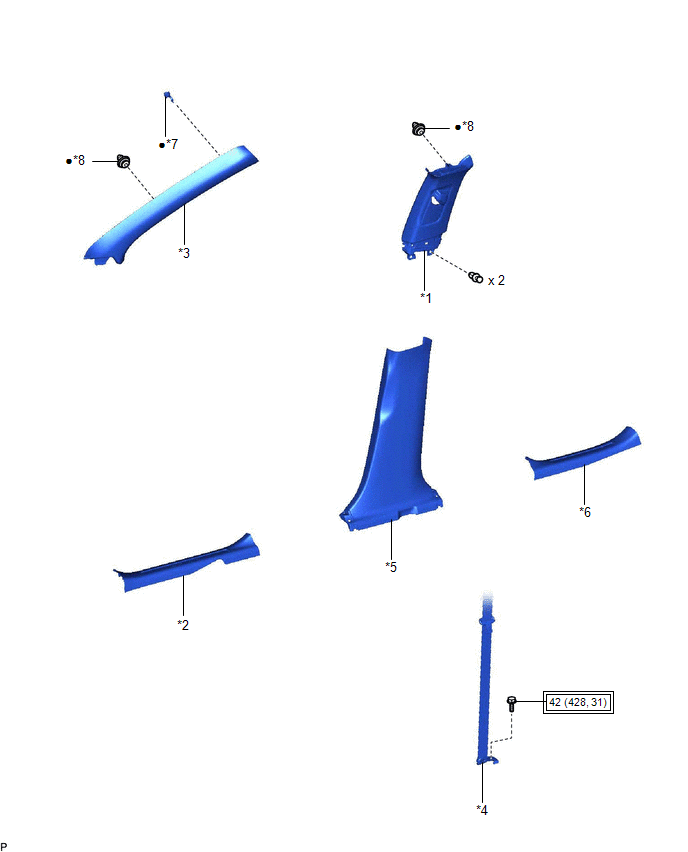

Fig 3: Roof Headlining (W/O Rear No. 2 Seat) Replacement Components With Torque Specifications (3 Of 12)
| Callout | Description | Callout | Description |
| *1 | CENTER PILLAR GARNISH ASSEMBLY RH | *2 | FRONT DOOR SCUFF PLATE RH |
| *3 | FRONT PILLAR GARNISH RH | *4 | FRONT SEAT OUTER BELT ASSEMBLY RH |
| *5 | LOWER CENTER PILLAR GARNISH RH | *6 | REAR DOOR SCUFF PLATE RH |
| *7 | FRONT PILLAR GARNISH CLIP | *8 | CLIP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

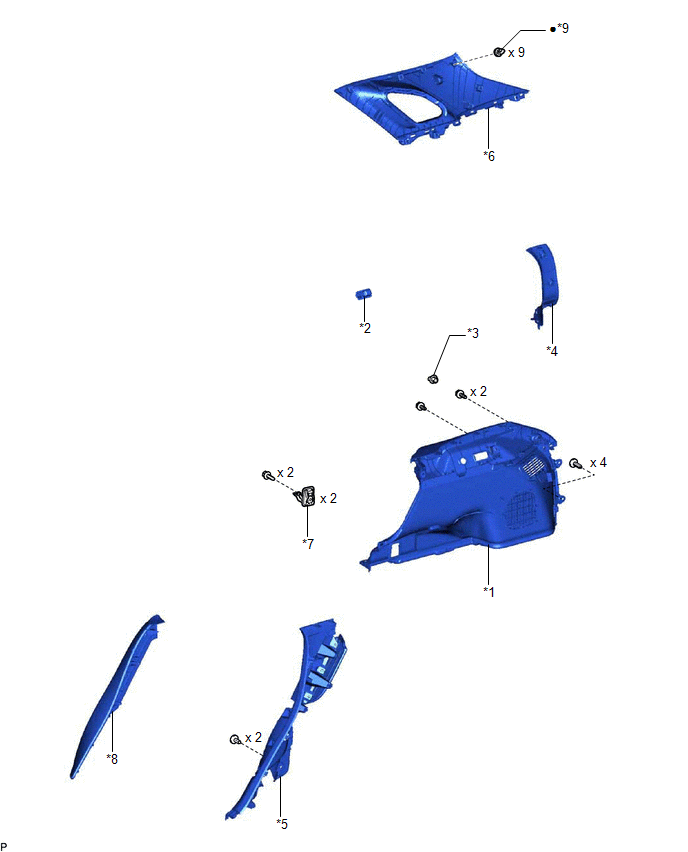

| *1 | DECK TRIM SIDE PANEL ASSEMBLY LH | *2 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *3 | NO. 1 LUGGAGE COMPARTMENT TRIM HOOK | *4 | REAR FLOOR FINISH SIDE PLATE LH |
| *5 | REAR SEAT SIDE GARNISH LH | *6 | ROOF SIDE INNER GARNISH ASSEMBLY LH |
| *7 | ROPE HOOK ASSEMBLY | *8 | UPPER QUARTER TRIM PAD LH |
| *9 | CLIP | - | - |
| • | Non-reusable part | - | - |

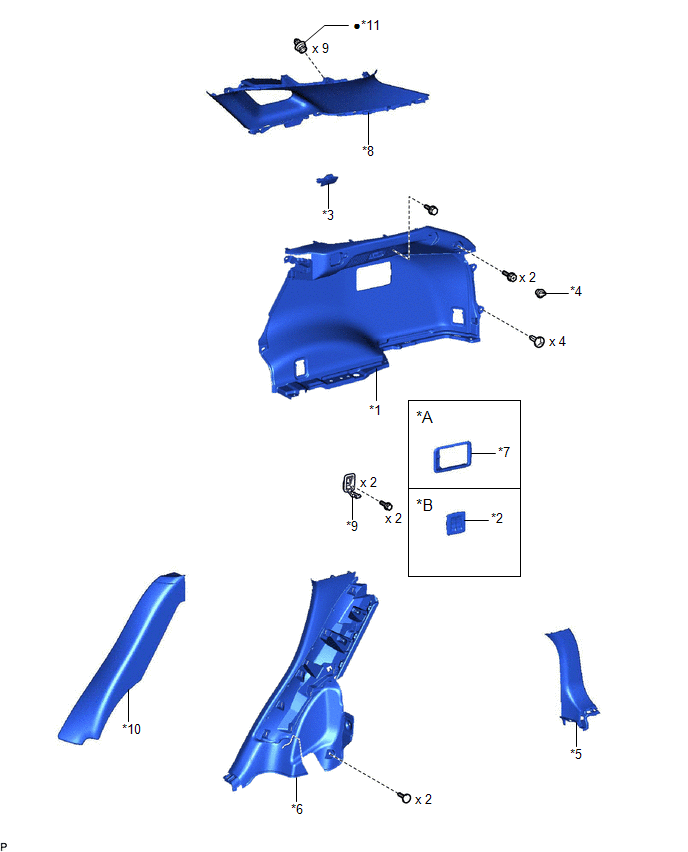

| *A | w/o Rear Power Seat System | *B | w/ Rear Power Seat System |
| *1 | DECK TRIM SIDE PANEL ASSEMBLY RH | *2 | FOLD SEAT SWITCH ASSEMBLY |
| *3 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *4 | NO. 1 LUGGAGE COMPARTMENT TRIM HOOK |
| *5 | REAR FLOOR FINISH SIDE PLATE RH | *6 | REAR SEAT SIDE GARNISH RH |
| *7 | RECLINING REMOTE CONTROL BEZEL RH | *8 | ROOF SIDE INNER GARNISH ASSEMBLY RH |
| *9 | ROPE HOOK ASSEMBLY | *10 | UPPER QUARTER TRIM PAD RH |
| *11 | CLIP | - | - |
| • | Non-reusable part | - | - |

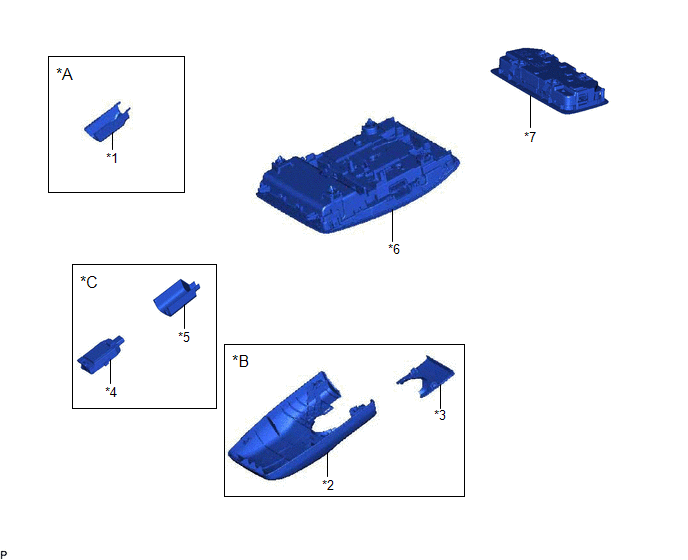

| *A | w/o LEXUS Safety System+ | *B | w/ LEXUS Safety System+ |
| *C | w/ Rain Sensor | - | - |
| *1 | INNER REAR VIEW MIRROR STAY HOLDER COVER | *2 | MAP LIGHT ASSEMBLY |
| *3 | NO. 1 FORWARD RECOGNITION COVER | *4 | NO. 2 FORWARD RECOGNITION COVER |
| *5 | RAIN SENSOR | *6 | RAIN SENSOR COVER |
| *7 | SPOT LIGHT ASSEMBLY | - | - |

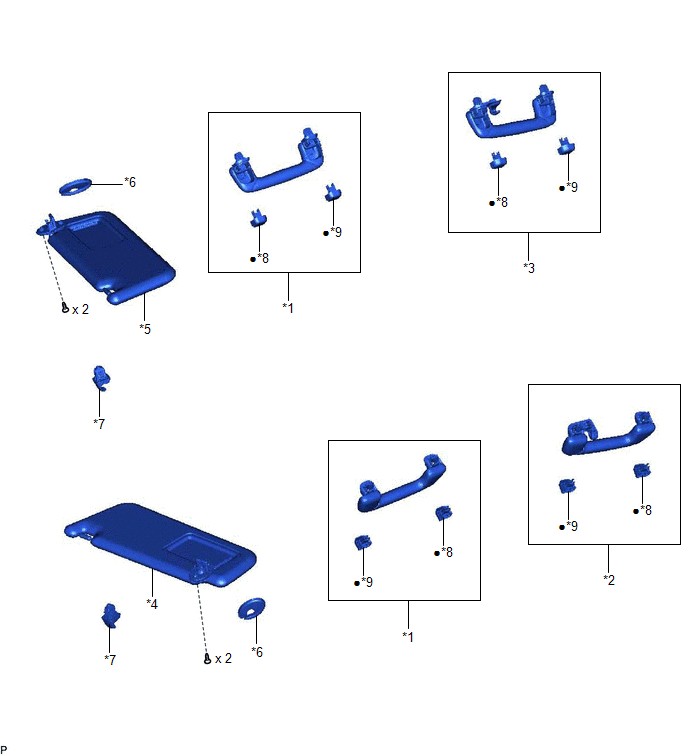

| *1 | ASSIST GRIP ASSEMBLY | *2 | REAR ASSIST GRIP ASSEMBLY LH |
| *3 | REAR ASSIST GRIP ASSEMBLY RH | *4 | VISOR ASSEMBLY LH |
| *5 | VISOR ASSEMBLY RH | *6 | VISOR BRACKET COVER |
| *7 | VISOR HOLDER | *8 | ASSIST GRIP COVER LH |
| *9 | ASSIST GRIP COVER RH | - | - |
| • | Non-reusable part | - | - |

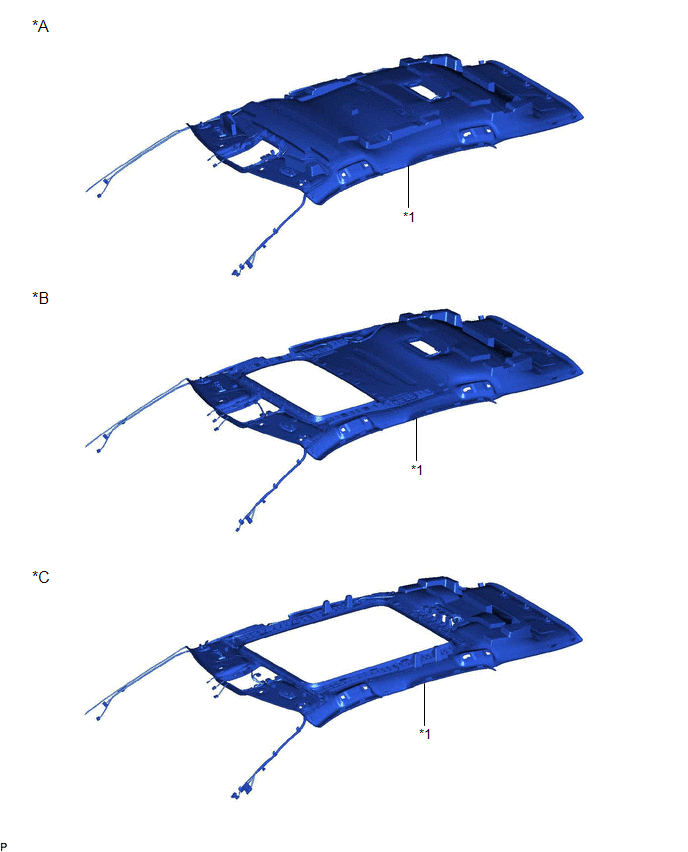

| *A | for Standard Roof | *B | for Sliding Roof |
| *C | for Panoramic Moon Roof | - | - |
| *1 | ROOF HEADLINING ASSEMBLY | - | - |

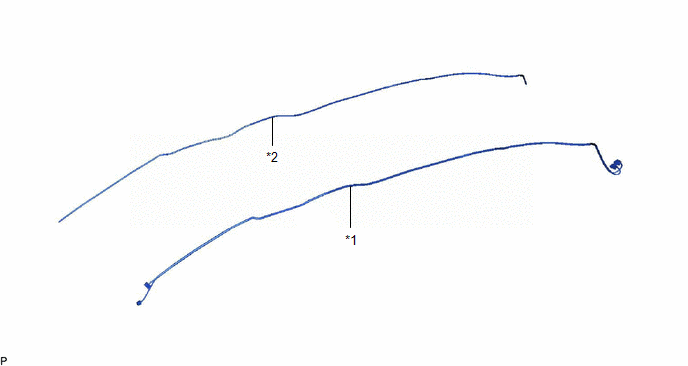

| *1 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | *2 | WASHER HOSE ASSEMBLY |

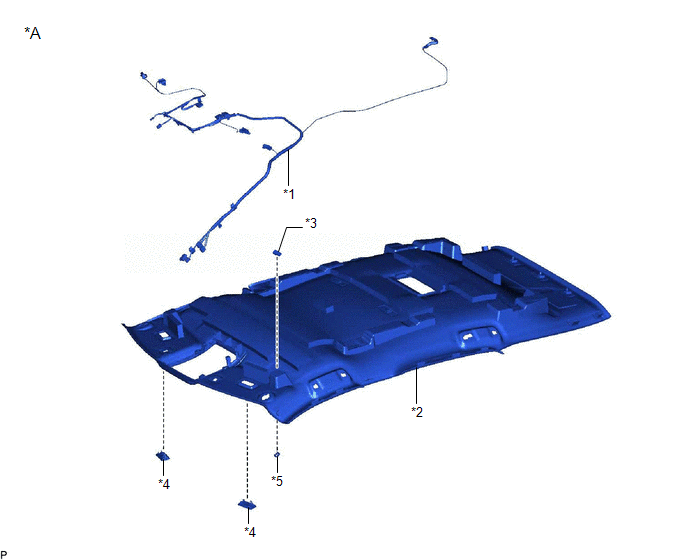

| *A | for Standard Roof | - | - |
| *1 | NO. 1 ROOF WIRE | *2 | ROOF HEADLINING ASSEMBLY |
| *3 | TELEPHONE MICROPHONE ASSEMBLY | *4 | VANITY LIGHT ASSEMBLY |
| *5 | NO. 1 MICROPHONE CASE | - | - |

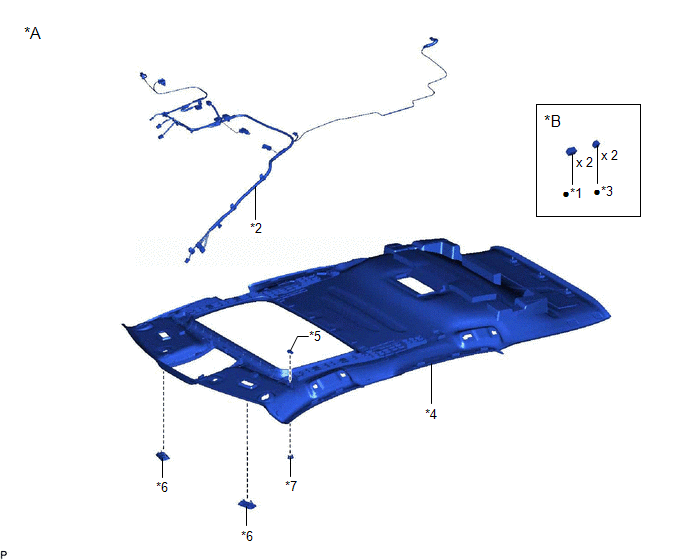

| *A | for Sliding Roof | *B | for TMC Made |
| *1 | NO. 1 ROOF SILENCER PAD | *2 | NO. 1 ROOF WIRE |
| *3 | NO. 2 ROOF SILENCER PAD | *4 | ROOF HEADLINING ASSEMBLY |
| *5 | TELEPHONE MICROPHONE ASSEMBLY | *6 | VANITY LIGHT ASSEMBLY |
| *7 | NO. 1 MICROPHONE CASE | - | - |
| • | Non-reusable part | - | - |

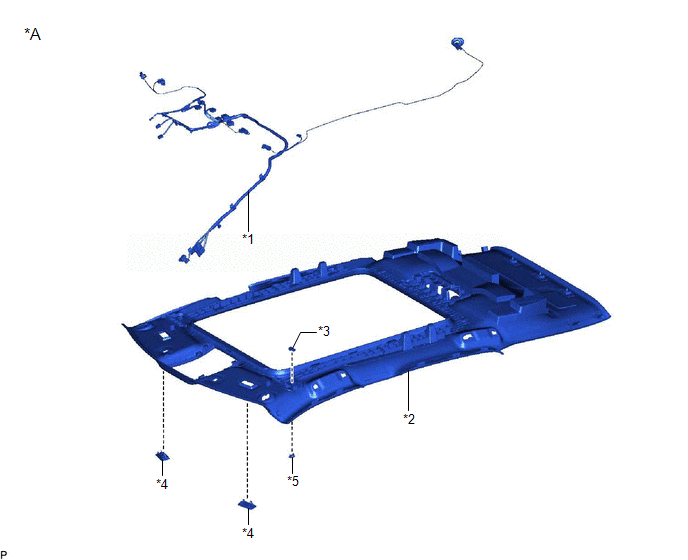

| *A | for Panoramic Moon Roof | - | - |
| *1 | NO. 1 ROOF WIRE | *2 | ROOF HEADLINING ASSEMBLY |
| *3 | TELEPHONE MICROPHONE ASSEMBLY | *4 | VANITY LIGHT ASSEMBLY |
| *5 | NO. 1 MICROPHONE CASE | - | - |
