Caution / Notice / Hint

COMPONENTS (REASSEMBLY)

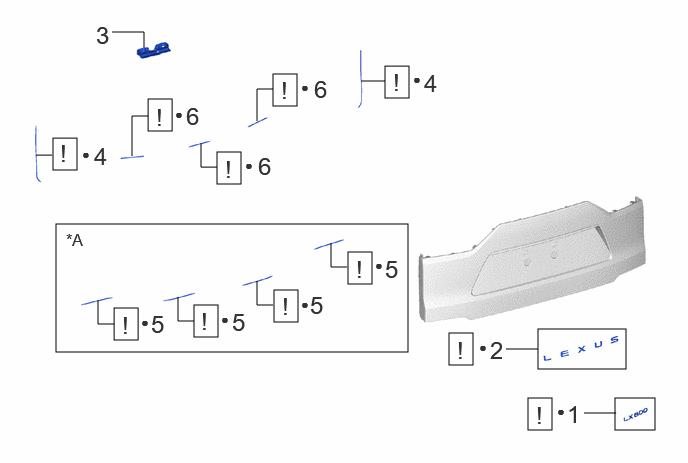

Fig 1: Back Door Outside Garnish Reassembly Components
GTY1212962Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Procedure Part Name Code
1 REAR BODY NO. 3 NAME PLATE 75473B See step  1 - -
2 BACK DOOR NAME PLATE 75441C See step  2 - -
3 NO. 1 BACK DOOR FINISH PANEL PROTECTOR 76835A - - -
4 BACK DOOR OUTSIDE GARNISH PROTECTOR 76825 See step  4 - -
5 NO. 2 BACK DOOR OUTSIDE GARNISH PROTECTOR 76825J See step  5 - -
6 NO. 1 BACK DOOR OUTSIDE GARNISH PROTECTOR 76825B See step  6 - -
*A w/ NO. 2 BACK DOOR OUTSIDE GARNISH PROTECTOR - -
• Non-reusable part - -
