Components [10/2017 - ]

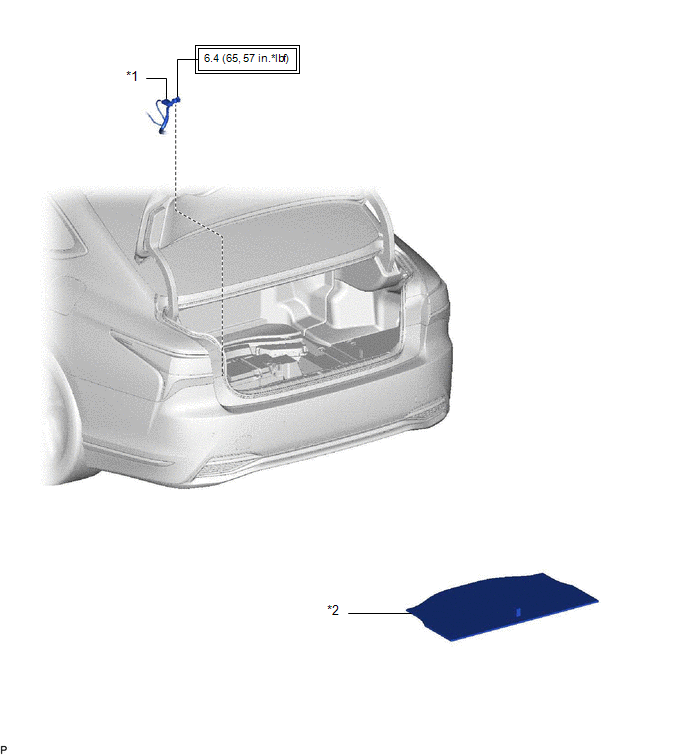

Fig 1: Child Restraint Seat Anchor Bracket Replacement Components With Torque Specifications (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NEGATIVE AUXILIARY BATTERY TERMINAL | *2 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

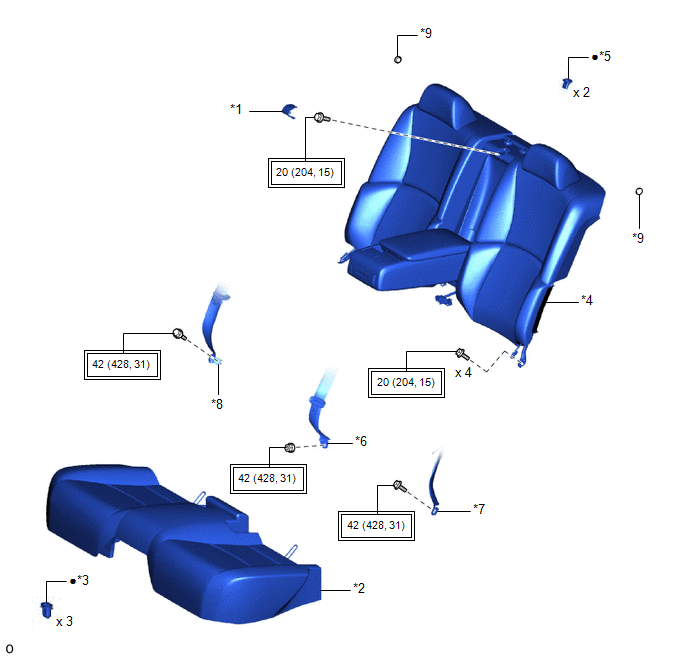

Fig 2: Child Restraint Seat Anchor Bracket Replacement Components With Torque Specifications (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 SEAT ARMREST CAP | *2 | REAR SEAT CUSHION ASSEMBLY |
| *3 | REAR SEAT CUSHION LOCK HOOK | *4 | REAR SEATBACK ASSEMBLY |
| *5 | REAR SEATBACK HOLDER | *6 | REAR CENTER SEAT OUTER BELT ASSEMBLY (FLOOR ANCHOR) |
| *7 | REAR SEAT OUTER BELT ASSEMBLY LH (FLOOR ANCHOR) | *8 | REAR SEAT OUTER BELT ASSEMBLY RH (FLOOR ANCHOR) |
| *9 | CAP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

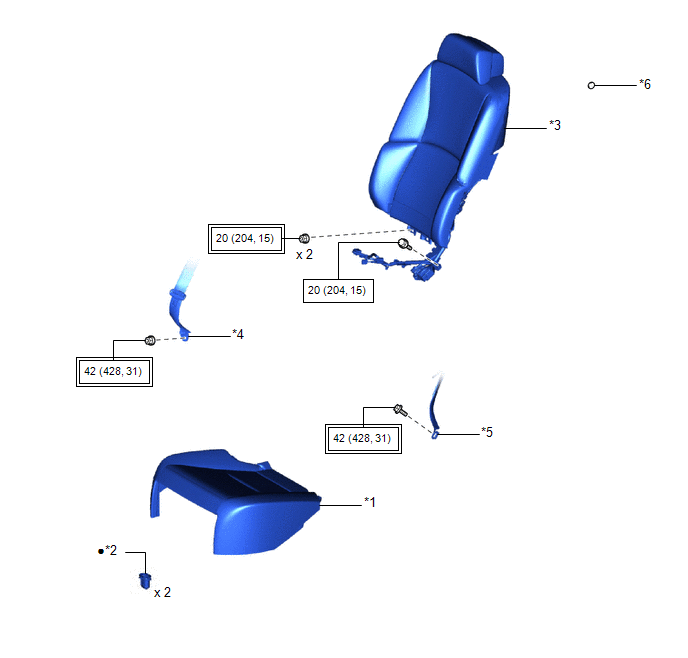

Fig 3: Child Restraint Seat Anchor Bracket Replacement Components With Torque Specifications (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SEAT CUSHION ASSEMBLY LH | *2 | REAR SEAT CUSHION LOCK HOOK |
| *3 | REAR SEATBACK ASSEMBLY LH | *4 | REAR CENTER SEAT OUTER BELT ASSEMBLY (FLOOR ANCHOR) |
| *5 | REAR SEAT OUTER BELT ASSEMBLY LH (FLOOR ANCHOR) | *6 | CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

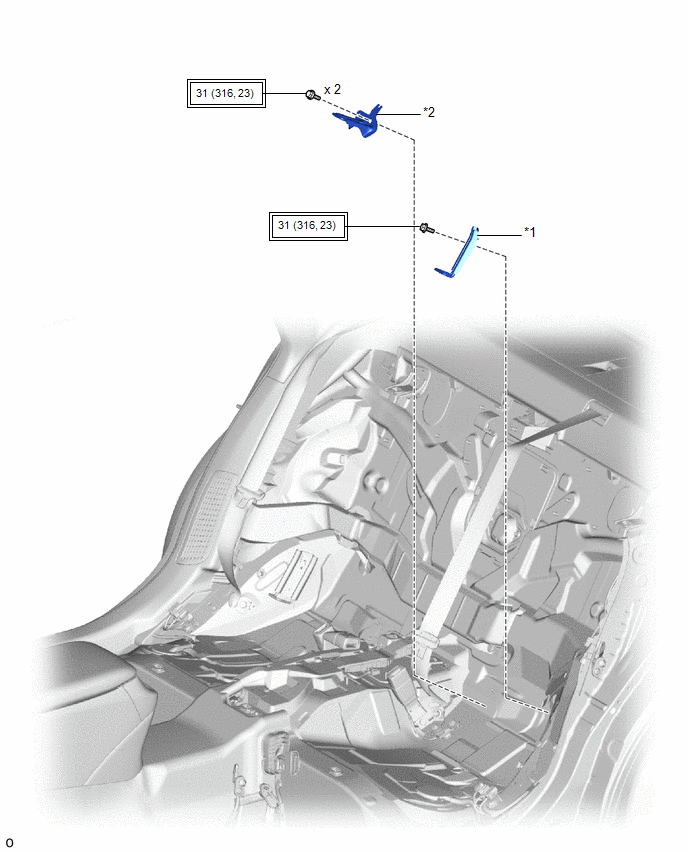

Fig 4: Child Restraint Seat Anchor Bracket Replacement Components With Torque Specifications (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH | *2 | INNER CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
