Components [10/2017 - 10/2020]

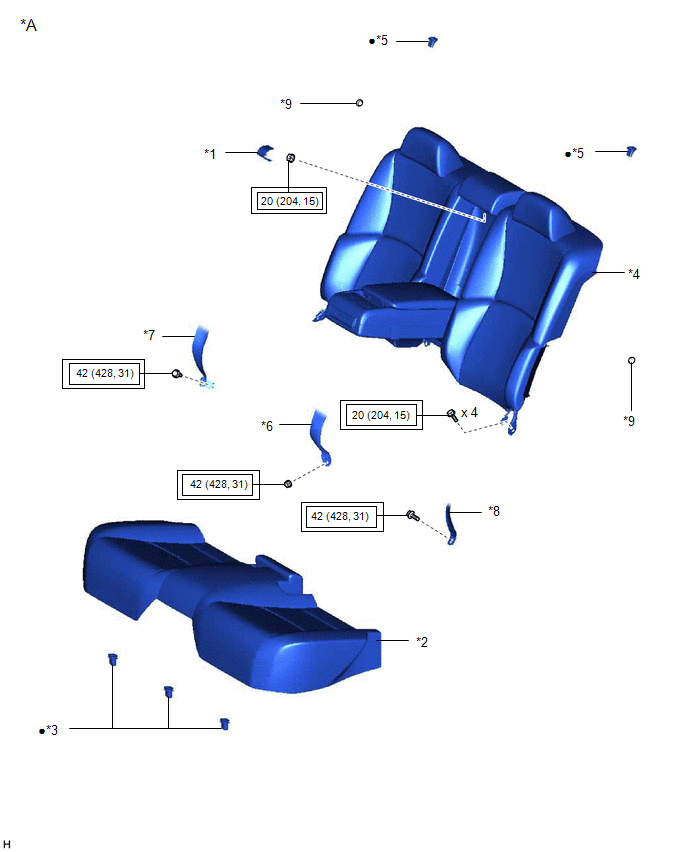

Fig 1: Roof Headlining Replacement Components With Torque Specifications [10/2017 - 10/2020] (1 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Fixed Seat Type | - | - |
| *1 | NO. 1 SEAT ARMREST CAP | *2 | REAR SEAT CUSHION ASSEMBLY |
| *3 | REAR SEAT CUSHION LOCK HOOK | *4 | REAR SEATBACK ASSEMBLY |
| *5 | REAR SEATBACK HOLDER | *6 | REAR CENTER SEAT OUTER BELT ASSEMBLY |
| *7 | REAR SEAT OUTER BELT ASSEMBLY RH | *8 | REAR SEAT OUTER BELT ASSEMBLY LH |
| *9 | CAP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

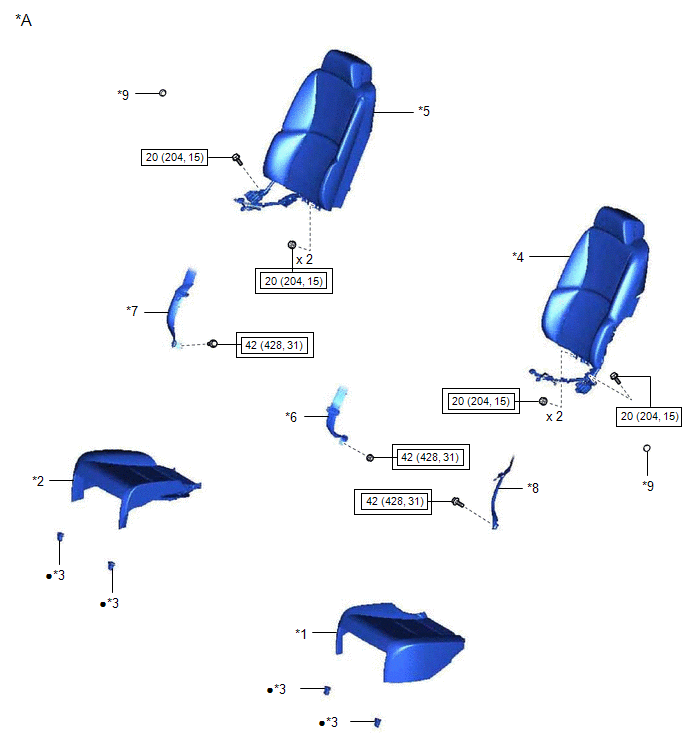

Fig 2: Roof Headlining Replacement Components With Torque Specifications [10/2017 - 10/2020] (2 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Power Seat | - | - |
| *1 | REAR SEAT CUSHION ASSEMBLY LH | *2 | REAR SEAT CUSHION ASSEMBLY RH |
| *3 | REAR SEAT CUSHION LOCK HOOK | *4 | REAR SEATBACK ASSEMBLY LH |
| *5 | REAR SEATBACK ASSEMBLY RH | *6 | REAR CENTER SEAT OUTER BELT ASSEMBLY |
| *7 | REAR SEAT OUTER BELT ASSEMBLY RH | *8 | REAR SEAT OUTER BELT ASSEMBLY LH |
| *9 | CAP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

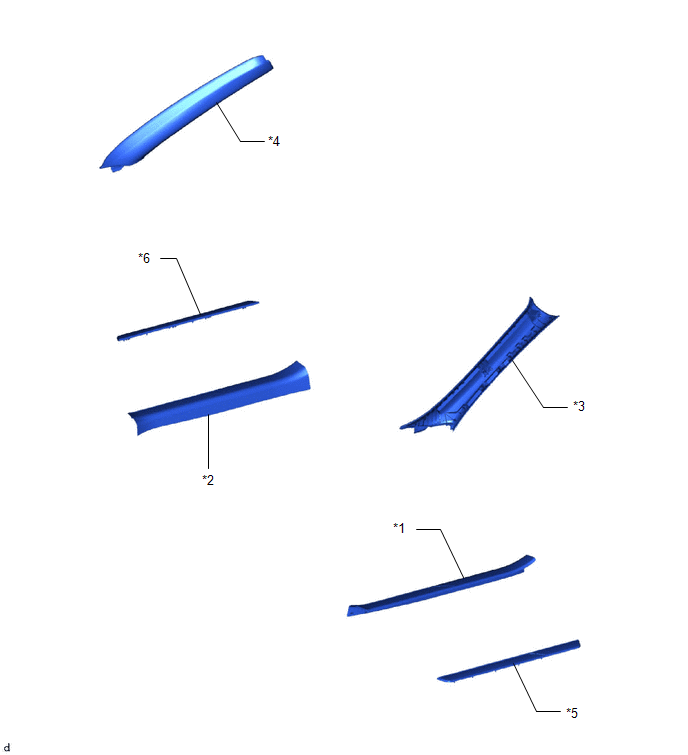

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT DOOR SCUFF PLATE LH | *2 | FRONT DOOR SCUFF PLATE RH |
| *3 | FRONT PILLAR GARNISH LH | *4 | FRONT PILLAR GARNISH RH |
| *5 | OUTSIDE FRONT DOOR SCUFF PLATE LH | *6 | OUTSIDE FRONT DOOR SCUFF PLATE RH |

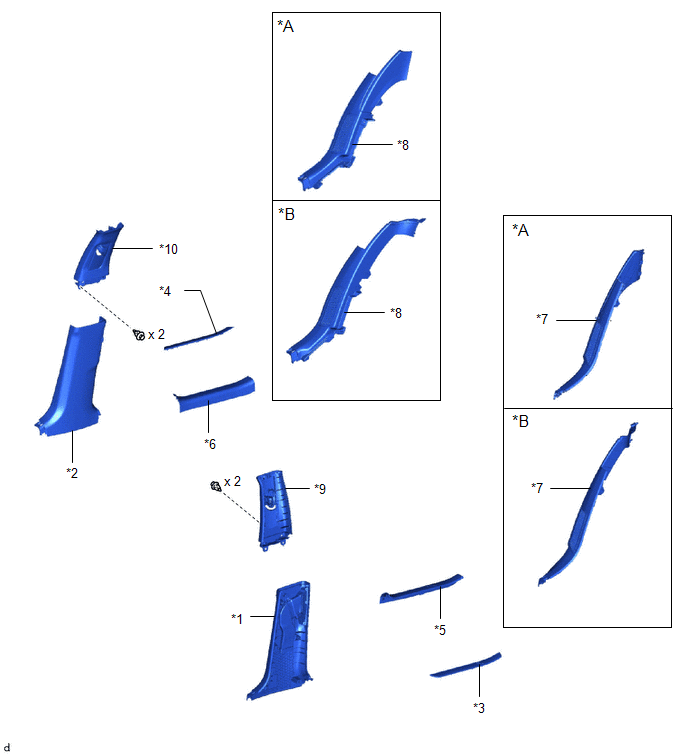

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Power Seat | *B | for Fixed Seat Type |
| *1 | LOWER CENTER PILLAR GARNISH LH | *2 | LOWER CENTER PILLAR GARNISH RH |
| *3 | OUTSIDE REAR DOOR SCUFF PLATE LH | *4 | OUTSIDE REAR DOOR SCUFF PLATE RH |
| *5 | REAR DOOR SCUFF PLATE LH | *6 | REAR DOOR SCUFF PLATE RH |
| *7 | REAR SEAT SIDE GARNISH LH | *8 | REAR SEAT SIDE GARNISH RH |
| *9 | UPPER CENTER PILLAR GARNISH LH | *10 | UPPER CENTER PILLAR GARNISH RH |

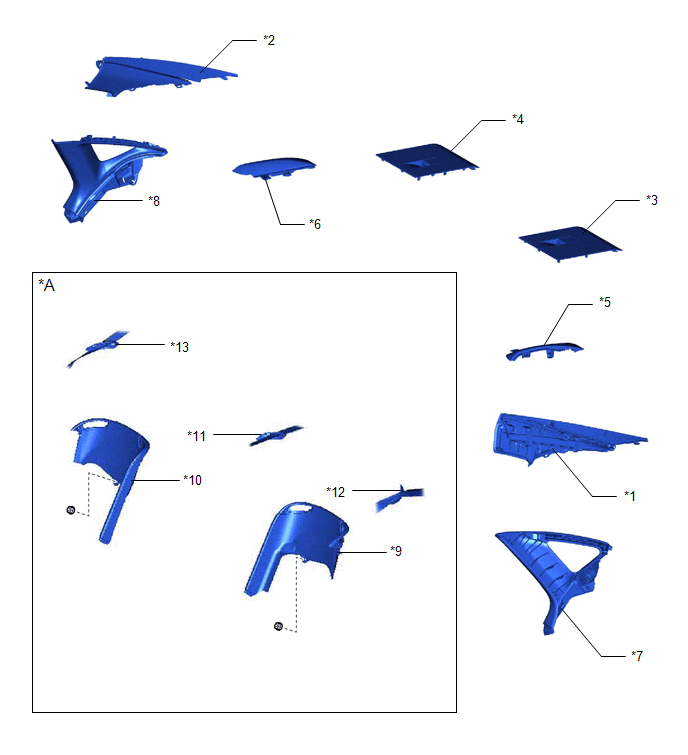

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Power Seat | - | - |
| *1 | INNER ROOF SIDE GARNISH ASSEMBLY LH | *2 | INNER ROOF SIDE GARNISH ASSEMBLY RH |
| *3 | PACKAGE TRAY TRIM GARNISH LH | *4 | PACKAGE TRAY TRIM GARNISH RH |
| *5 | PACKAGE TRAY TRIM SIDE COVER LH | *6 | PACKAGE TRAY TRIM SIDE COVER RH |
| *7 | ROOF SIDE RAIL GARNISH ASSEMBLY LH | *8 | ROOF SIDE RAIL GARNISH ASSEMBLY RH |
| *9 | ROOM PARTITION BOARD ASSEMBLY LH | *10 | ROOM PARTITION BOARD ASSEMBLY RH |
| *11 | REAR CENTER SEAT OUTER BELT ASSEMBLY | *12 | REAR SEAT OUTER BELT ASSEMBLY LH |
| *13 | REAR SEAT OUTER BELT ASSEMBLY RH | - | - |

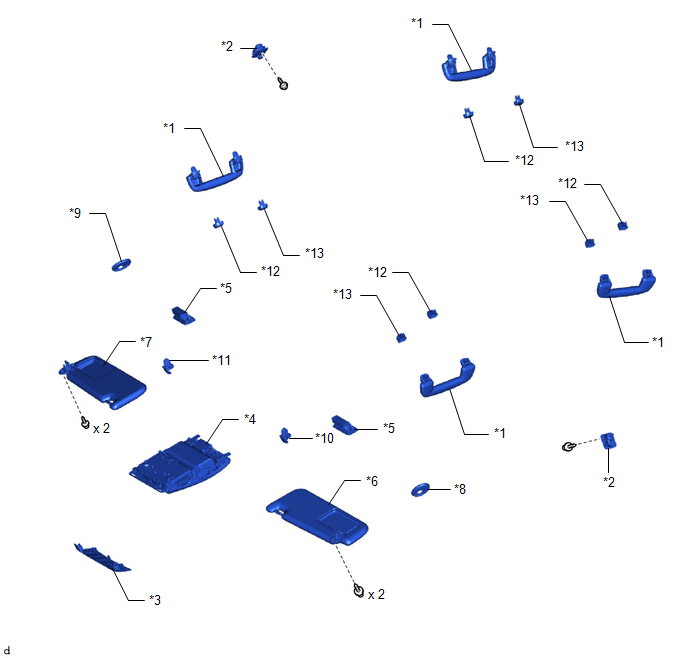

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ASSIST GRIP SUB-ASSEMBLY | *2 | COAT HOOK |
| *3 | FRONT ROOF TOP GARNISH | *4 | MAP LIGHT ASSEMBLY |
| *5 | VANITY LIGHT ASSEMBLY | *6 | VISOR ASSEMBLY LH |
| *7 | VISOR ASSEMBLY RH | *8 | VISOR BRACKET COVER LH |
| *9 | VISOR BRACKET COVER RH | *10 | VISOR HOLDER LH |
| *11 | VISOR HOLDER RH | *12 | ASSIST GRIP COVER LH |
| *13 | ASSIST GRIP COVER RH | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | SPOT LIGHT ASSEMBLY | *2 | VANITY MIRROR ASSEMBLY |

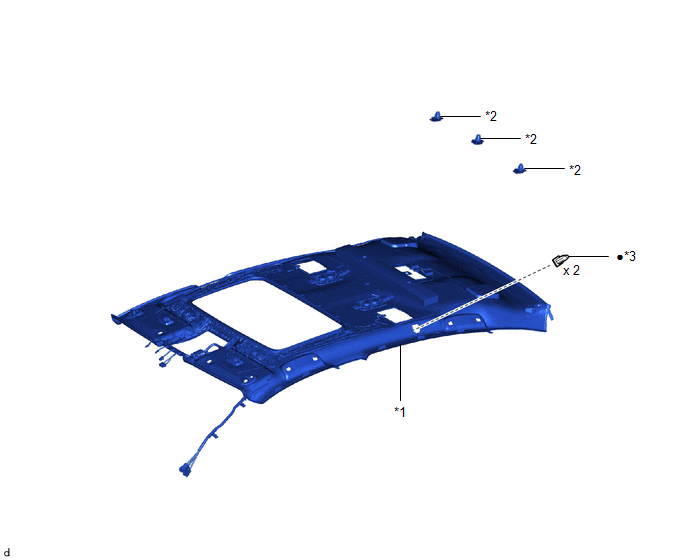

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ROOF HEADLINING ASSEMBLY | *2 | CLIP |
| *3 | GROMMET | - | - |
| • | Non-reusable part | - | - |

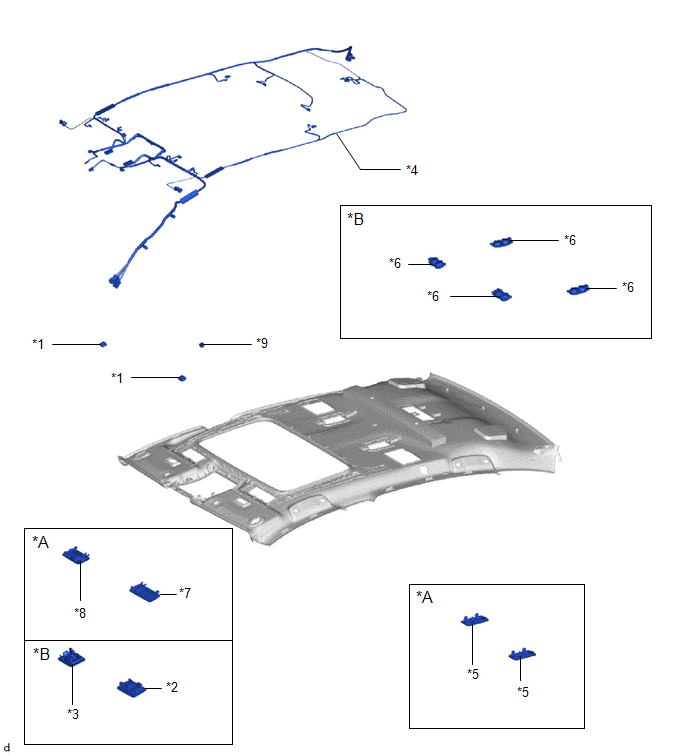

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 24 Speakers | *B | for 12 Speakers |
| *1 | ACTIVE NOISE CONTROL MICROPHONE | *2 | MICROPHONE CASE LH |
| *3 | MICROPHONE CASE RH | *4 | NO. 1 ROOF WIRE |
| *5 | REAR SPEAKER GRILLE | *6 | ROOF SPEAKER ASSEMBLY |
| *7 | ROOF SPEAKER GRILLE LH | *8 | ROOF SPEAKER GRILLE RH |
| *9 | TELEPHONE MICROPHONE ASSEMBLY | - | - |
