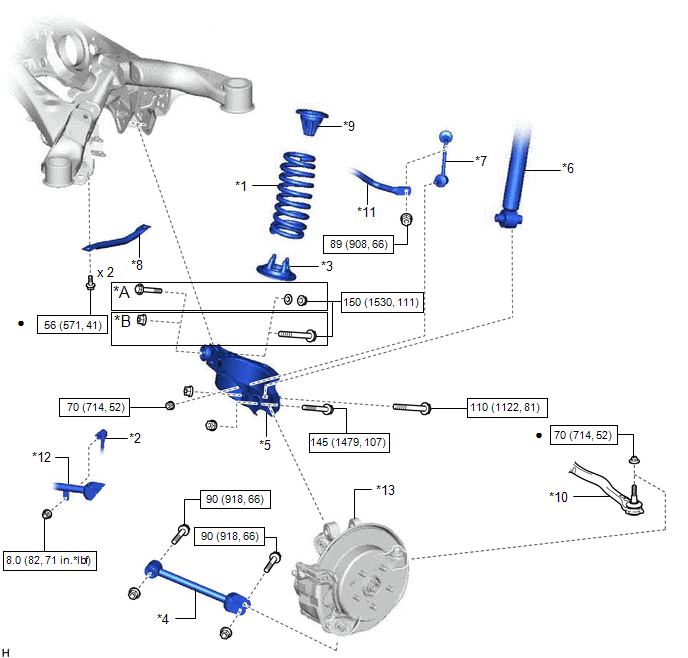

| *A |
for Type A |
*B |
for Type B |
| *1 |
REAR COIL SPRING |
*2 |
REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY |
| *3 |
REAR LOWER COIL SPRING INSULATOR |
*4 |
REAR NO. 1 SUSPENSION ARM ASSEMBLY |
| *5 |
REAR NO. 2 SUSPENSION ARM ASSEMBLY |
*6 |
REAR SHOCK ABSORBER ASSEMBLY |
| *7 |
REAR STABILIZER LINK ASSEMBLY |
*8 |
REAR SUSPENSION MEMBER BRACE |
| *9 |
REAR UPPER COIL SPRING INSULATOR |
*10 |
TOE CONTROL LINK SUB-ASSEMBLY |
| *11 |
REAR STABILIZER BAR |
*12 |
REAR NO. 1 UPPER CONTROL ARM ASSEMBLY |
| *13 |
REAR AXLE ASSEMBLY |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
