Components [04/2013 - 10/2016]

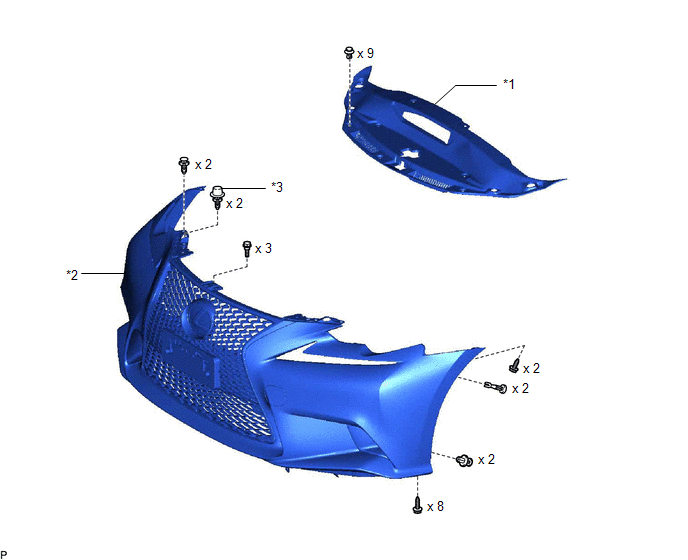

| *1 | COOL AIR INTAKE DUCT SEAL | *2 | FRONT BUMPER ASSEMBLY |
| *3 | RADIATOR SUPPORT CUSHION | - | - |

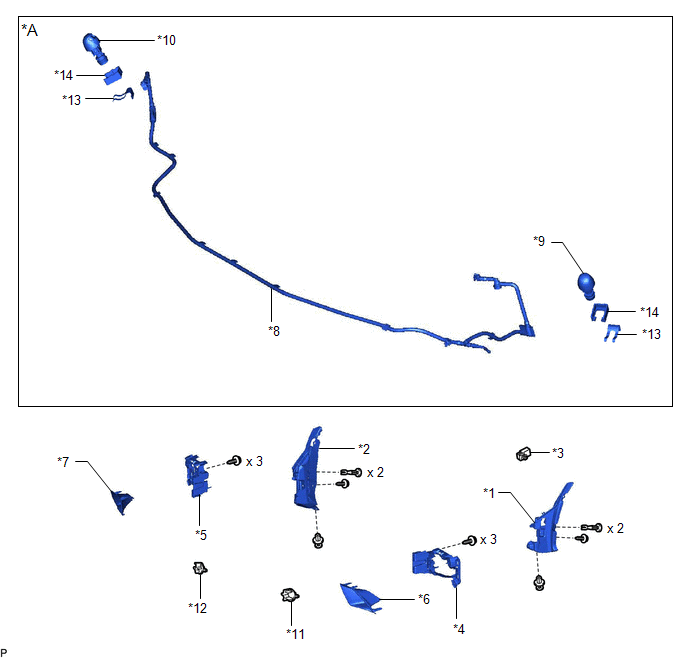

| *A | w/ Headlight Cleaner System | - | - |
| *1 | AIR INTAKE DUCT LH | *2 | AIR INTAKE DUCT RH |
| *3 | CONNECTOR COVER | *4 | FOG LIGHT MOUNTING BRACKET LH |
| *5 | FOG LIGHT MOUNTING BRACKET RH | *6 | FRONT BUMPER HOLE COVER LH |
| *7 | FRONT BUMPER HOLE COVER RH | *8 | HEADLIGHT CLEANER HOSE |
| *9 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY LH | *10 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY RH |
| *11 | RADIATOR GRILLE CENTER MOULDING LH | *12 | RADIATOR GRILLE CENTER MOULDING RH |
| *13 | NO. 3 HEADLIGHT CLEANER CLAMP | *14 | NO. 2 HEADLIGHT CLEANER CLAMP |

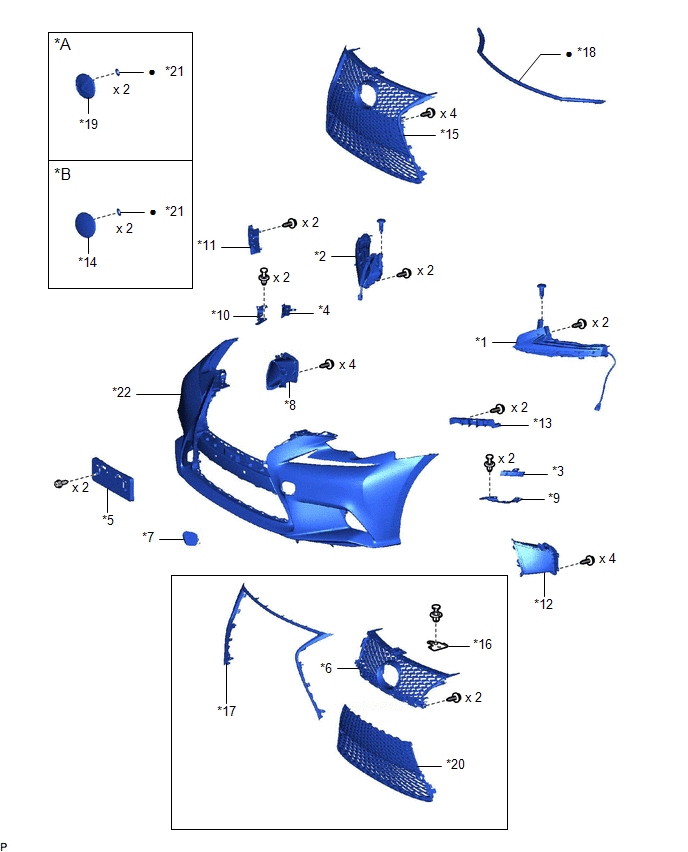

| *A | w/o Dynamic Radar Cruise Control System | *B | w/ Dynamic Radar Cruise Control System |
| *1 | CLEARANCE LIGHT ASSEMBLY LH | *2 | CLEARANCE LIGHT ASSEMBLY RH |
| *3 | FRONT BUMPER BRACKET LH | *4 | FRONT BUMPER BRACKET RH |
| *5 | FRONT BUMPER EXTENTION MOUNTING BRACKET | *6 | INSIDE RADIATOR GRILLE |
| *7 | LOWER FRONT BUMPER COVER | *8 | NO. 1 COOL AIR INTAKE DUCT |
| *9 | NO. 1 FRONT BUMPER BRACKET LH | *10 | NO. 1 FRONT BUMPER BRACKET RH |
| *11 | NO. 1 FRONT BUMPER RETAINER BRACKET | *12 | NO. 2 COOL AIR INTAKE DUCT |
| *13 | NO. 2 FRONT BUMPER RETAINER BRACKET | *14 | RADIATOR GRILLE (OR FRONT PANEL) EMBLEM |
| *15 | RADIATOR GRILLE ASSEMBLY | *16 | RADIATOR GRILLE BRACKET |
| *17 | RADIATOR GRILLE MOULDING | *18 | RADIATOR GRILLE PROTECTOR |
| *19 | SYMBOL EMBLEM | *20 | FRONT BUMPER EXTENTION |
| *21 | SPRING NUT | *22 | FRONT BUMPER COVER |
| • | Non-reusable part | - | - |
Fig 4: Front Bumper (For Sport Package) Replacement Components With Torque Specifications [04/2013 - 10/2016] (4 Of 4)
| *1 | FRONT BUMPER ENERGY ABSORBER | *2 | FRONT BUMPER REINFORCEMENT |
| *3 | FRONT BUMPER SIDE RETAINER LH | *4 | FRONT BUMPER SIDE RETAINER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
