Components [09/2020 - ]

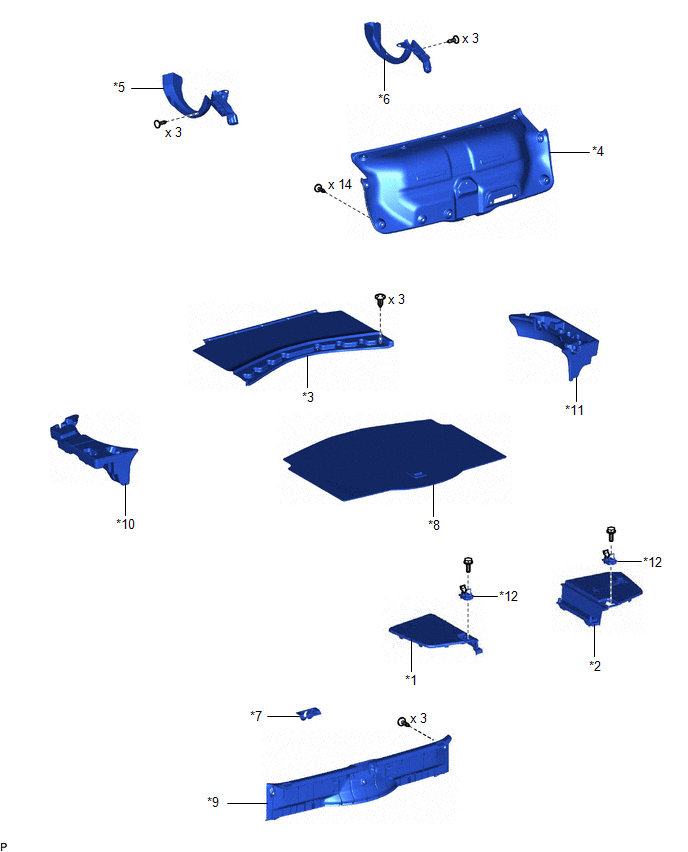

Fig 1: Luggage Door Hinge Torsion Bar Replacement Components [09/2020 - ] (1 Of 2)
GTY967429Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 DECK SIDE TRIM BOX LH *2 DECK SIDE TRIM BOX RH
*3 FRONT LUGGAGE COMPARTMENT TRIM COVER *4 LUGGAGE COMPARTMENT DOOR COVER
*5 LUGGAGE COMPARTMENT DOOR HINGE COVER LH *6 LUGGAGE COMPARTMENT DOOR HINGE COVER RH
*7 LUGGAGE COMPARTMENT DOOR STRIKER COVER *8 LUGGAGE COMPARTMENT FLOOR MAT
*9 REAR LUGGAGE COMPARTMENT TRIM COVER *10 SPARE WHEEL COVER TRAY LH
*11 SPARE WHEEL COVER TRAY RH *12 ROPE HOOK ASSEMBLY

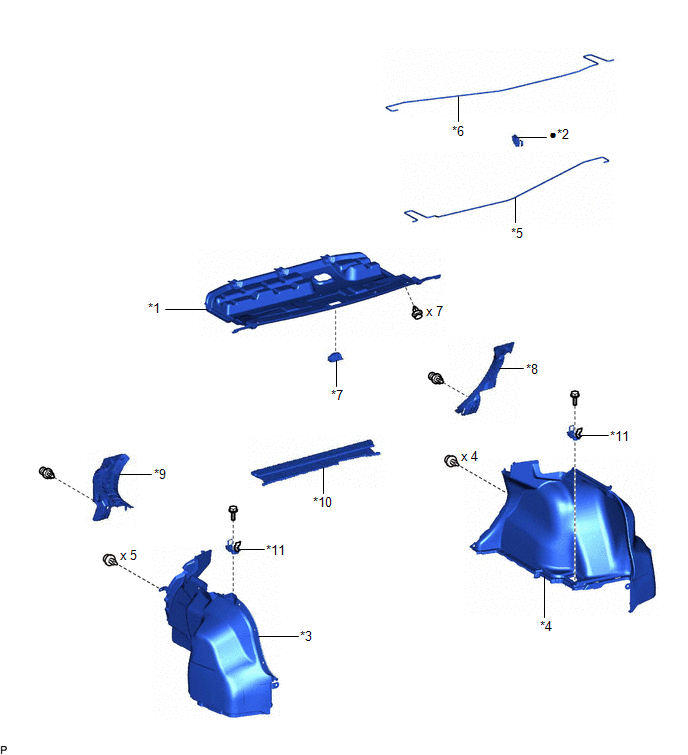

Fig 2: Luggage Door Hinge Torsion Bar Replacement Components [09/2020 - ] (2 Of 2)
GTY967894Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FRONT UPPER LUGGAGE COMPARTMENT TRIM COVER *2 LUGGAGE COMPARTMENT DOOR TORSION BAR SUPPORT
*3 LUGGAGE COMPARTMENT TRIM COVER LH *4 LUGGAGE COMPARTMENT TRIM COVER RH
*5 LUGGAGE DOOR HINGE TORSION BAR LH *6 LUGGAGE DOOR HINGE TORSION BAR RH
*7 NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY *8 NO. 1 ROOM PARTITION COVER
*9 NO. 2 ROOM PARTITION COVER *10 REAR SEAT SUB FLOOR PANEL
*11 ROPE HOOK ASSEMBLY - -
• Non-reusable part - -
