Components [10/2020 - 07/2022]

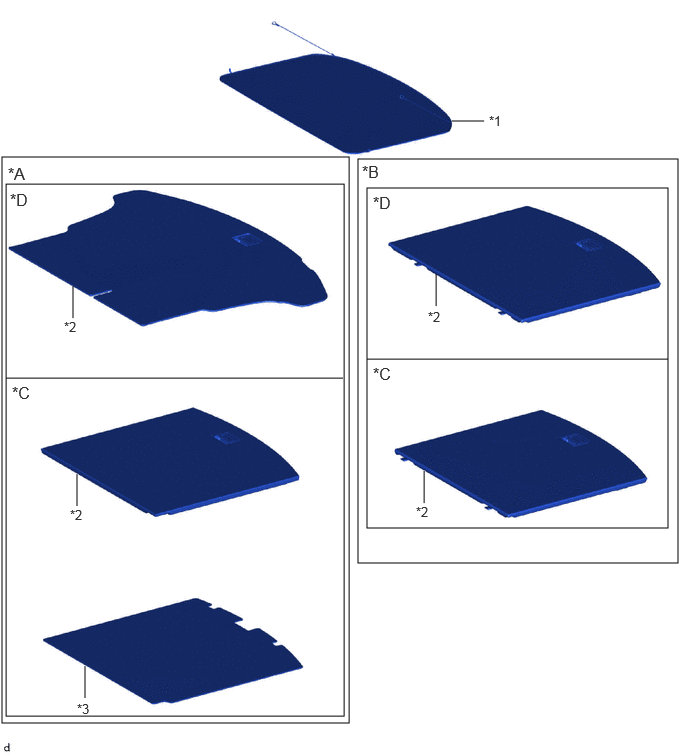

| *A | w/o Spare Tire | *B | w/ Spare Tire |
| *C | for HV Model | *D | for Gasoline Model |
| *1 | TONNEAU COVER ASSEMBLY | *2 | DECK BOARD ASSEMBLY |
| *3 | REAR FLOOR MAT ASSEMBLY | - | - |

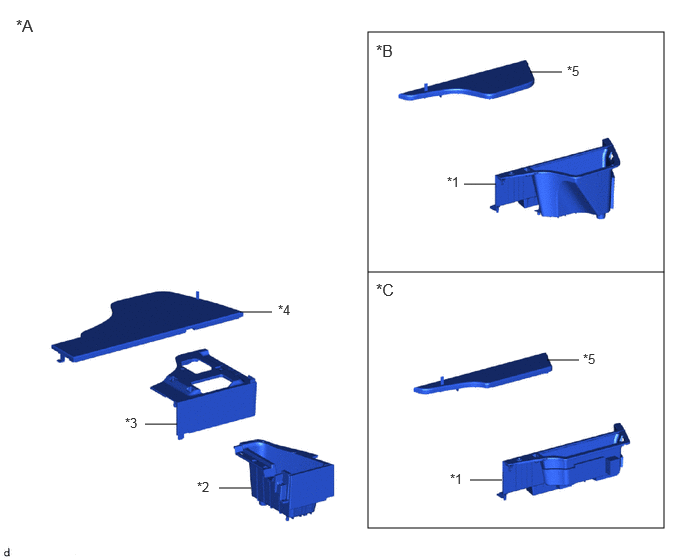

| *A | w/o Spare Tire | *B | w/o Woofer |
| *C | w/ Woofer | - | - |
| *1 | DECK FLOOR BOX LH | *2 | DECK FLOOR BOX RH |
| *3 | LUGGAGE COMPARTMENT TRIM BOX | *4 | NO. 2 DECK BOARD SUB-ASSEMBLY |
| *5 | NO. 3 DECK BOARD SUB-ASSEMBLY | - | - |

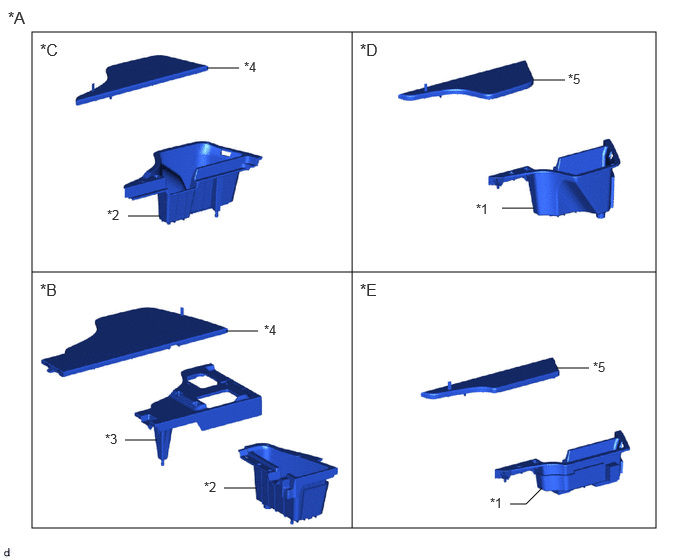

| *A | w/ Spare Tire | *B | for HV Model |
| *C | for Gasoline Model | *D | w/o Woofer |
| *E | w/ Woofer | - | - |
| *1 | DECK FLOOR BOX LH | *2 | DECK FLOOR BOX RH |
| *3 | LUGGAGE COMPARTMENT TRIM BOX | *4 | NO. 2 DECK BOARD SUB-ASSEMBLY |
| *5 | NO. 3 DECK BOARD SUB-ASSEMBLY | - | - |

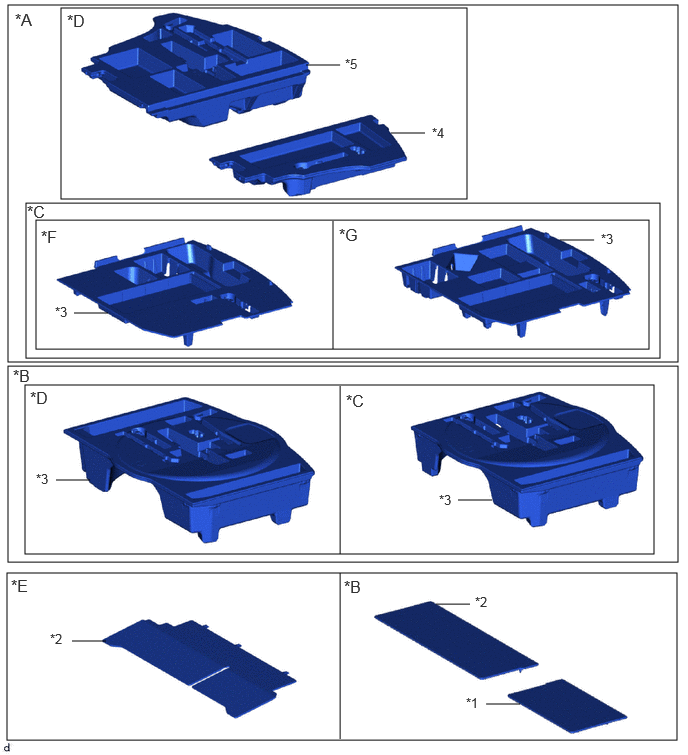

| *A | w/o Spare Tire | *B | w/ Spare Tire |
| *C | for HV Model | *D | for Gasoline Model |
| *E | for HV Model without Spare Tire | *F | for 2WD |
| *G | for AWD | - | - |
| *1 | NO. 1 DECK BOARD | *2 | DECK BOARD SUB-ASSEMBLY |
| *3 | REAR DECK FLOOR BOX | *4 | DECK SIDE TRIM BOX LH |
| *5 | DECK SIDE TRIM BOX RH | - | - |

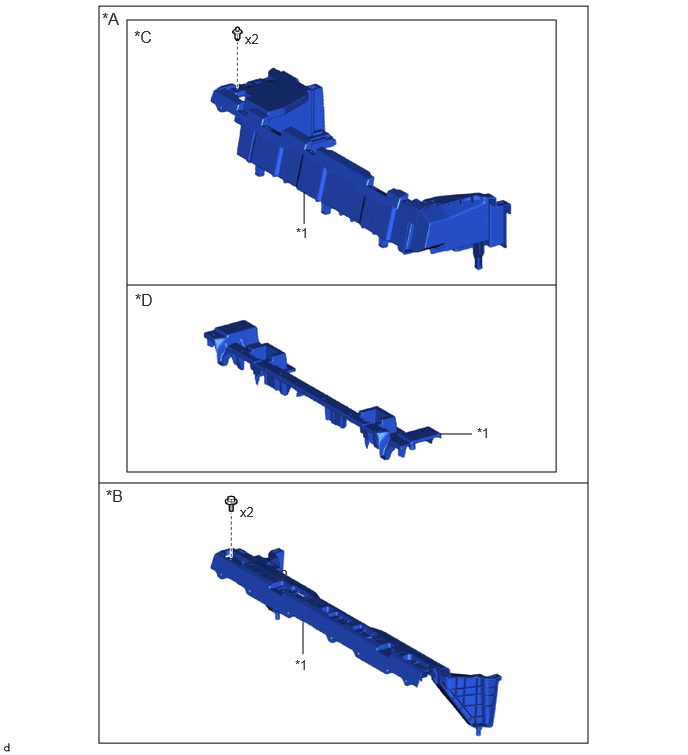

| *A | w/o Spare Tire | *B | w/ Spare Tire |
| *C | for HV Model | *D | for Gasoline Model |
| *1 | FRONT DECK FLOOR BOX | - | - |

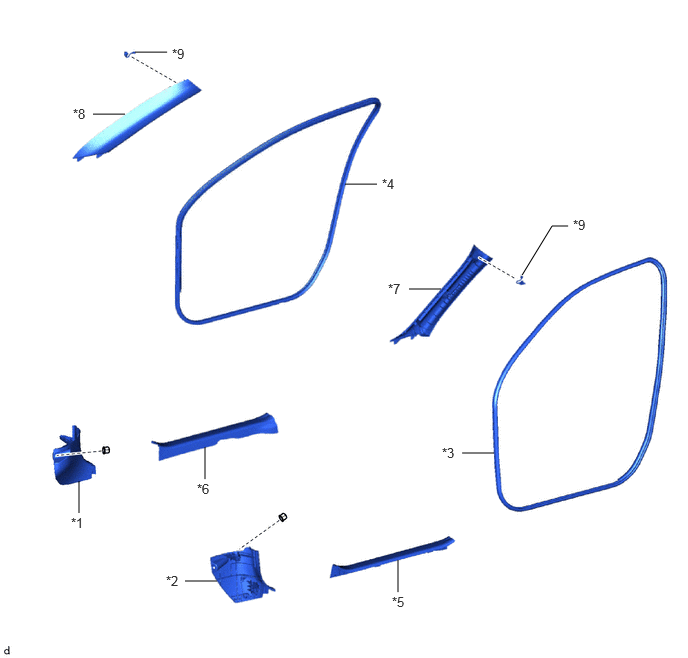

| *1 | COWL SIDE TRIM BOARD RH | *2 | COWL SIDE TRIM SUB-ASSEMBLY LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH |
| *5 | FRONT DOOR SCUFF PLATE LH | *6 | FRONT DOOR SCUFF PLATE RH |
| *7 | FRONT PILLAR GARNISH ASSEMBLY LH | *8 | FRONT PILLAR GARNISH ASSEMBLY RH |
| *9 | FRONT PILLAR GARNISH CLIP | - | - |

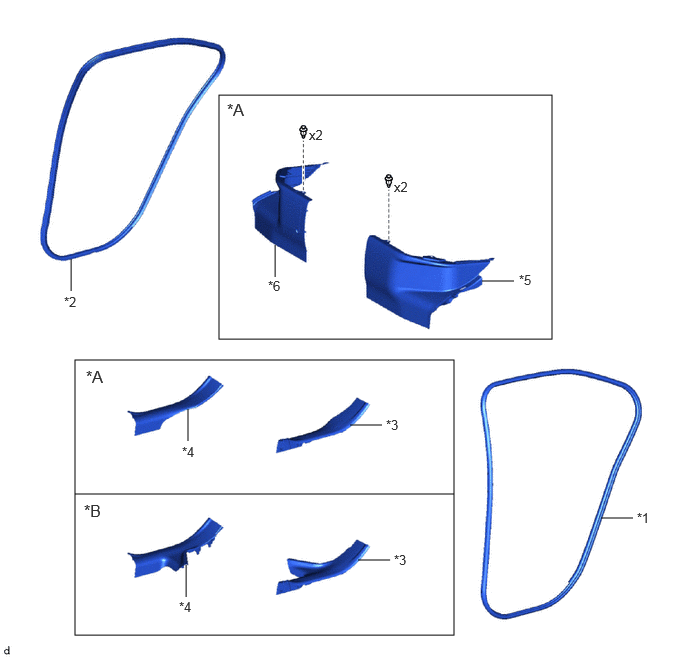

| *A | for HV Model | *B | for Gasoline Model |
| *1 | REAR DOOR OPENING TRIM WEATHERSTRIP LH | *2 | REAR DOOR OPENING TRIM WEATHERSTRIP RH |
| *3 | REAR DOOR SCUFF PLATE LH | *4 | REAR DOOR SCUFF PLATE RH |
| *5 | REAR UNDER SIDE COVER LH | *6 | REAR UNDER SIDE COVER RH |

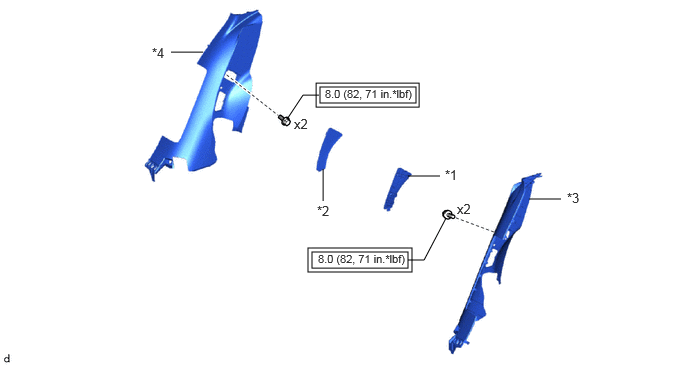

Fig 8: Roof Headlining Replacement Components With Torque Specifications [10/2020 - 07/2022] (8 Of 19)
| *1 | REAR PILLAR COVER LH | *2 | REAR PILLAR COVER RH |
| *3 | REAR SEAT SIDE GARNISH LH | *4 | REAR SEAT SIDE GARNISH RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |

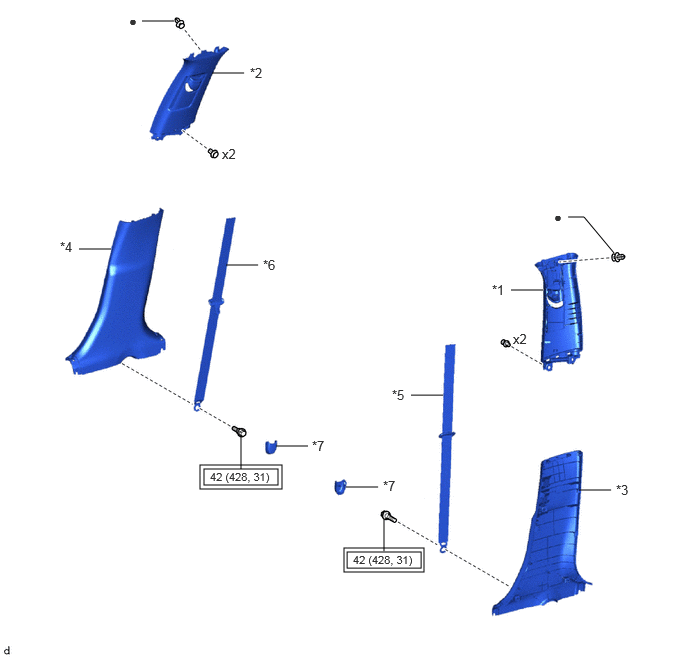

Fig 9: Roof Headlining Replacement Components With Torque Specifications [10/2020 - 07/2022] (9 Of 19)
| *1 | CENTER PILLAR GARNISH ASSEMBLY LH | *2 | CENTER PILLAR GARNISH ASSEMBLY RH |
| *3 | CENTER PILLAR LOWER GARNISH LH | *4 | CENTER PILLAR LOWER GARNISH RH |
| *5 | FRONT SEAT OUTER BELT ASSEMBLY LH | *6 | FRONT SEAT OUTER BELT ASSEMBLY RH |
| *7 | LAP BELT OUTER ANCHOR COVER | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |
Fig 10: Roof Headlining Replacement Components With Torque Specifications [10/2020 - 07/2022] (10 Of 19)

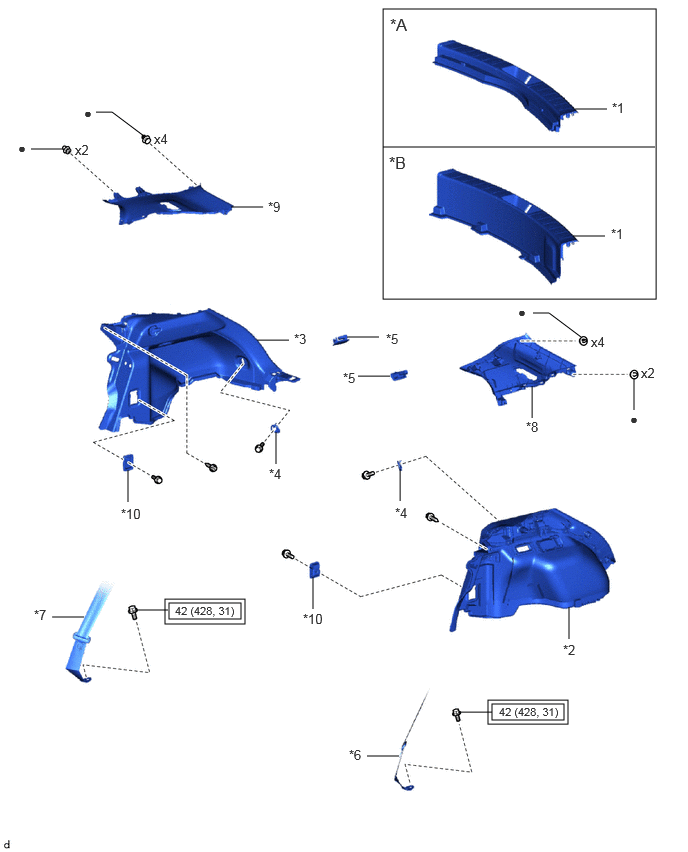

| *A | w/ Deck Floor Box | *B | w/o Deck Floor Box |
| *1 | DECK TRIM REAR COVER | *2 | DECK TRIM SIDE PANEL ASSEMBLY LH |
| *3 | DECK TRIM SIDE PANEL ASSEMBLY RH | *4 | LUGGAGE HOLD BELT STRIKER ASSEMBLY |
| *5 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *6 | REAR SEAT OUTER BELT ASSEMBLY LH |
| *7 | REAR SEAT OUTER BELT ASSEMBLY RH | *8 | ROOF SIDE INNER GARNISH ASSEMBLY LH |
| *9 | ROOF SIDE INNER GARNISH ASSEMBLY RH | *10 | ROPE HOOK ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

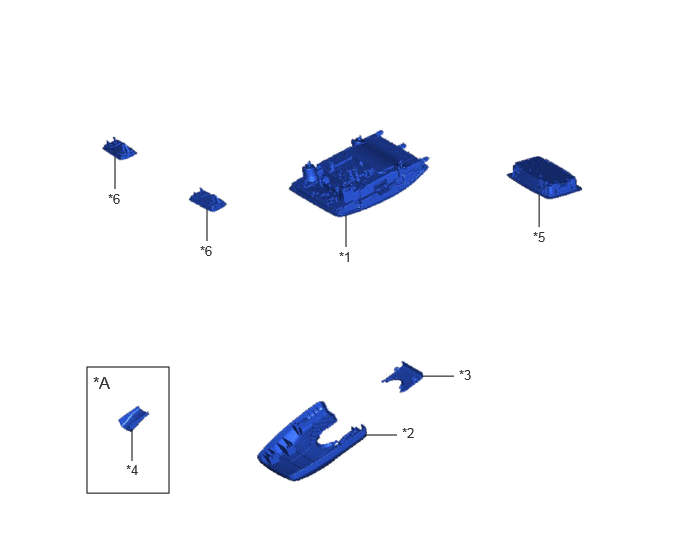

| *A | w/ Rain Sensor | - | - |
| *1 | MAP LIGHT ASSEMBLY | *2 | NO. 1 FORWARD RECOGNITION COVER |
| *3 | NO. 2 FORWARD RECOGNITION COVER | *4 | RAIN SENSOR COVER |
| *5 | SPOT LIGHT ASSEMBLY | *6 | VANITY LIGHT ASSEMBLY |

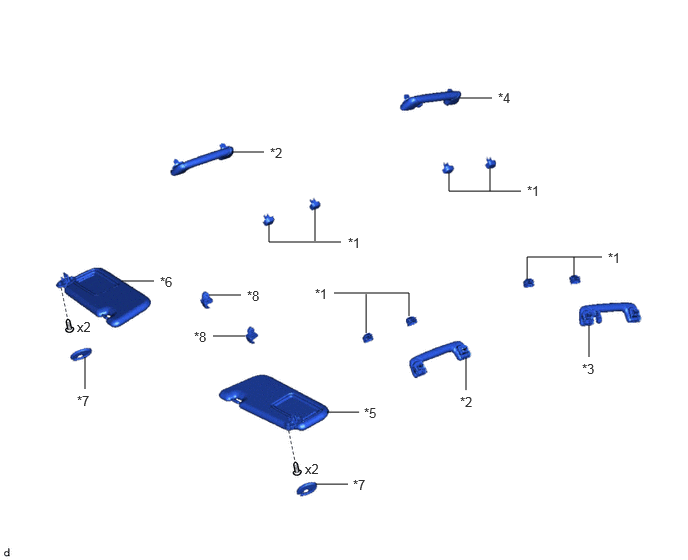

| *1 | ASSIST GRIP COVER | *2 | ASSIST GRIP SUB-ASSEMBLY |
| *3 | REAR ASSIST GRIP ASSEMBLY LH | *4 | REAR ASSIST GRIP ASSEMBLY RH |
| *5 | VISOR ASSEMBLY LH | *6 | VISOR ASSEMBLY RH |
| *7 | VISOR BRACKET COVER | *8 | VISOR HOLDER |

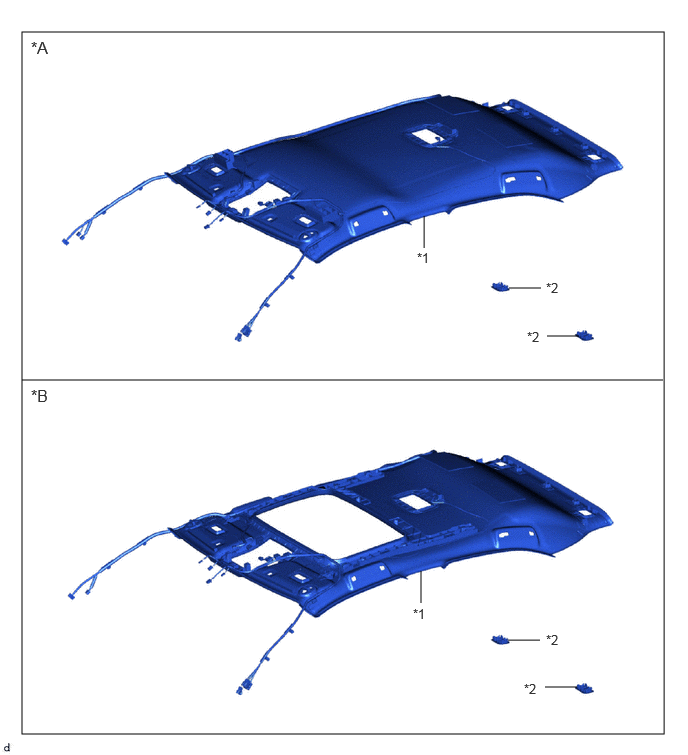

| *A | w/o Sliding Roof | *B | w/ Sliding Roof |
| *1 | ROOF HEADLINING ASSEMBLY | *2 | ROOF HEADLINING SERVICE HOLE COVER |

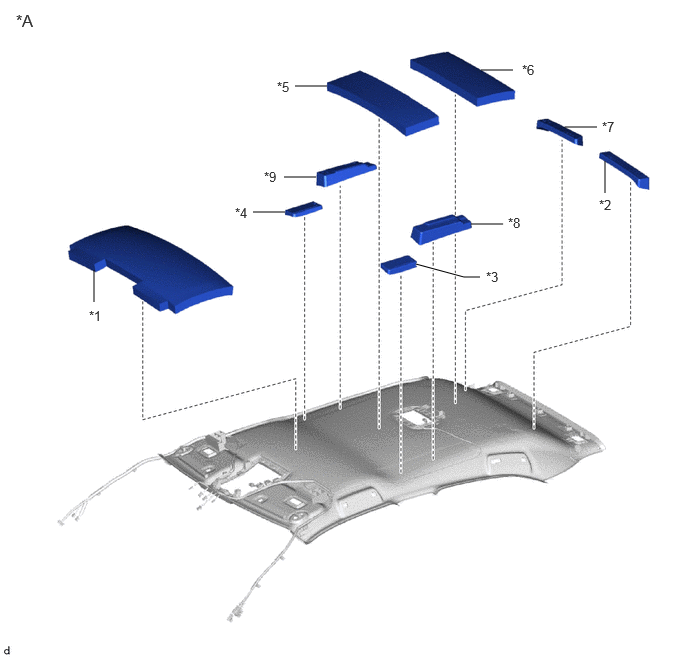

| *A | w/o Sliding Roof | - | - |
| *1 | NO. 1 ROOF SILENCER PAD | *2 | NO. 2 ROOF HEADLINING PAD |
| *3 | NO. 2 ROOF HEADLINING PAD LH | *4 | NO. 2 ROOF HEADLINING PAD RH |
| *5 | NO. 2 ROOF SILENCER PAD | *6 | NO. 3 ROOF SILENCER PAD |
| *7 | ROOF HEADLINING PAD | *8 | ROOF HEADLINING PAD LH |
| *9 | ROOF HEADLINING PAD RH | - | - |

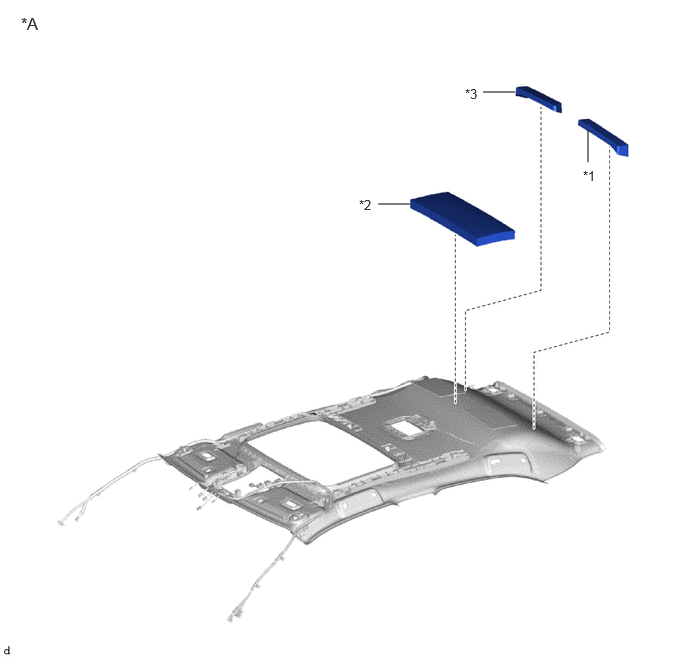

| *A | w/ Sliding Roof | - | - |
| *1 | NO. 2 ROOF HEADLINING PAD | *2 | NO. 3 ROOF SILENCER PAD |
| *3 | ROOF HEADLINING PAD | - | - |

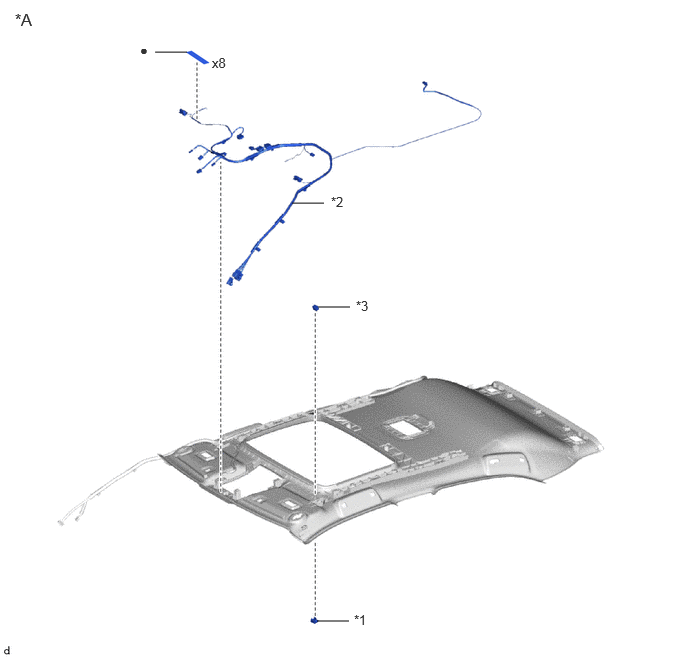

| *A | w/o Sliding Roof | - | - |
| *1 | NO. 1 MICROPHONE CASE | *2 | NO. 1 ROOF WIRE |
| *3 | TELEPHONE MICROPHONE ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
| *A | w/ Sliding Roof | - | - |
| *1 | NO. 1 MICROPHONE CASE | *2 | NO. 1 ROOF WIRE |
| *3 | TELEPHONE MICROPHONE ASSEMBLY | - | - |
| • | Non-reusable part | - | - |

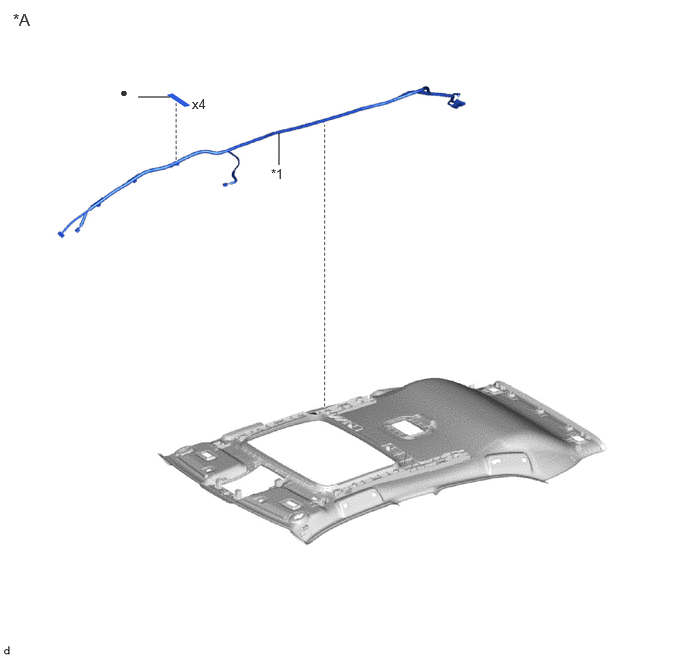

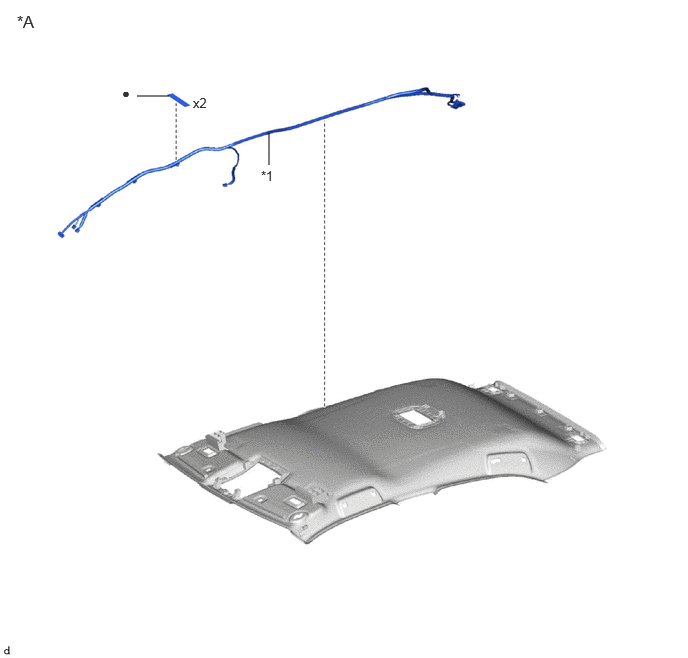

| *A | w/o Sliding Roof | - | - |
| *1 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
| *A | w/ Sliding Roof | - | - |
| *1 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
