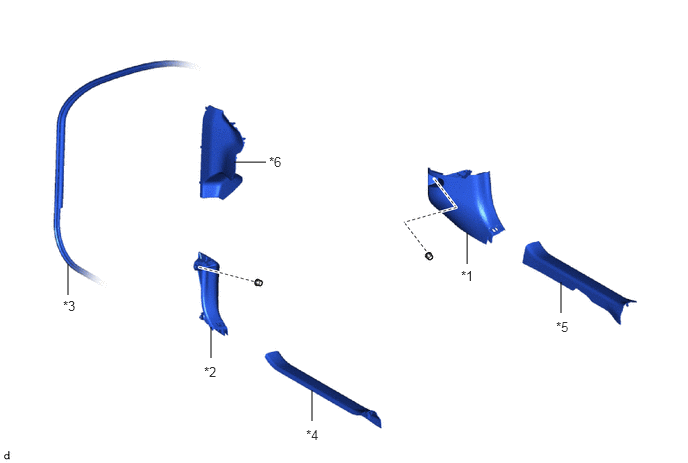

Components [10/2018 - 07/2022]
| *1 | COWL SIDE TRIM BOARD RH | *2 | COWL SIDE TRIM SUB-ASSEMBLY LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FRONT DOOR SCUFF PLATE RH | *6 | INSTRUMENT SIDE PANEL LH |

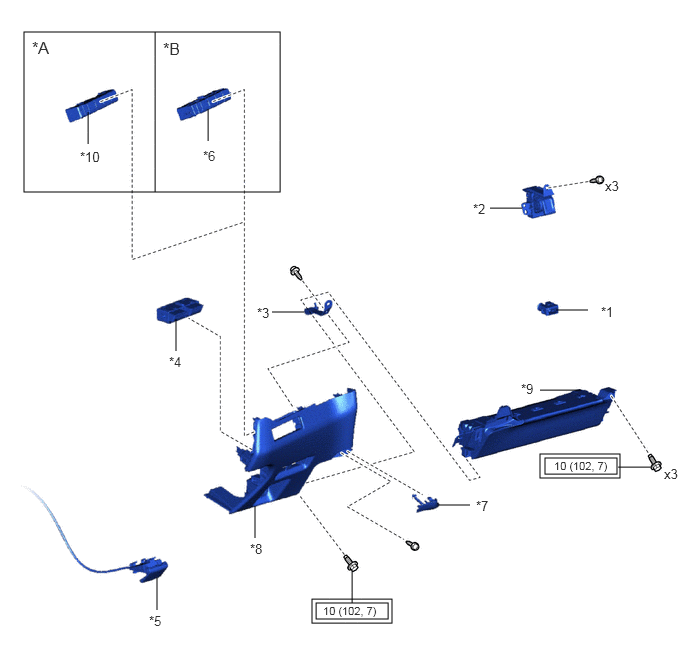

Fig 2: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2018 - 07/2022] (2 Of 9)
| *A | w/o Combination Switch | *B | w/ Combination Switch |
| *1 | COOLER THERMISTOR (ROOM TEMPERATURE SENSOR) | *2 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY |
| *3 | FRONT LOWER PANEL BRACKET | *4 | FUEL LID OPENER SWITCH |
| *5 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *6 | INTEGRATION CONTROL AND PANEL ASSEMBLY |
| *7 | LOWER INSTRUMENT COVER | *8 | LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY |
| *9 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY | *10 | SPARE SWITCH HOLE COVER |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

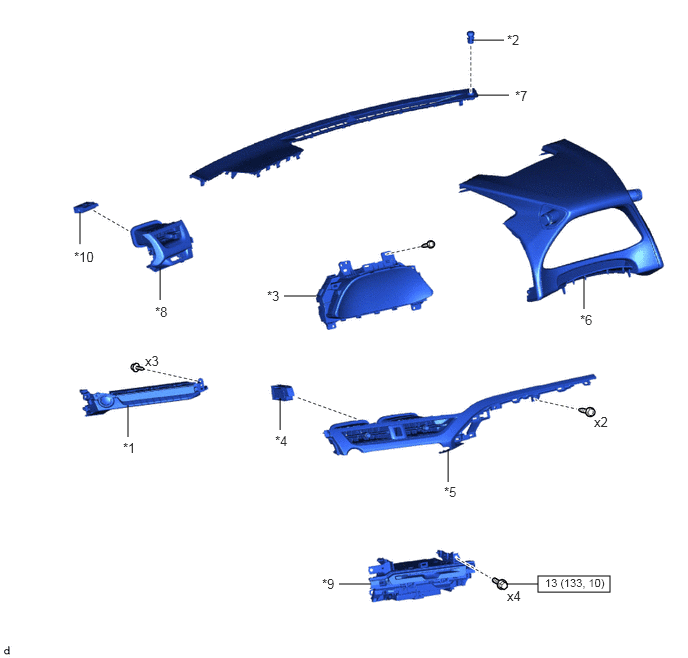

Fig 3: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2018 - 07/2022] (3 Of 9)
| *1 | AIR CONDITIONING CONTROL ASSEMBLY | *2 | AUTOMATIC LIGHT CONTROL SENSOR |
| *3 | COMBINATION METER ASSEMBLY | *4 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
| *5 | INSTRUMENT CENTER CLUSTER FINISH PANEL SUB-ASSEMBLY | *6 | METER HOOD SUB-ASSEMBLY |
| *7 | NO. 1 DEFROSTER NOZZLE GARNISH | *8 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *9 | RADIO RECEIVER ASSEMBLY WITH BRACKET | *10 | TRIP SWITCH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

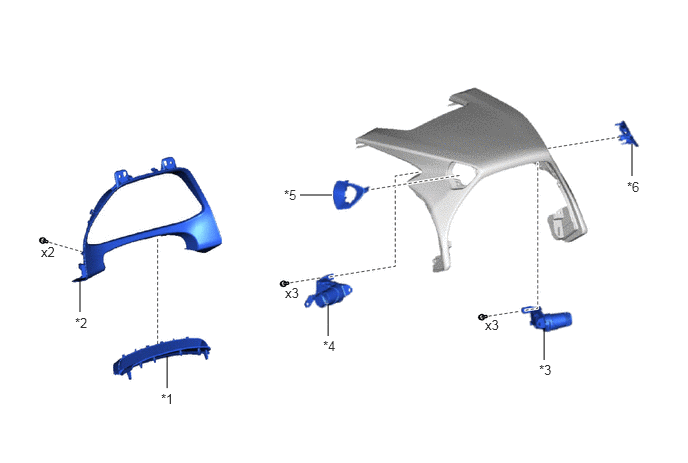

| *1 | INSTRUMENT CLUSTER FINISH PANEL CUSHION | *2 | INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY |
| *3 | COMBINATION SWITCH ASSEMBLY (SATELLITE SWITCH SET) | *4 | VSC OFF SWITCH |
| *5 | INSTRUMENT PANEL HOLE COVER | *6 | NO. 2 INSTRUMENT PANEL HOLE COVER |

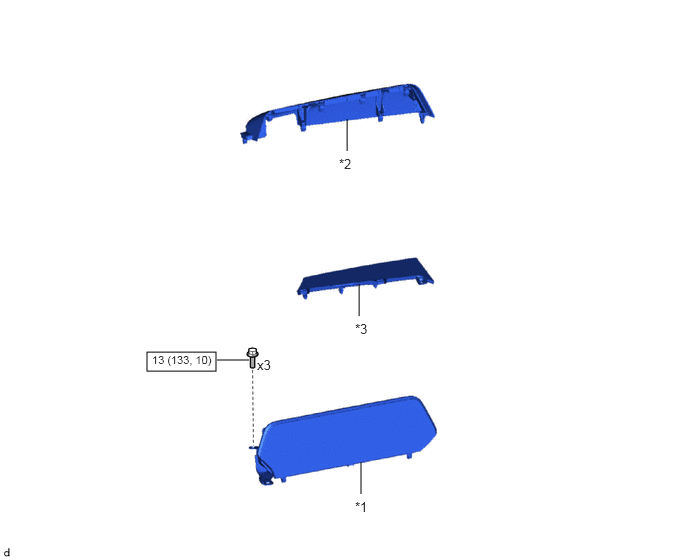

Fig 5: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2018 - 07/2022] (5 Of 9)
| *1 | MULTI-DISPLAY | *2 | UPPER INSTRUMENT CENTER CLUSTER FINISH PANEL |
| *3 | UPPER INSTRUMENT CLUSTER FINISH PANEL | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

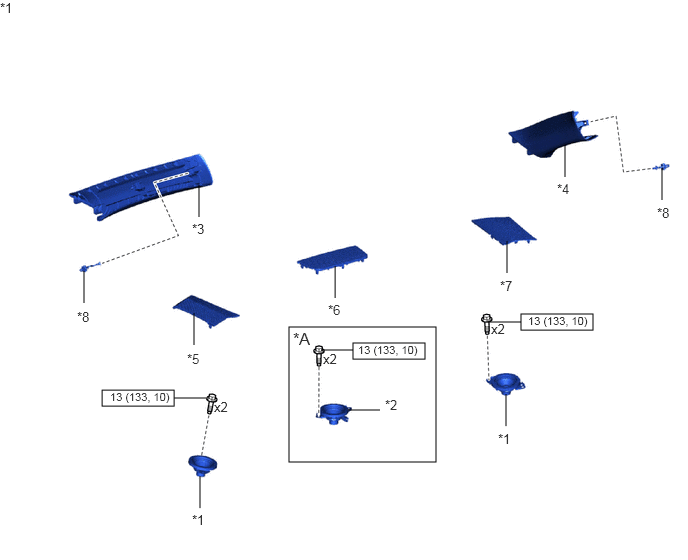

Fig 6: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2018 - 07/2022] (6 Of 9)
| *A | w/ Front Center Speaker | - | - |
| *1 | FRONT NO. 2 SPEAKER ASSEMBLY | *2 | FRONT NO. 3 SPEAKER ASSEMBLY |
| *3 | FRONT PILLAR GARNISH ASSEMBLY LH | *4 | FRONT PILLAR GARNISH ASSEMBLY RH |
| *5 | NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY | *6 | NO. 1 SPEAKER OPENING COVER ASSEMBLY |
| *7 | NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY | *8 | FRONT PILLAR GARNISH CLIP |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

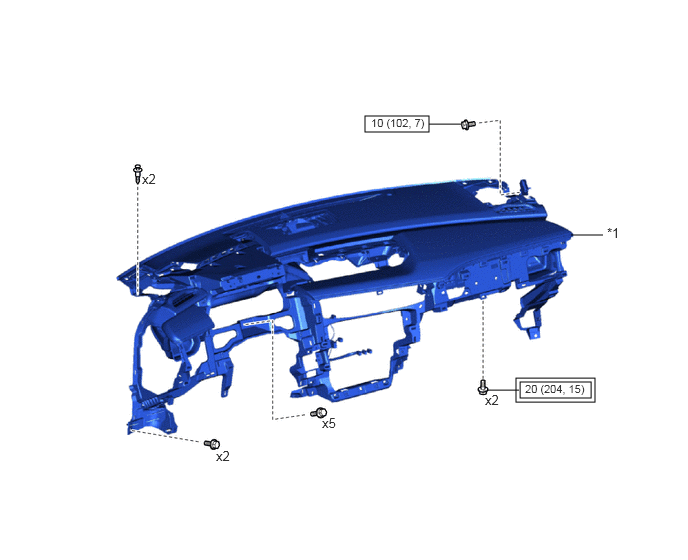

Fig 7: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2018 - 07/2022] (7 Of 9)
| *1 | INSTRUMENT PANEL SAFETY PAD ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

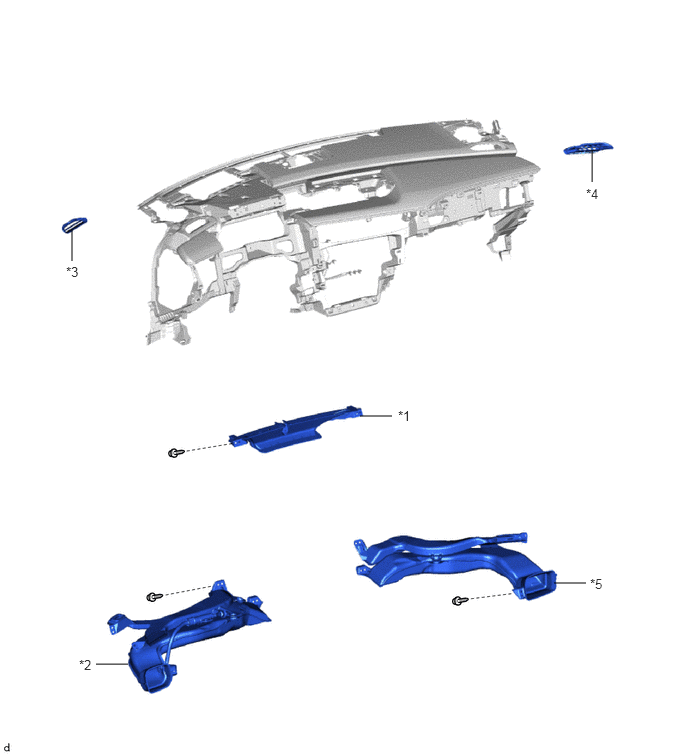

| *1 | DEFROSTER NOZZLE ASSEMBLY | *2 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *3 | NO. 1 SIDE DEFROSTER NOZZLE | *4 | NO. 2 SIDE DEFROSTER NOZZLE |
| *5 | NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY | - | - |

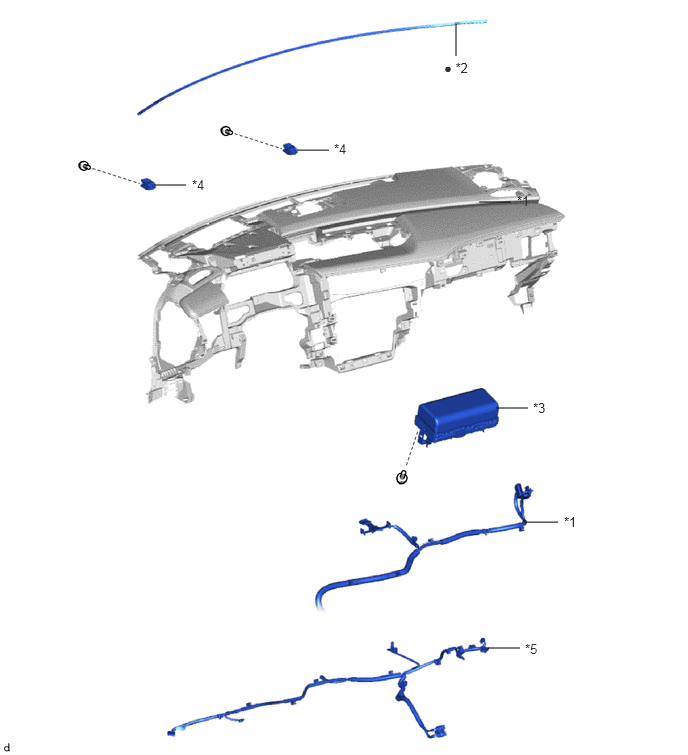

| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | INSTRUMENT PANEL CUSHION |
| *3 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL PIN |
| *5 | NO. 2 INSTRUMENT PANEL WIRE | - | - |
| • | Non-reusable part | - | - |
