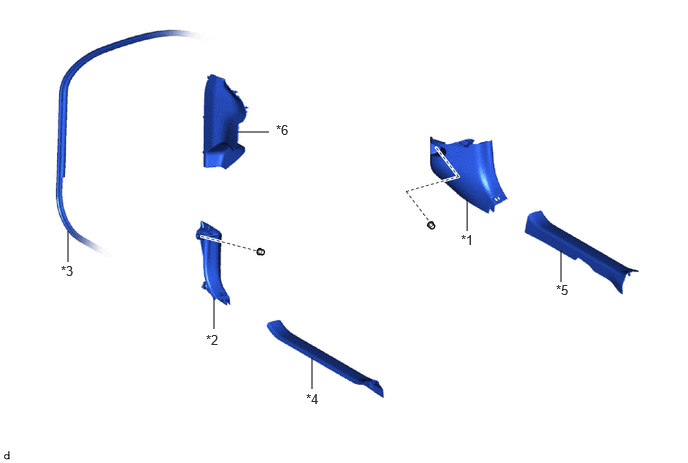

Components [07/2022 - ]
| *1 | COWL SIDE TRIM BOARD RH | *2 | COWL SIDE TRIM SUB-ASSEMBLY LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FRONT DOOR SCUFF PLATE RH | *6 | NO. 1 INSTRUMENT SIDE PANEL |

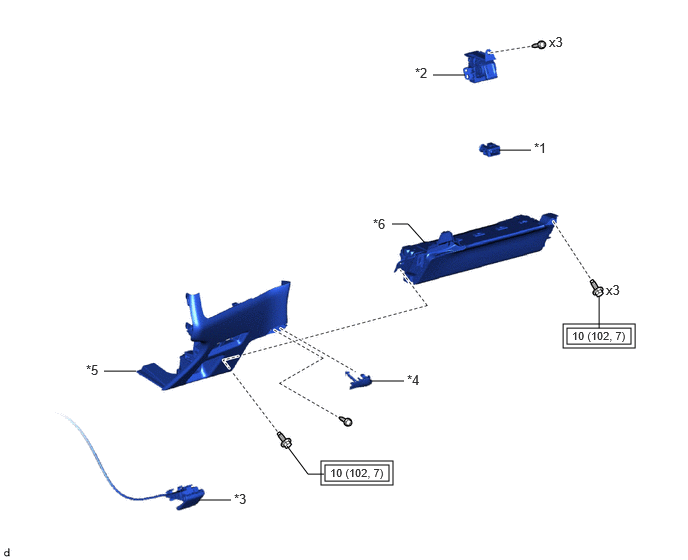

Fig 2: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2022 - ] (2 Of 7)
| *1 | COOLER THERMISTOR (ROOM TEMPERATURE SENSOR) | *2 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY |
| *3 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *4 | LOWER INSTRUMENT COVER |
| *5 | LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY | *6 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

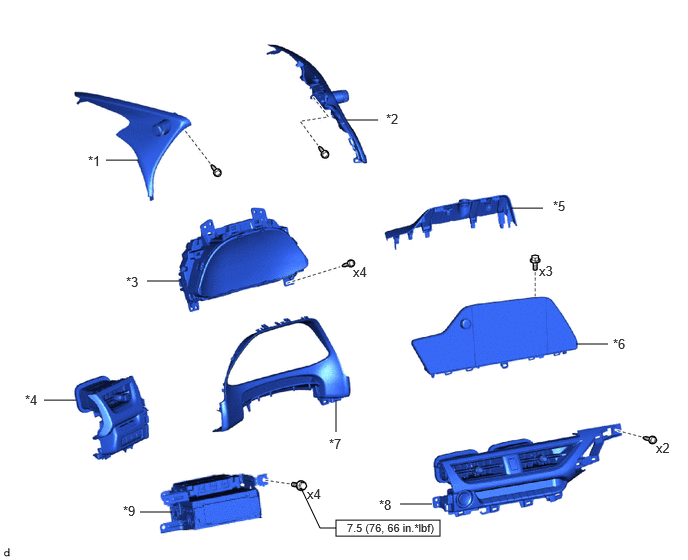

Fig 3: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2022 - ] (3 Of 7)
| *1 | INSTRUMENT PANEL HOLE COVER | *2 | NO. 2 INSTRUMENT PANEL HOLE COVER |
| *3 | COMBINATION METER ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *5 | UPPER INSTRUMENT CLUSTER FINISH PANEL | *6 | MULTI-DISPLAY |
| *7 | INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY | *8 | CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
| *9 | RADIO RECEIVER ASSEMBLY WITH BRACKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

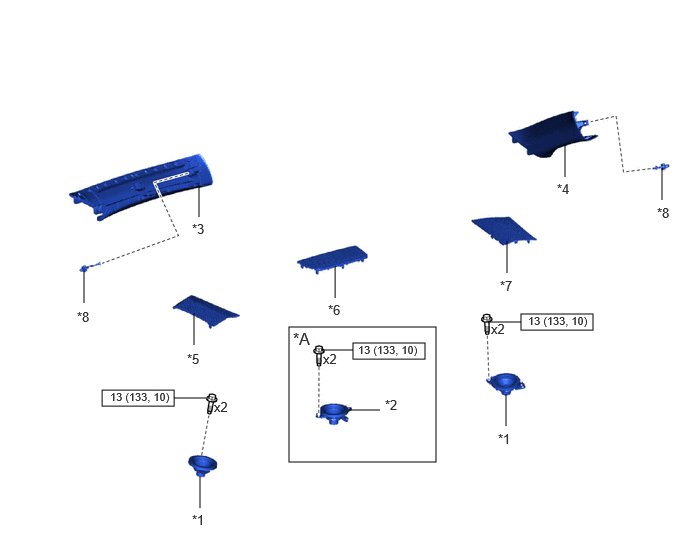

Fig 4: Instrument Panel Safety Pad Replacement Components With Torque Specifictions [07/2022 - ] (4 Of 7)
| *A | w/ Front Center Speaker | - | - |
| *1 | FRONT NO. 2 SPEAKER ASSEMBLY | *2 | FRONT NO. 3 SPEAKER ASSEMBLY |
| *3 | FRONT PILLAR GARNISH ASSEMBLY LH | *4 | FRONT PILLAR GARNISH ASSEMBLY RH |
| *5 | NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY | *6 | NO. 1 SPEAKER OPENING COVER ASSEMBLY |
| *7 | NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY | *8 | FRONT PILLAR GARNISH CLIP |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

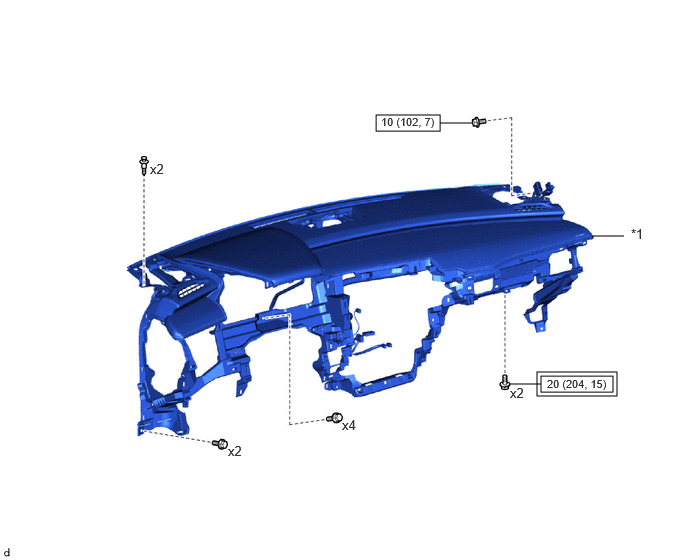

Fig 5: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2022 - ] (5 Of 7)
| *1 | INSTRUMENT PANEL SAFETY PAD ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

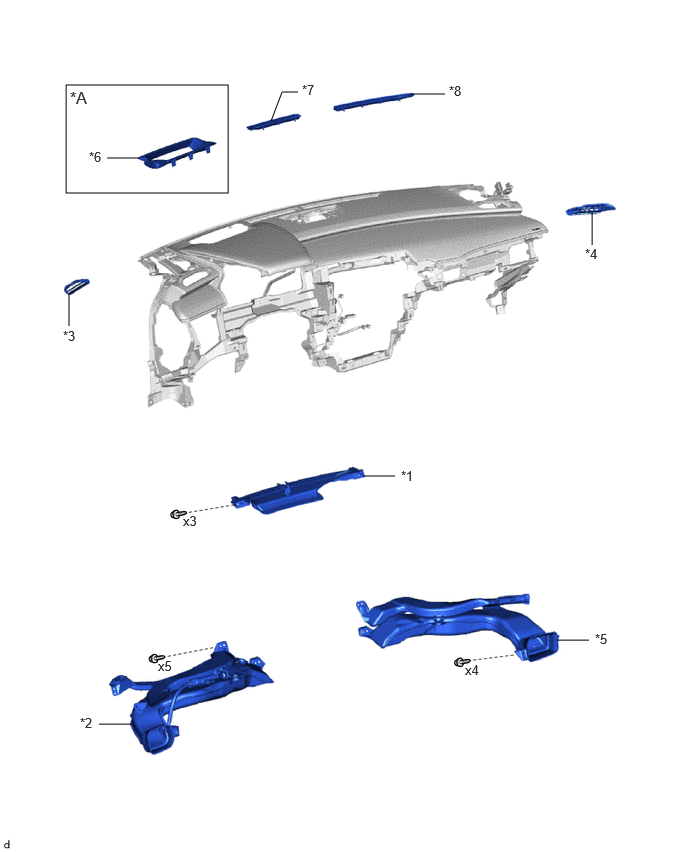

| *A | w/ Headup Display | - | - |
| *1 | DEFROSTER NOZZLE ASSEMBLY | *2 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *3 | NO. 1 SIDE DEFROSTER NOZZLE | *4 | NO. 2 SIDE DEFROSTER NOZZLE |
| *5 | NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY | *6 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
| *7 | NO. 1 DEFROSTER NOZZLE GARNISH | *8 | NO. 2 DEFROSTER NOZZLE GARNISH |

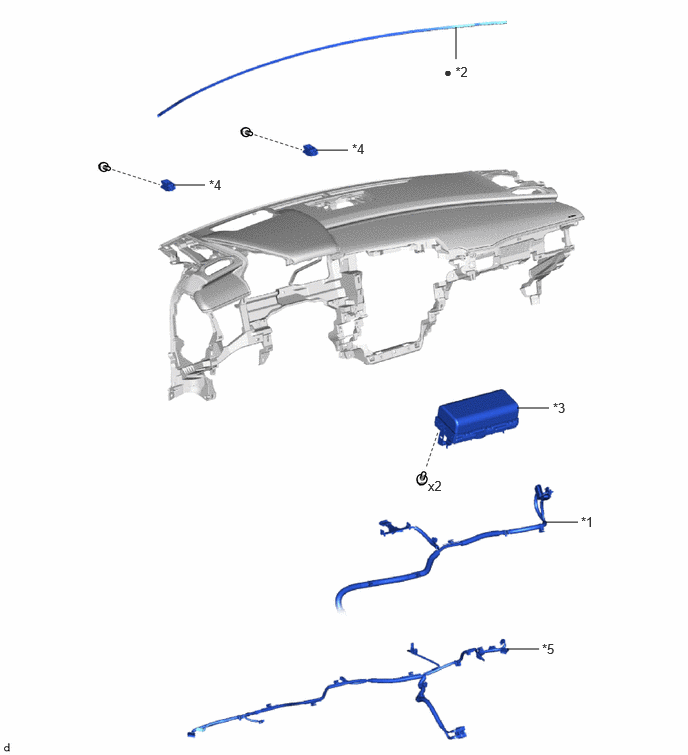

| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | INSTRUMENT PANEL CUSHION |
| *3 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL PIN |
| *5 | NO. 2 INSTRUMENT PANEL WIRE | - | - |
| • | Non-reusable part | - | - |
